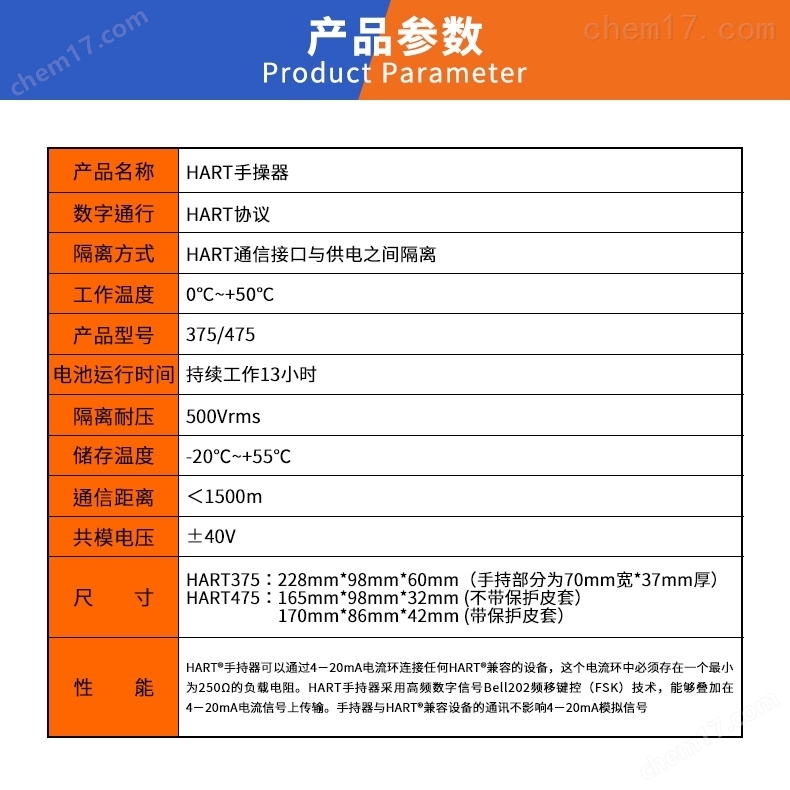

品牌其他品牌产地类别国产外形尺寸170*86*42mm重量3.3kg应用领域石油,地矿,制药

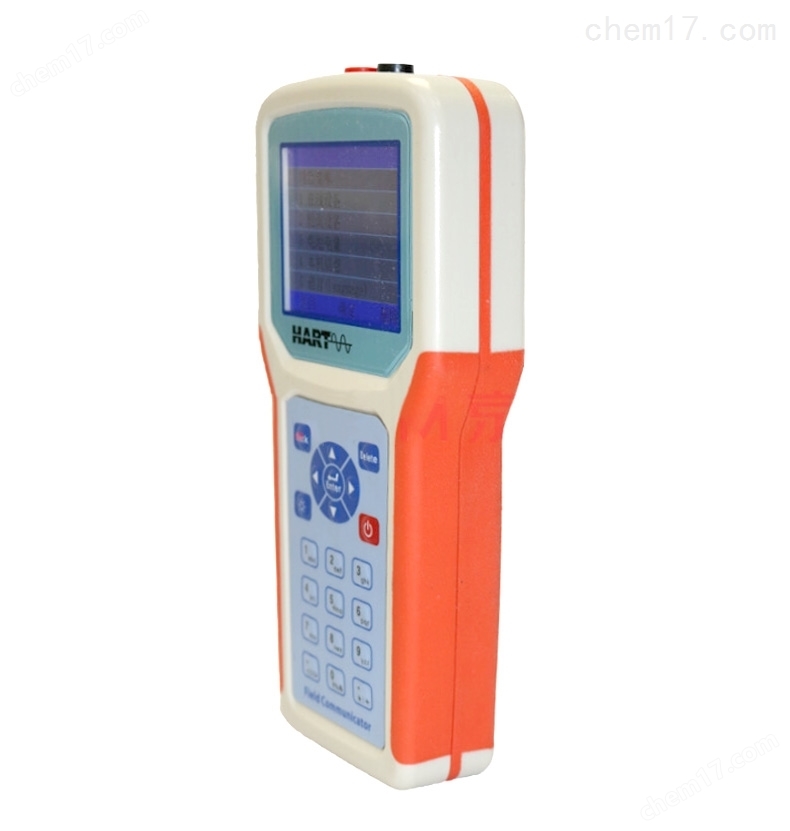

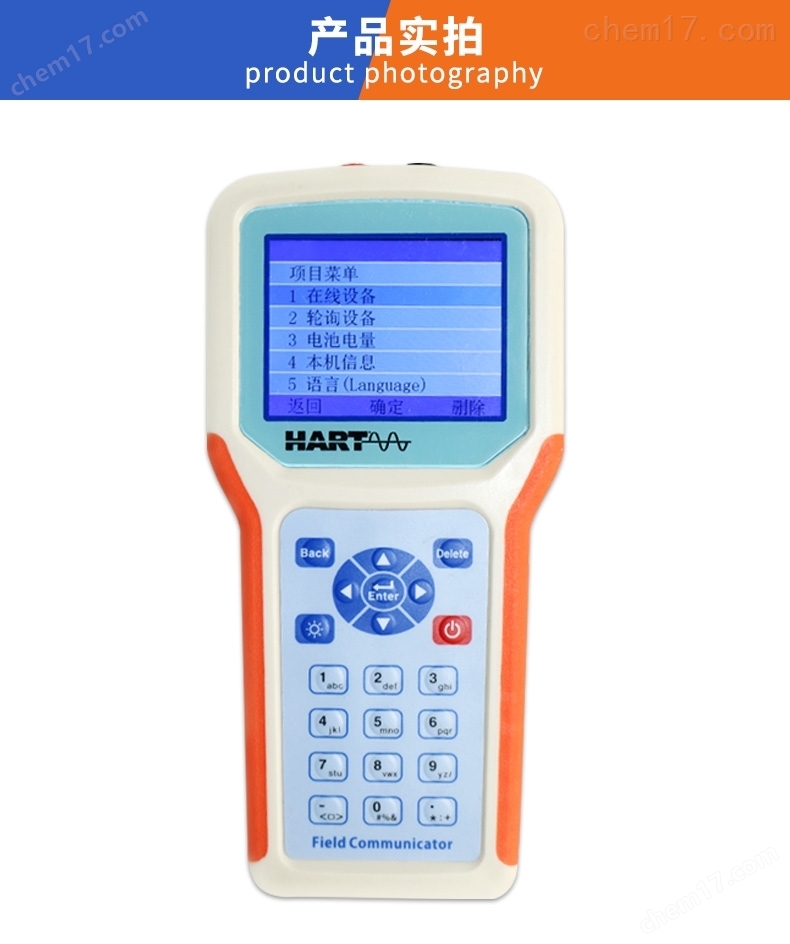

　　HART475中创HART系列手操器

　　本通讯器适合HART协议智能压力变送器、v锥流量计、靶式流量计以及涡街流量计的通讯操作，与HART275.HART375兼容，具有很好的兼容性，可通讯1151,3051,EJA,ABB及其他HART协议的进口仪表，*兼容国产的各种智能压力变送器

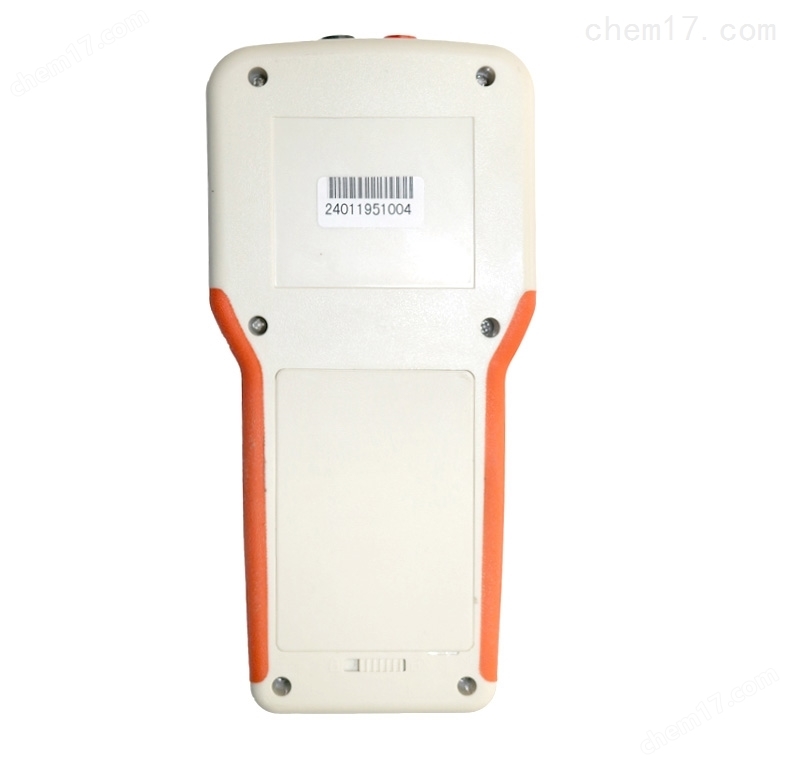

　　一、装电池组（操作前请先关机）

　　1、将现场通讯器正面向下放在平稳的地方，注意不要毁坏液晶屏。

　　2、推开电池盖锁，打开开后盖更换电池。

　　二、开机注意事项

　　在开机前，请确保以下几点：

　　①该现场通讯器没有物理机械损坏

　　②电池组已经装好

　　③将现场通讯器连接到回路

　　启动手操器

　　按住“开关"键，直到液晶屏亮，开机成功。

　　关闭手操器

　　按住“开关"键，直到液晶屏关闭，关机完成。

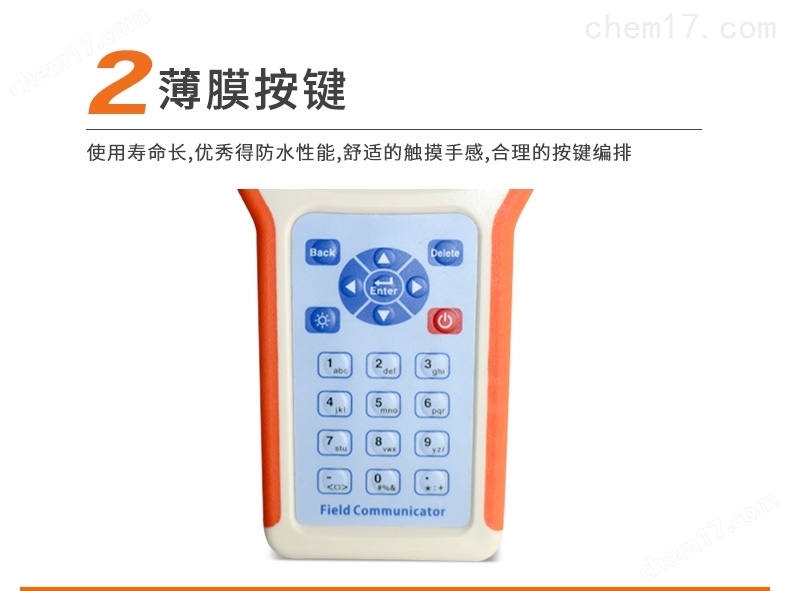

　　三、键盘使用

　　开关键：该键用于启动或关闭现场通讯器。

　　四、导航箭头键

　　四个导航箭头键提供菜单选择功能。按 → 进下一级菜单，按 ← 键返回上级菜单，按 ↓↑ 可以在菜单中切换。在字符数字输入模式，←   键可以作为退格键使用， → 键用作确认键。修改键：对于可以修改的内容，液晶的下面一行会自动显示“修改"字样，此时按修改键即   进入修改页面。退出：在字符数字输入模式，液晶下面一行出现“退出"选项，此时按该键即退出输入界面。字符数字键盘:字符数字键  盘  可以输入字符、数字以及其他符号，例如标点符号等。他有字符和数字两种输入模式，现场通讯器能根据需要，自

　　动选择输入模式。在字符输入模式，若要输入数字，直接按数字所在的键盘，若要输入字符，根据字符在键盘上的位置，先输入“左"、“中"、“右"中的一个键，再按字符所在的小键盘。例如要输入字符“T"，先按“中"键，按字符数字4键盘。HOME键:直接返回主菜单的快捷键。在字符数字输入模式，该键无效。PV键:监测实时变量的快捷键，观察实时压力、电流、百分比、温度、频率

　　等实时变量。在字符数字输入模式，该键无效。

　　第二章在线操作菜单

　　2.1  检测菜单

　　2.1.1轮询检测

　　选择该菜单，现场通讯器将从轮询号0到轮询号15依次检测设备，若检测到谩备，将自动显示检测到变送器及工位号（如图图2-1-1），按 → 键进入设备类型选择菜单；若没有检测到设备，将出现没有检测到变送器的警告。

　　2.1.2按轮询号检测

　　对轮询号的设备进行检测，按 ↓↑ 键可以在0～15之间选择轮询号，然后按 → 键开始检测（检测结果同于2.1.1）。2.1.3选择设备类型 1．压力变送器 2．涡街流量计 3．靶式流量计 4．V锥流量计5．通用菜单

　　对设备类型进行选择时，必须根据现场设备类型进行选择进入具体的菜单，如果选择类型与实际类型不符，会造成错误。如果现场设备非压变、涡街、靶式、V锥设备则进入通用菜单进行连接。按↓↑ 键选择好设备类型在，再按 → 键进入所选设备类型检测，并进入相应的菜单，如果选择类型与检测不符会进行提示。

　　2.2压力变送器主菜单子菜单

　　1．过程变量

　　2．组态与测试

　　3．特征化

　　4．校准

　　5．显示模式选择

　　2.2.1过程变量

　　实时显示变送器的压力，

　　百分比，电流，温度等参数。

　　按 ← 键3秒后弹起方可退

　　出实时变量监测模式。

　　2.2.2组态与测试

　　子菜单：

　　1．设备测试

　　2．回路测试

　　3．用户量程

　　4．基本设置

　　2.2.2.1设备检测

　　检测设备状态，若一切正常，液晶显示“设备正常"，若有错误，将出现警告提示。

　　2.2.2.2回路测试

　　检测D/A的电流输出。先在回路里串连一个电流表，再键入一个4～20mA之间的电流值，送入变送器，变送器会自动输出键入的电流值，若键

　　入的值与电流表的显示值不相等，需做电流微调。

　　2.2.2.3用户量程

　　键盘输入选择此菜单后，首先提示传感器的量程范围，然后进入量程设定菜单，按　↓↑　选择零点或量程，然后输入用户需要设定的数值（保留三位小数），再按　→　键送入送器。提供压力值用变送器当前所受压力值设定零点和量程，按 ↓↑ 键选择，按 → 键确定。
