大华DH1798系列宽范围系统可编程直流电源DH1798-5
品牌北京大华货号DH1798-5规格DH1798-5供货周期现货主要用途适用于电机、汽车雨刷器、玻璃升降器等老化测试应用领域医疗卫生,生物产业,能源,电子输出功率2400W输出电压160V输出电流60A显示方式液晶屏尺寸80?X?482.5?X?564.5mm(不含把手)重量约18Kg
大华DH1798系列宽范围系统可编程直流电源
l 恒功率，拥有更宽的输出电压电流范围
l 高精度及分辨率可达1mV/1mV；
l 低纹波噪声小仅30mVp-p
l 高亮度OLED显示屏，视角范围大，显示分辨率高；
l CV/CC模式自动切换，无需手动设置。
l 内置硬件过压保护电路，具有过压、过流、过热等保护功能。
l 标配LAN，USB，GPIB接口，选配RS485或RS232接口
l 支持远端电压补偿，远距离使用时，也能提供高精度的输出
l 高功率密度，1U/2U标准机架尺寸
l DH1798全系列产品均可定制为双极型电源，适用于电机、汽车雨刷器、玻璃升降器等老化测试。
DAHUA大华电子可编程直流电源
指标 型号
DH1798B-1
DH1798B-2
DH1798-1
DH1798-2
输出
输出功率(W)
800
800
1200
1200
输出电压(0~V)
80
150
80
150
输出电流(0~A)
60
30
60
30
恒压特性
电源调节率(mV)
0.02%+2
0.02%+20
0.02%+2
0.02%+20
负载调节率(mV)
0.01%+8
0.05%+30
0.01%+8
0.05%+30
纹波与噪声(mVp-p)
30
60
30
60
设定值精度(mV)
0.02%+30
0.05%+30
0.02%+30
0.05%+30
设定值分辨率(mV)
1
1
1
1
回读值精度(mV)
0.02%+30
0.05%+30
0.02%+30
0.05%+30
回读值分辨率(mV)
1
1
1
1
恒流特性
电源调节率(mA)
0.02%+2
0.02%+10
0.02%+2
0.02%+10
负载调节率(mA)
0.1%+10
0.1%+30
0.1%+10
0.1%+30
纹波与噪声(mArms)
20
40
20
40
设定值精度(mA)
0.1%+60
0.2%+30
0.1%+60
0.2%+30
设定值分辨率(mA)
1
1
1
1
回读值精度(mA)
0.1%+60
0.2%+30
0.1%+60
0.2%+30
回读值分辨率(mA)
1
1
1
1
工作温度及湿度
0-40℃
储存温度及湿度
—20～70℃ 5%～80%RH，无结露
交流输入电压
AC220V±10% 47～63Hz
接口
LAN、USB、GPIB，选配RS485或232
电源尺寸（H×W×D ）mm
44×415×500
电源重量（kg）
≤9
指标 型号
DH1798-3
DH1798-4
DH1798-5
DH1798-6
DH1798-7
输出
输出功率(W)
2400
2400
2400
2400
2400
输出电压(0~V)
40
80
160
320
600
输出电流(0~A)
180
120
60
30
15
恒压特性
电源调节率(mV)
0.02%+10
0.02%+10
0.02%+20
0.02%+30
0.02%+30
负载调节率(mV)
0.05%+15
0.05%+30
0.05%+60
0.05%+120
0.05%+150
纹波与噪声(mVp-p)
30
30
50
100
300
设定值精度(mV)
0.05%+40
0.05%+40
0.05%+80
0.05%+160
0.05%+300
设定值分辨率(mV)
1
1
3
3
10
回读值精度(mV)
0.05%+40
0.05%+40
0.05%+80
0.05%+160
0.05%+300
回读值分辨率(mV)
1
1
3
3
10
恒流特性
电源调节率(mA)
0.02%+20
0.02%+10
0.02%+8
0.02%+5
0.02%+5
负载调节率(mA)
0.1%+50
0.1%+30
0.1%+15
0.1%+8
0.1%+8
纹波与噪声(mArms)
180
120
60
30
15
设定值精度(mA)
0.2%+180
0.2%+120
0.2%+60
0.2%+30
0.2%+15
设定值分辨率(mA)
3
3
1
1
1
回读值精度(mA)
0.2%+180
0.2%+120
0.2%+60
0.2%+30
0.2%+15
回读值分辨率(mA)
3
3
1
1
1
工作温度及湿度
0-40℃
储存温度及湿度
—20～70℃ 5%～80%RH，无结露
交流输入电压
AC220V±10% 47～63Hz
接口
LAN、USB、GPIB，选配RS485或232
电源尺寸（H×W×D ）mm
88×415×500
电源重量（kg）
≤18

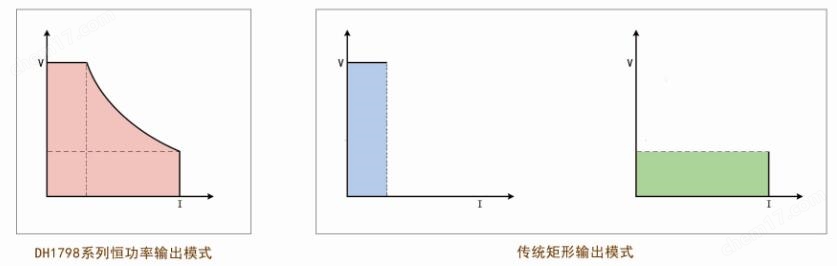

宽范围的自动量程输出
在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，极大地提高了电源的利用率。
丰富的I/O接口
DH1798系列电源标配LAN，USB，GPIB接口，选配RS485或RS232接口，支持标准的SPCI指令集，让您在系统测试使用时更加方便灵活。
多重保护功能，安全可靠
内置硬件过压保护，反应速度更快，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，使您能更加放心的使用。同时具有过流、过温保护等功能，*的保护您的负载。
支持远端感测，电压补偿
DH1798系列配有远端补偿端子接口，可直接连接负载，补偿连接线较长时产生的部分压降，确保负载能够获得精准的电压值。
