品牌GWINSTEK/台湾固纬产地类别国产类型数字存储示波器应用领域医疗卫生,化工,生物产业,能源,电子

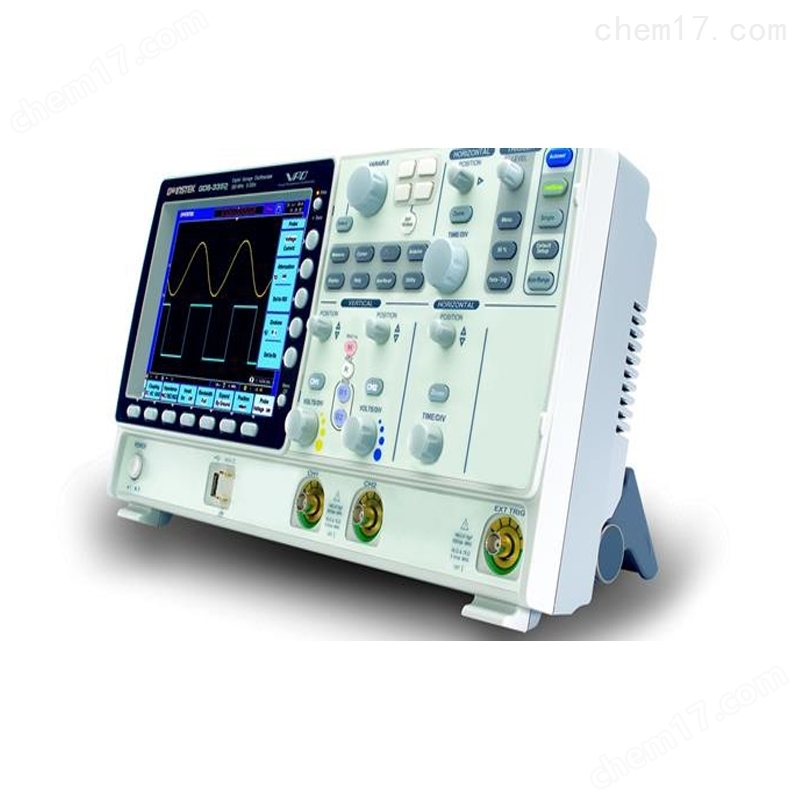

　　固纬GDS-3000系列示波器采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余辉显示来提高波型显示能力的效能。

　　 GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS-3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余辉来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之三维波形数据来显示每个波点，相较于一般传统的数字储存示波器， GDS-3000提供了更多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析。

　　 GDS - 3000系列具有高速的5GSa / s实时取样率以及100 GSa/s的超高速等效时间取样率对于重复性的的讯号进行更精密的波型重建，其性能昰今日市场上同等级的示波器(GDS-3152和GDS- 3252大实时取样率为2.5GSa / s）并且也为市场提供更经济的波形测试的解决方案。高速信号采集能力偕同VPO信号撷取技术，让GDS- 3000系列成为非常适合观测如视频，偶发信号和浪涌事件…瞬间事件。凭借着GDS-3000系列强大的技术为后盾，让你在每一次复杂信号的撷取过程中都有着更充分的信心。

　　  GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余晖显示来提高波型显示能力的效能。GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS - 3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余晖来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之3维波形数据来显示每个波点，相较于一般传统的数字储存示波器，GDS-3000提供了更多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析

　　  GDS-3000系列除了配备被动探棒之外，您也可选配差动探棒或是电流探棒来进行额外的测试应用。三个25MHz，50MHz以及100MHz差动探棒，和两个全新的50MHz/30A与100MHz/30A电流探棒，搭配GDS-3000以提供整体解决方案以符合各式电源测试应用的需求。

　　固纬GDS-3000系列示波器规格　 GDS- 3152 GDS- 3154 GDS- 3252 GDS -3254 GDS- 3352 GDS- 3354 GDS- 3502 GDS- 3504垂直系统输入通道2Ch+EXT4Ch+EXT2Ch+EXT4Ch+EXT2Ch+EXT4Ch+EXT2Ch+EXT4Ch+EXT带宽DC~150MHz(-3dB)DC~250MHz(-3dB)DC~350MHz(-3dB)DC~500MHz(-3dB)上升时间2.3ns1.4ns1ns700ps垂直分辨率8 bit垂直分辨率(1MΩ)2mV ~ 5V/div垂直分辨率50/75Ω2mV ~ 1V/div输入耦合AC, DC, GND输入的阻抗1MΩ / / 15pF直流增益精确度±（3%X |Reading| + 0.1div+ 1mV)极性正向,反向大输入阻抗(1MΩ)300V (DC+AC peak), CAT I大输入电压(75/ 50Ω)5 Vrms，CAT I偏移范围2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V带宽限制20 MHz 20/100MHz20/100/200MHz20/100/200/350MHz波形信号处理加、 减、 乘、 除、 FFT、 FFTrms触发系统　来源双通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext触发模式自动模式 （提供滚动模式可测量100 ms/div或更慢的讯号）、 一般模式、 单次模式触发类型边缘，脉波宽度，视频，矮波，上升和下降、 事件延迟，（1 ~ 65, 535 events) ，时间延迟(10nS~10S) I2C, SPI, UART(选购)触发延迟范围10ns ~ 10 S耦合选项AC, DC, LF rej, HF rej, Noise rej灵敏度DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or 15mV；150MHz~350MHz approx. 2div or 20mV外部触发　范围±15V灵敏度DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 约 150mV;250 MHz ~ 350 MHz 约 150mV；350 MHz ~ 500 MHz 约 200mV输入阻抗1MΩ±3%，~ 16pF水平系统　范围1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div前置触发大每格 10div后置触发1000div精确度精确度± 20 ppm , ≧1 ms 时间间隔信号撷取系统　实时采样率2.5GSa /s5GSa/s2.5GSa/s5GSa/s5GSa/s5GSa/s4GSa/s4GSa/s等效取样率100GSa/s记录长度25 k 点撷取模式一般，平均，峰值侦测，高分辨率，单次；一般： 撷取的样本值；平均： 从2到 256 波形平均；峰值检测：以2ns的 窄频扫描速度撷取突波；高分辨率： 实时波匣形平均可减少随机噪声并增加垂直分辨率X-Y 模式　X 轴输入通道 1 ；通道 3Y 轴输入通道 2 ； 通道4相位移100 kHz时 ± 3 °光标和测量系统　游标可撷取振幅参数、 时间参数并可限定范围自动测量28组：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8种延迟量测功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF)游标测量电压差(?V) 时间差(?T)自动计数6位数计频器，范围从 2 Hz到额定频率功率测量（选配）　电源质量量测VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor，实功率、 视在功率、 虚功率、 功率因素、 相角。谐波量测Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS涟波量测Vripple Iripple涌浪电流高峰，第二个高峰控制板功能　Autoset单按钮、 自动安装程序，所有的垂直、 水平的管道和触发系统，撤销 autoset自动范围允许使用者从测试点快速移动，而无需重置为每个测试点的示波器测试点保存设置20组保存波形24 组显示系统　TFT 液晶屏8"TFT 液晶屏 SVGA 彩色显示器 （LED 背光）显示分辨率垂直 800 ×水平 600 （SVGA）插值Sin(x)/x and equivalent time sampling波形显示点，向量，变数的持久性，无穷的持久性显示网格8 x 10 divisions显示亮度可调界面　Rs-232 C 埠DB-9portUSB 埠2 set USB 2.0 高速主机端口 ；1set USB 2.0 高速设备埠以太网RJ-45 port, 10/100MbpsVGAVideoPortDB-15port, SVGA monitor output线路输出3.5mm 立体声输出接口/ Go/NoGo 音频报警输出GPIB(Optional)USB GPIB 接口转换器Go/NoGo BNC大的 5V /10mA TTL 开路输出Kensington样式锁后面板安全锁插槽连接到标准的Kensington样式锁
