　　功率分析仪

　　交直流单相功率计AN8721AD

　　型号：AN8721AD/AN11AD/AN8711A

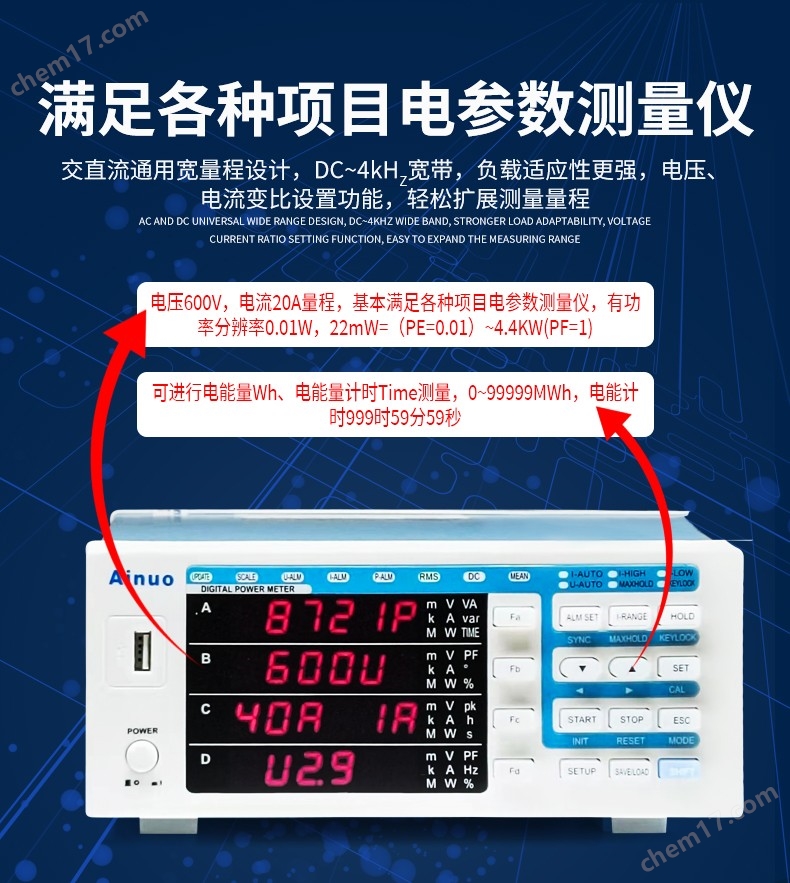

　　交直流通用宽量程设计，DC～4kHz带宽，负载适应性更强

　　可靠、稳定，体积小，重量轻

　　测量速度快，最快0.25s刷新速率

　　电压、电流变比设置功能，轻松扩展测量量程

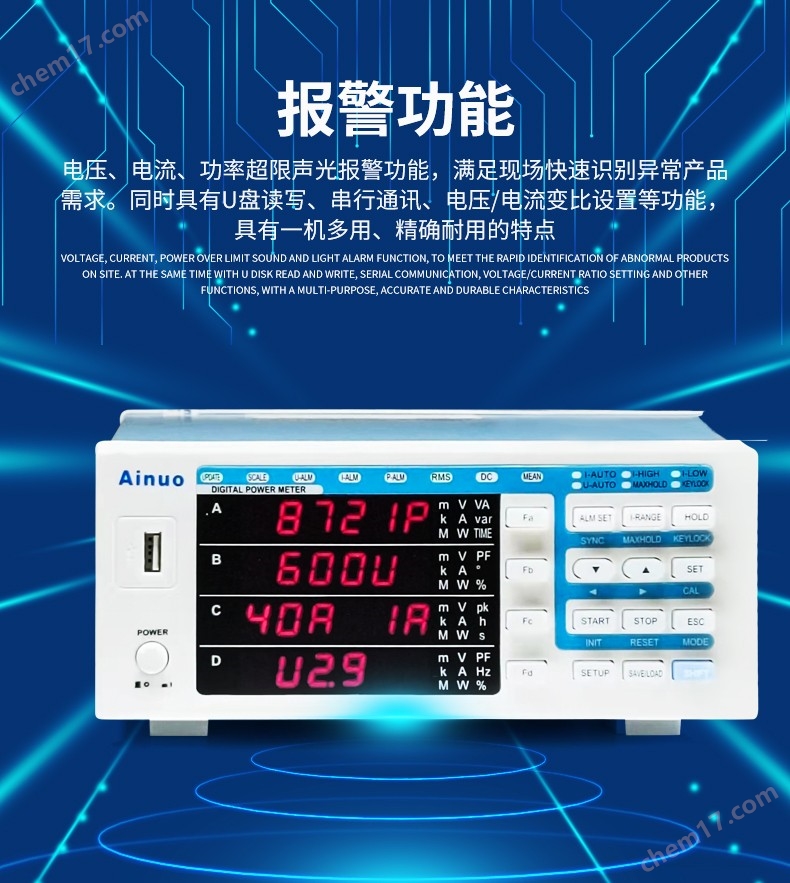

　　电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求

　　标配RS-232，支持MODBUS通讯，轻松实现测试自动化

　　功率分析仪

　　产品技术特点：★  交直流两用宽量程设计：既可以测量交流信号，也可以测量直流信号；★  电压最大量程600V，最大测量值720V，电流最大量程40A,最大测量值40A；（AN 8711P最大40A，AN 8721P最大20A），交流信号频率最大可到1kHz；（AN8711P最大500Hz， AN8721P最大1kHz）。★ 最小测量电流可达0.2mA，满足待机功耗测量需求；（AN 8721P最小0.2mA，AN 8711P最小20mA）★  测量速度快： 最快达到200ms的刷新速度；★  测量精度高：AN8721P是0.2级精度，AN8711P是0.5级精度；★  功能强大： 除了可以测量常规电参数：电压、电流、功率、功率因数、频率、电能量外，还可以进行变比设置，电压电流功率报警设置和开关量报警输出；（AN 8721P有电能量功能，AN 8711P无电能量功能）；★  多窗口LED高亮显示，操作简单快捷：采用3窗口Led高亮显示，按键简单快捷；★  小机箱设计，小巧精致：机箱采用标准机箱1/2宽，2U高设计，小巧精致，重量轻。

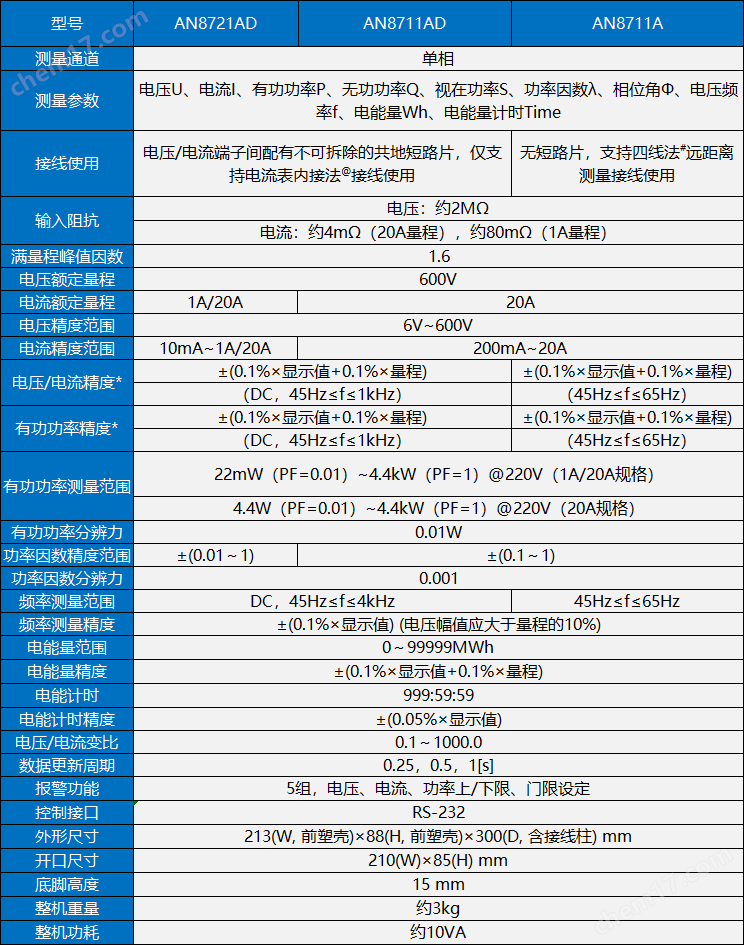

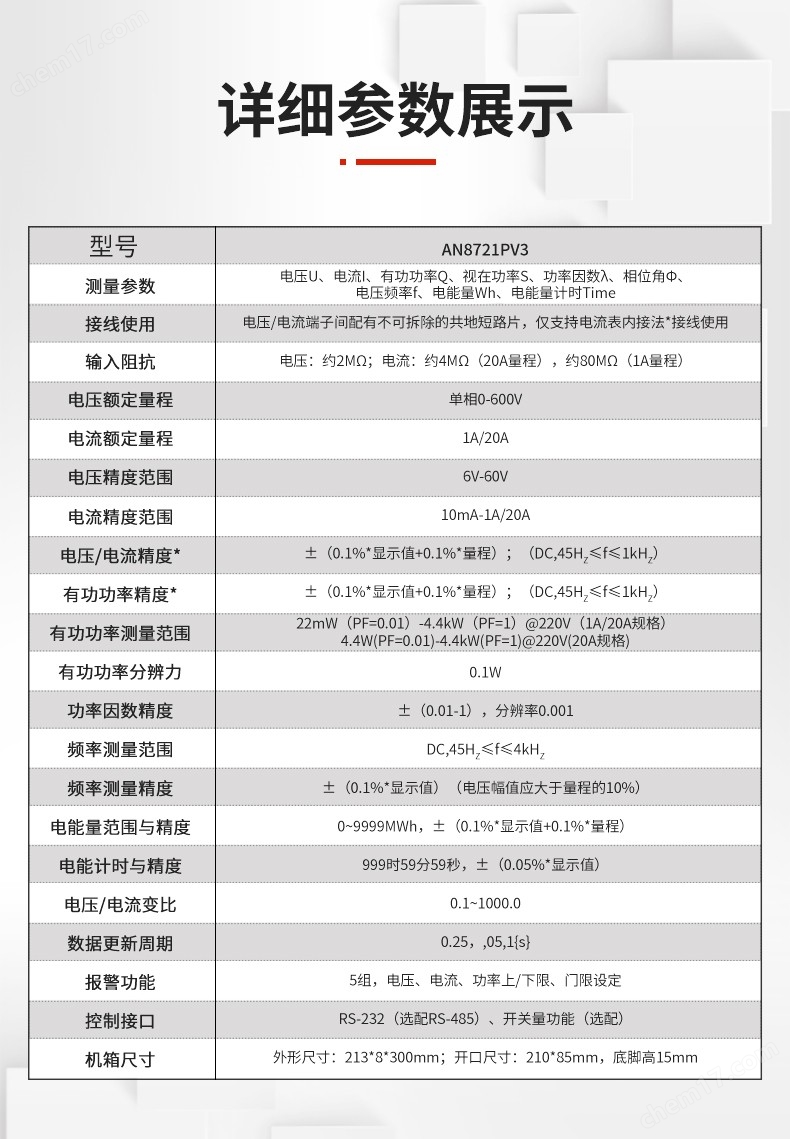

　　技术规格表：

　　技术参数

　　AN8721P V3

　　AN8711P V3

　　电压额定量程及范围

　　60V/300V/600V，（1％～120％）×额定量程

　　电流额定量程及范围

　　20mA/200mA/2A/20A ，（1％～120％）×额定量程

　　2.000A/20.00A/40.00A ，（1％～120％）×额定量程

　　电压/电流测量精度

　　DC：±（0.2%×显示值+0.2%×量程）;10Hz≤f＜45Hz:±(0.1%×显示值+0.2%×量程);45Hz≤f≤66Hz:±(0.1%×显示值+0.1%×量程);66Hz＜f≤1kHz:±(0.1%×显示值+0.2%×量程)在0～18℃或28～40℃时增加±0.03％×读数/℃

　　DC：±（0.3%×显示值+0.2%×量程）;45Hz≤f≤66Hz:±(0.4%×显示值+0.1%×量程);66Hz＜f≤500Hz:±(0.3%×显示值+0.2%×量程)在0～18℃或28～40℃时增加±0.03％×读数/℃

　　有功功率测量范围

　　0.012W~12.00kW

　　1.2W~ 24.00kW

　　有功功率测量精度

　　AN8721P

　　DC：         ±（0.3%×显示值+0.3%×量程）PF＝1        ±（0.1%×显示值+0.1%×量程）（45Hz≤f≤66Hz）             ±（0.3%×显示值+0.2%×量程）（10Hz≤f＜45Hz，66Hz＜f≤1kHz）PF＝0           在PF＝1的基础上增加读数×0.2%0＜PF＜1     在PF＝1的基础上增加读数×tanΦ×0.2%            （注：Φ——电压与电流间的相位差）

　　在0～18℃或28～40℃时增加±0.03％×读数/℃

　　AN8711P

　　DC                  ±（0.8%×读数+0.2%×量程）10Hz≤ｆ<45Hz       ±（0.8%×读数+0.2%×量程）45Hz≤ｆ≤66Hz      ±（0.4%×读数+0.1%×量程）66Hz<ｆ≤500Hz       ±（0.8%×读数+0.2%×量程）在0～18℃或28～40℃时增加±0.03％×读数/℃

　　功率因数测量范围

　　-1.000 ～ 1.000

　　功率因数测量精度

　　±0.02 (电压/电流幅值均大于相应量程的10％)

　　频率测量范围

　　DC； 10 ~1000Hz

　　DC； 45 ~500Hz

　　频率测量精度

　　±（0.1％×显示值）（电压/电流幅值均大于相应量程的10％）

　　电能量测量范围及精度

　　0～999999MWh，±（0.5％×显示值）（累计大于10000字）

　　无

　　电能量累计时间及精度

　　0～9999小时59分±1秒/小时

　　外形尺寸W×H×D（mm）

　　213×88×386

　　整机重量

　　约3kg
