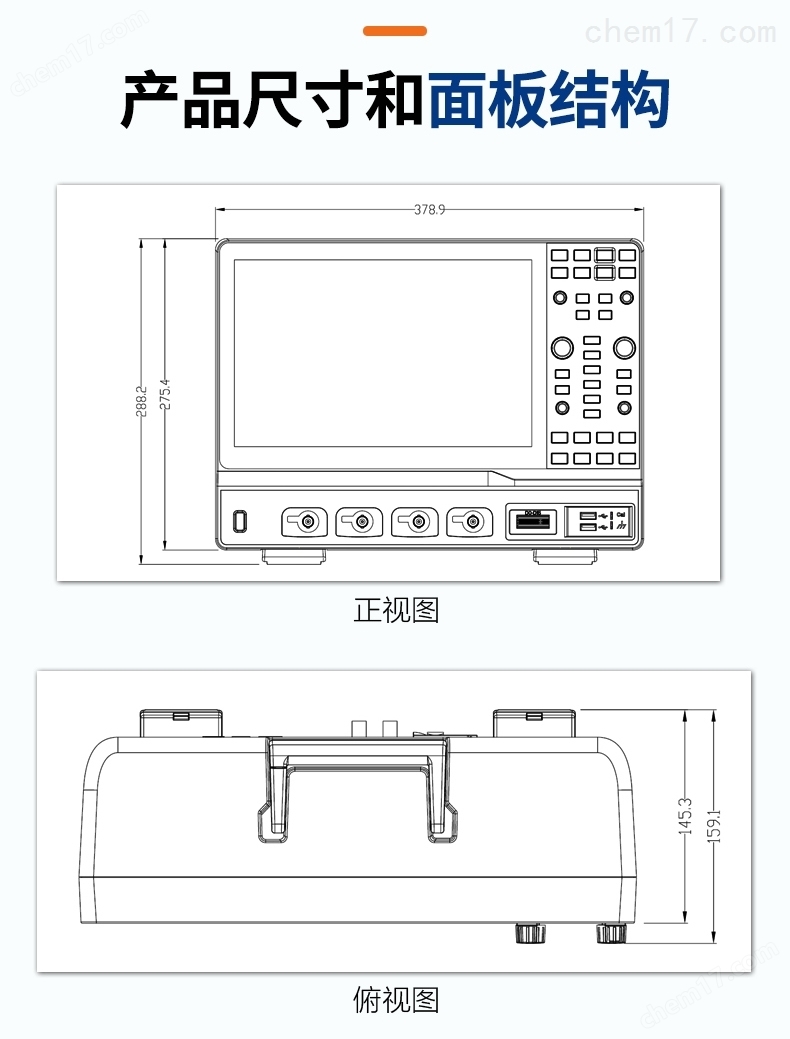

品牌SIGLENT/鼎阳产地类别国产类型数字示波器通道数4+EXT带宽2GHzMHz采样率10Gsa/sGS/s记录长度16 kptsk波形捕获率750,000wfms/s外形尺寸379mm×288mm×159mmmm重量7.1kg电动机功率193 W最大值, 123 W典 型值,待机4 W典型值KW应用领域医疗卫生,能源,电子通道数4通道

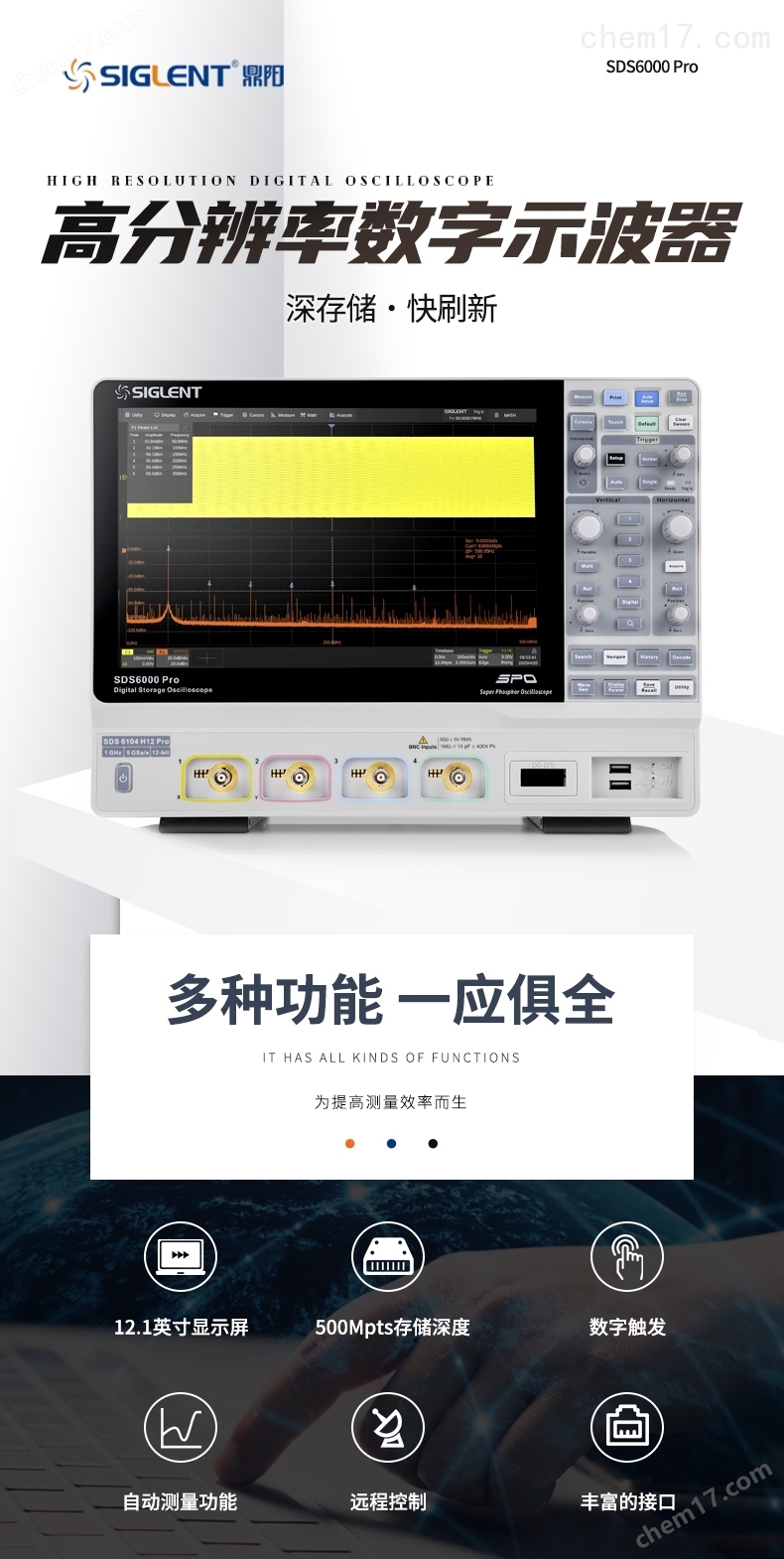

　　鼎阳SDS6000 Pro系列高分辨率示波器主要特性

　　带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz

　　垂直分辨率：12-bit（H12）/10-bit（H10）

　　低本底噪声：在 2 GHz全带宽下低至153 μVrms

　　实时采样率： 10 GSa/s（2 GHz带宽型号）

　　存储深度： 500 Mpts（2 GHz带宽型号）

　　波形刷新率：750,000 wfm/s（Sequence模式）

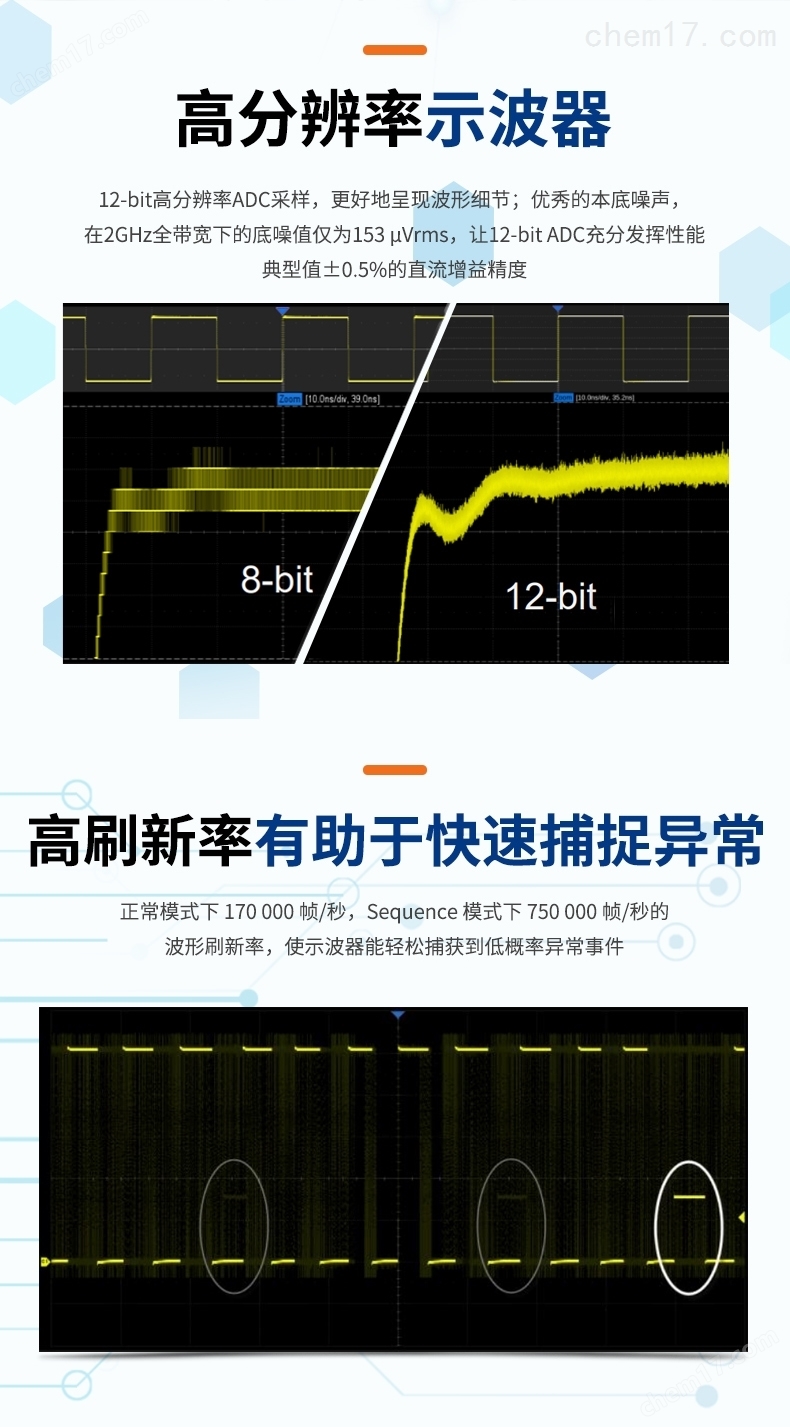

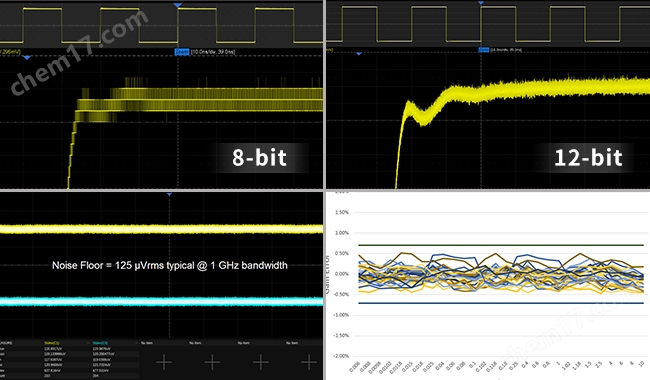

　　高分辨率示波器，满足更高精度的测试需求· 12-bit高分辨率ADC采样，更好地呈现波形细节；· 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；· 典型值±0.5%的直流增益精度

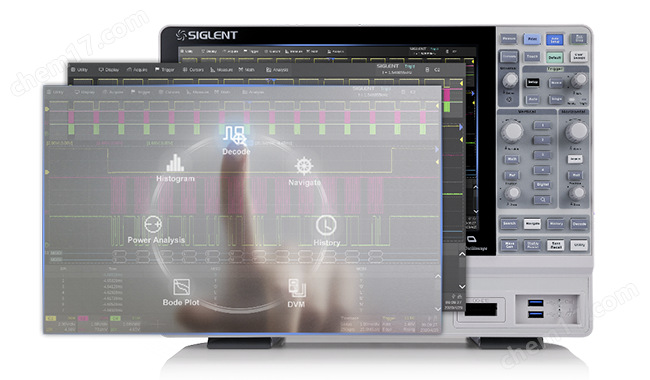

　　优秀的用户界面和用户体验· 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800；· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；· 内嵌WebServer，可直接通过网页远程访问和操作示波器；· 支持鼠标和键盘操作；

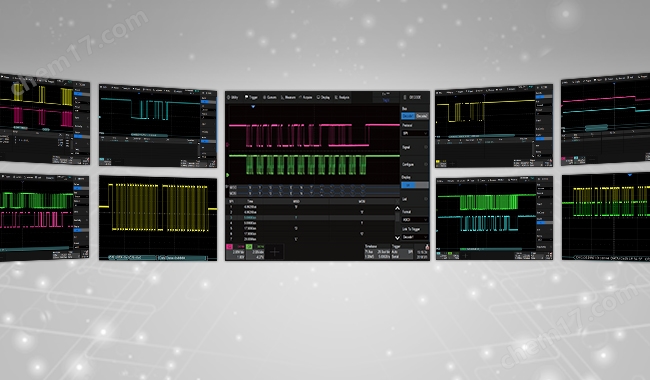

　　覆盖多种行业的串行协议触发和解码SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。I2C, SPI嵌入式串行协议触发及解码UARTPC串行协议触发及解码CAN, CAN FD, LIN, FlexRay ,SENT汽车串行协议触发及解码I2S音频串行协议触发及解码MIL-STD-1553B航空航天串行协议触发及解码Manchester以太网串行协议解码

　　强大的测量功能SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有特定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率

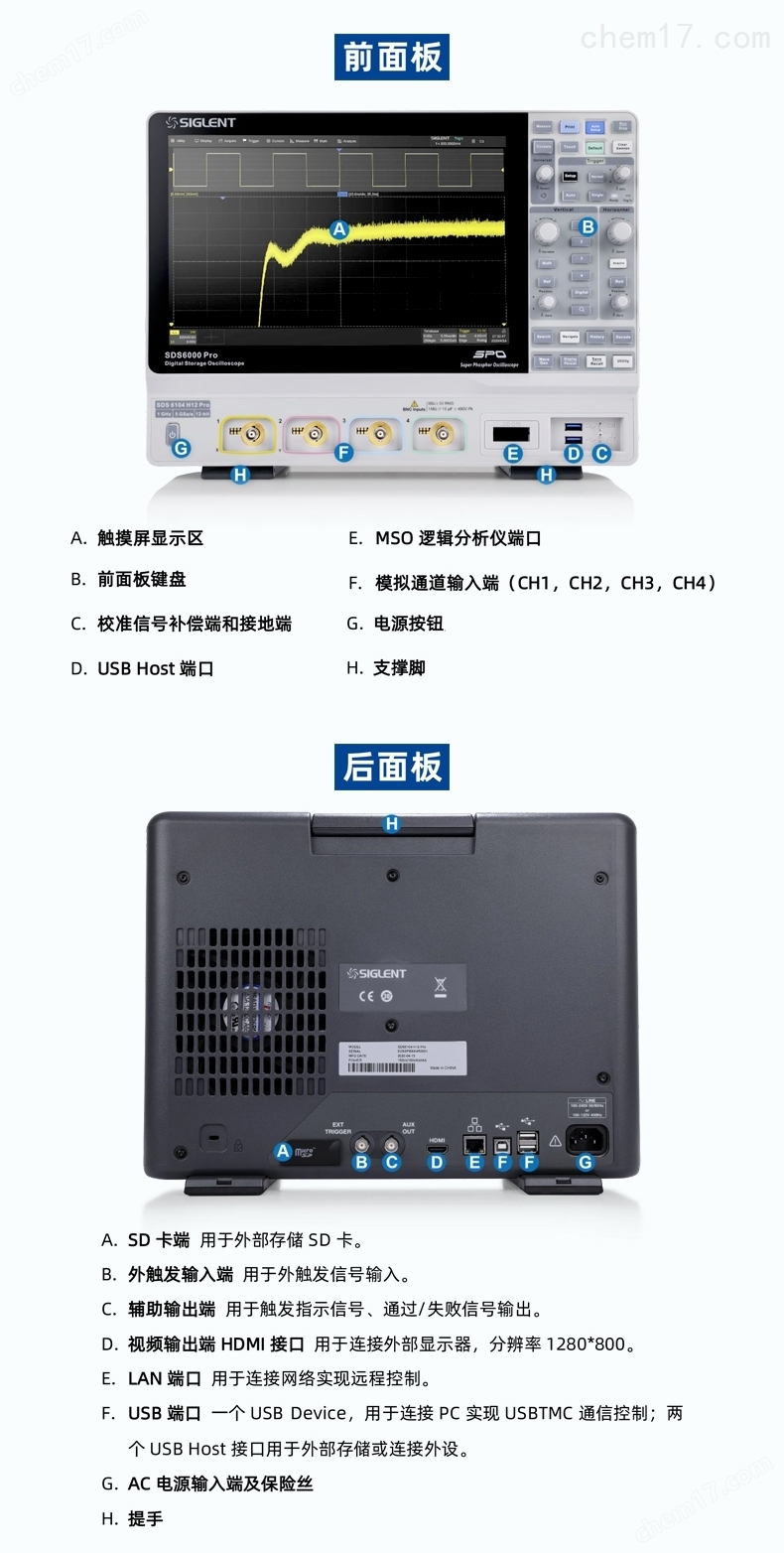

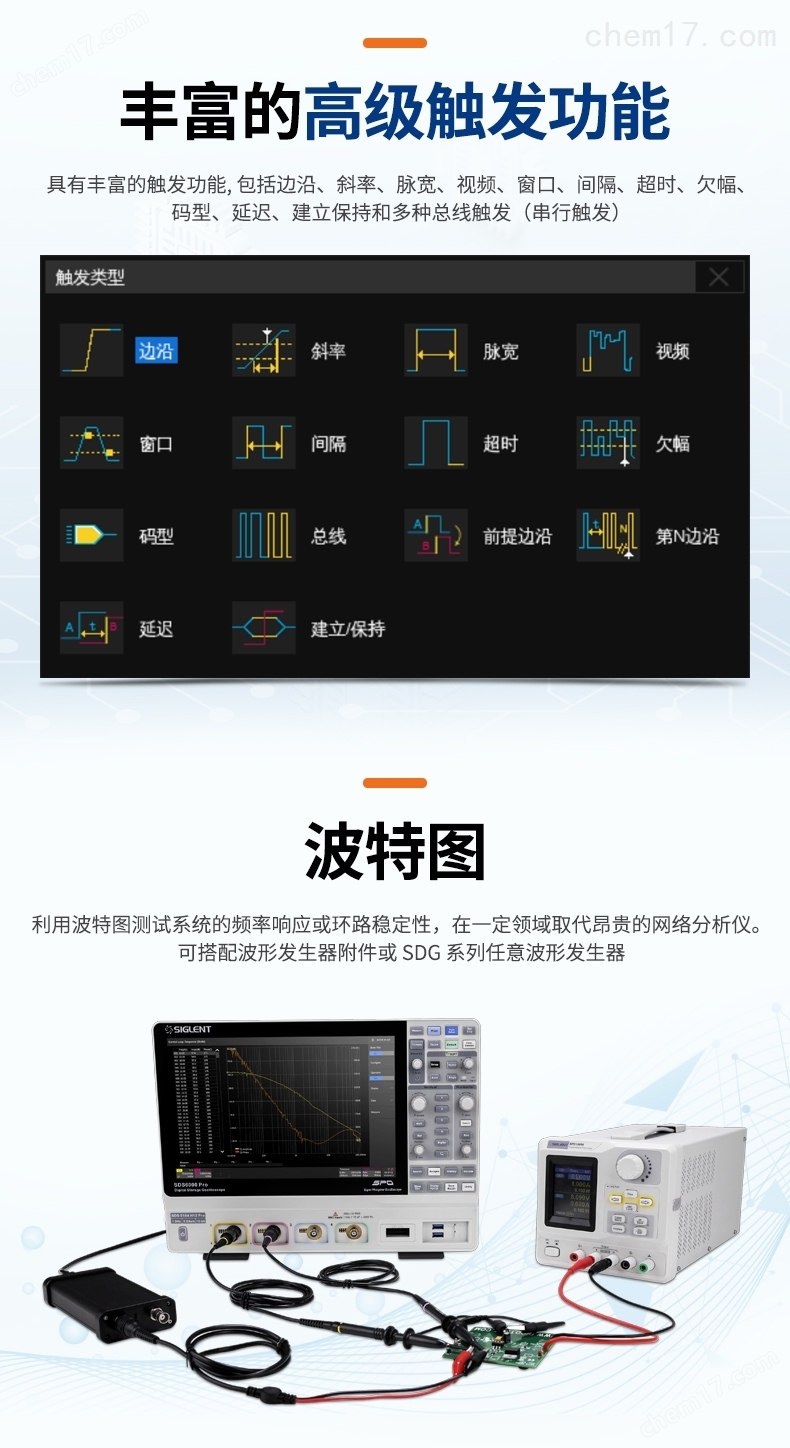

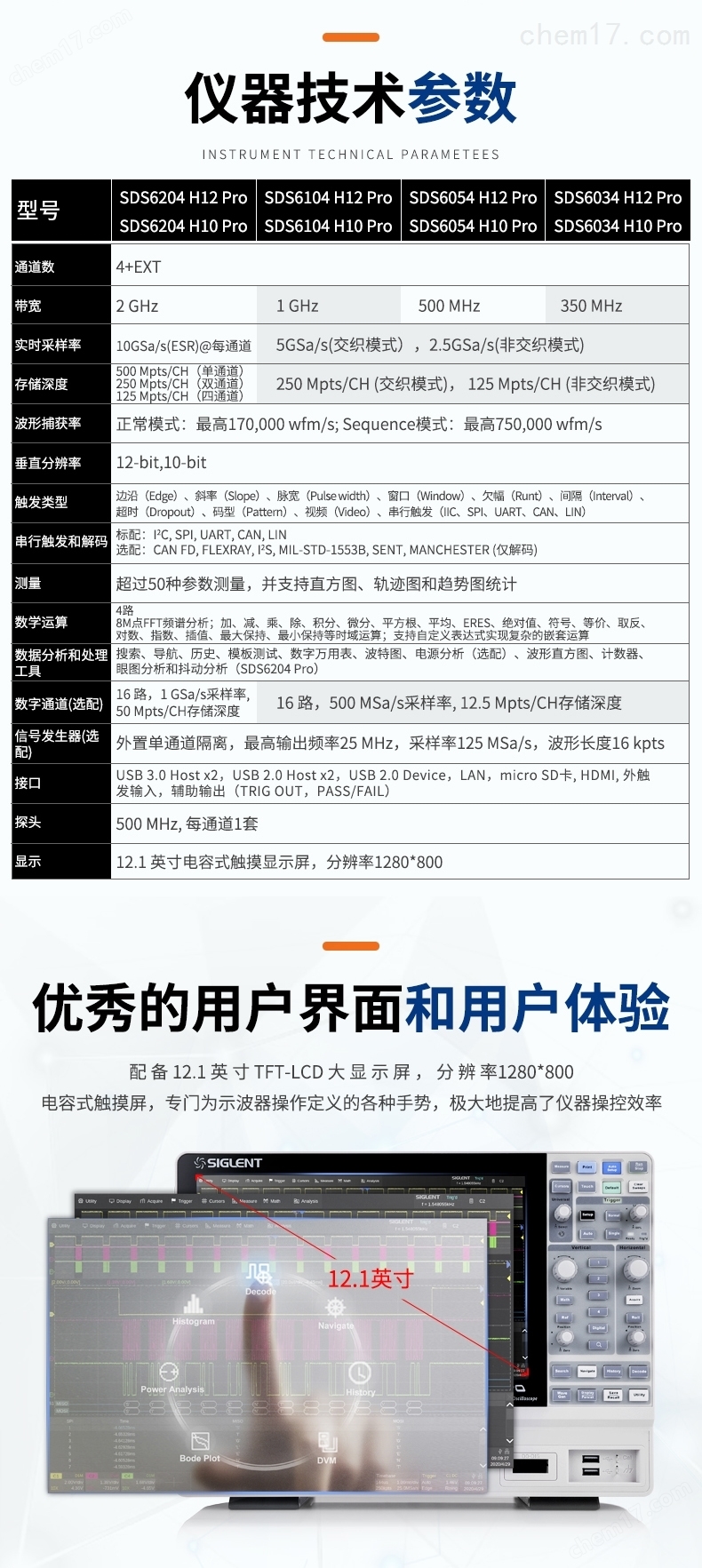

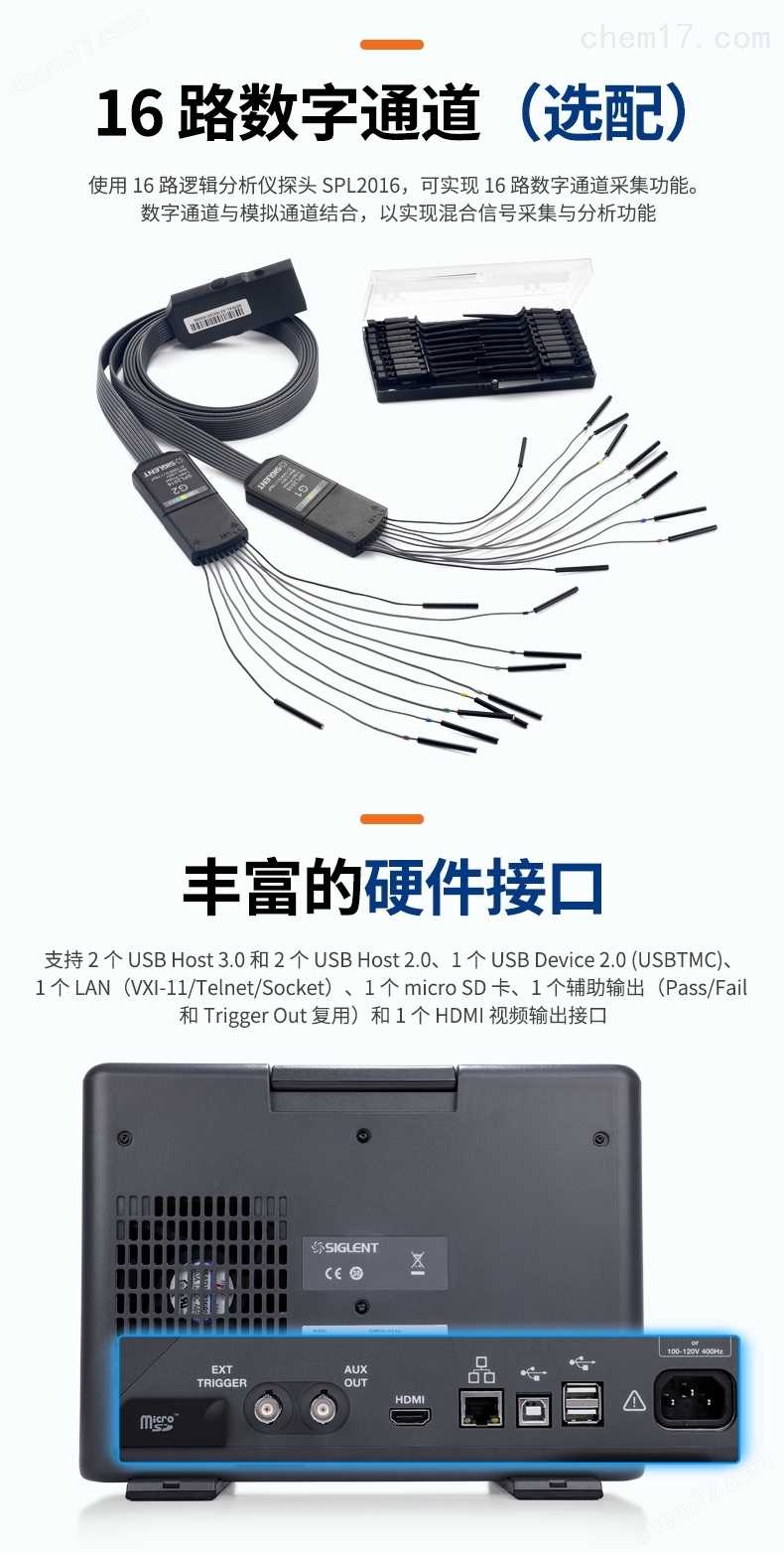

　　规格参数带宽350 MHz 、500 MHz 、1 GHz、2 GHz实时采样率5 GSa/s、10 GSa/s（2 GHz带宽型号）通道数4 + EXT存储深度250 Mpts/CH、500 Mpts/CH（2 GHz带宽型号）最高波形捕获率750,000 wfm/s（Sequence模式）接口USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外触发输入，辅助输出（TRIG OUT，PASS/FAIL）测量超过50种参数测量，并支持直方图和趋势图统计数据分析和数据处理工具搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配）屏幕12.1 英寸电容式触摸显示屏，分辨率1280*800触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、第N边沿、延迟、建立/保持时间、串行触发串行触发和解码（标配）    I2C, SPI, UART, CAN, LIN串行触发和解码（选配）CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester数字通道（选件）16 路，500 MSa/s采样率, 12.5 Mpts/ch存储深度；16 路，1 GSa/s采样率, 50 Mpts/ch存储深度（2 GHz带宽型号）信号发生器（选件）外置单通道隔离，最高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts标配探头500 MHz，每通道 1 套
