品牌SIGLENT/鼎阳产地类别国产电动机功率75WKW外形尺寸338mm×113mm×369mmmm重量5.3Kgkg应用领域医疗卫生,能源,电子

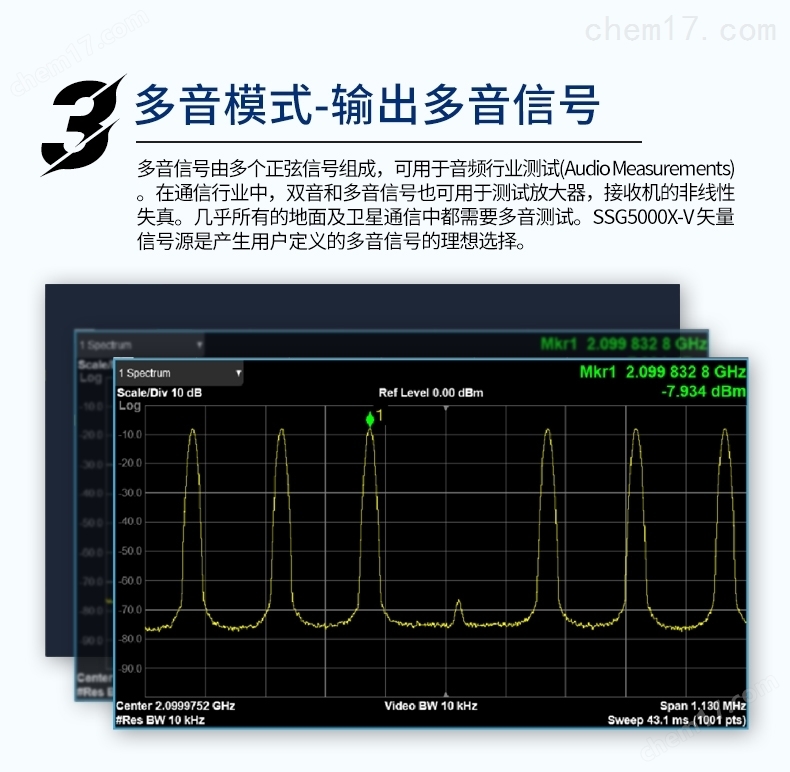

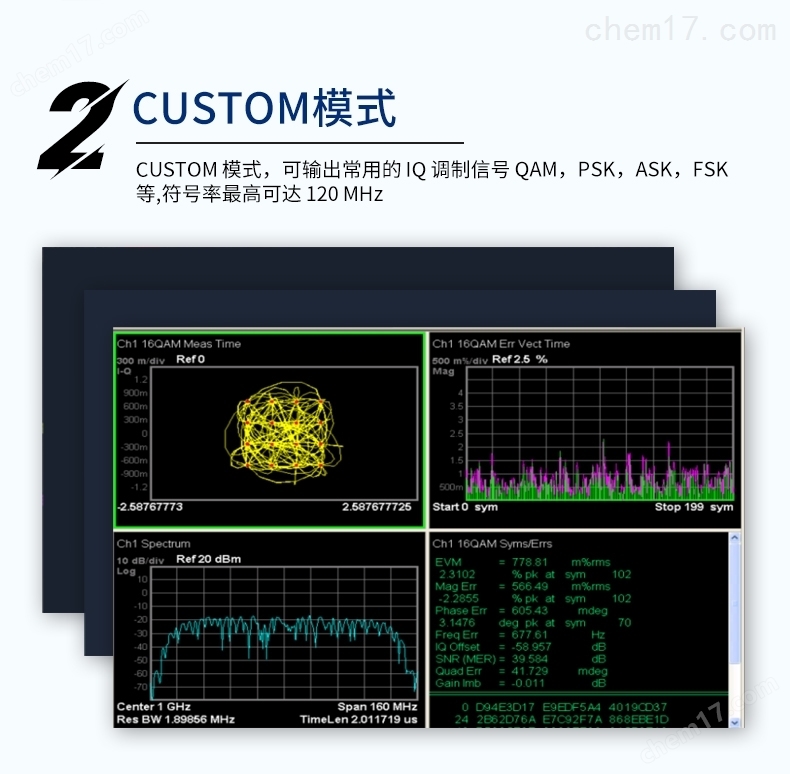

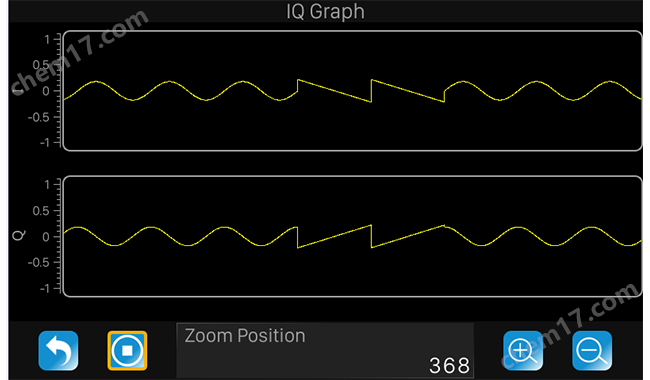

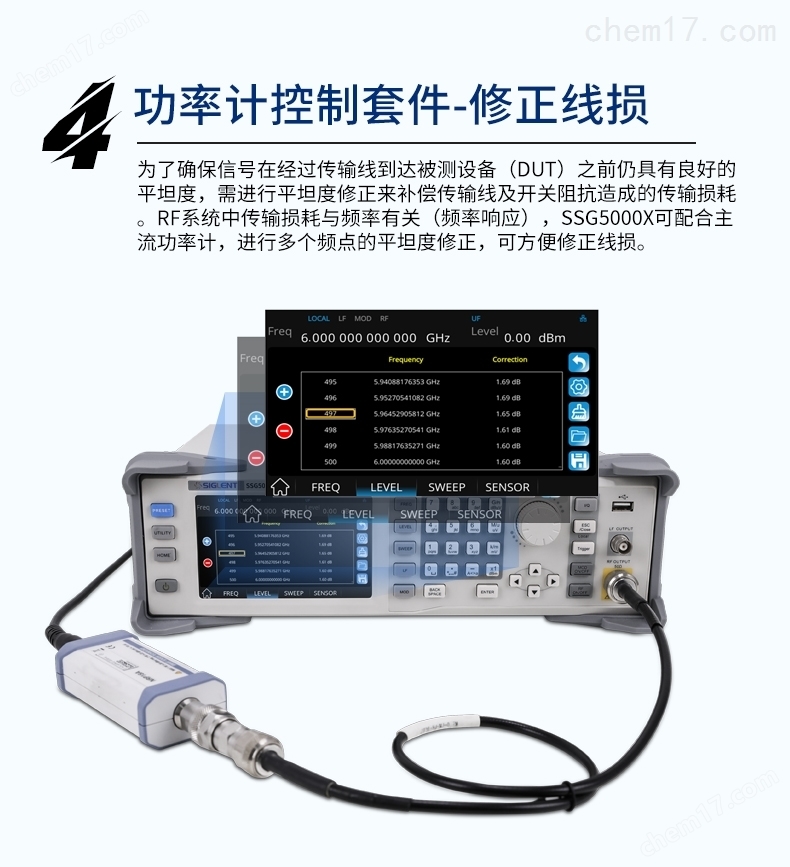

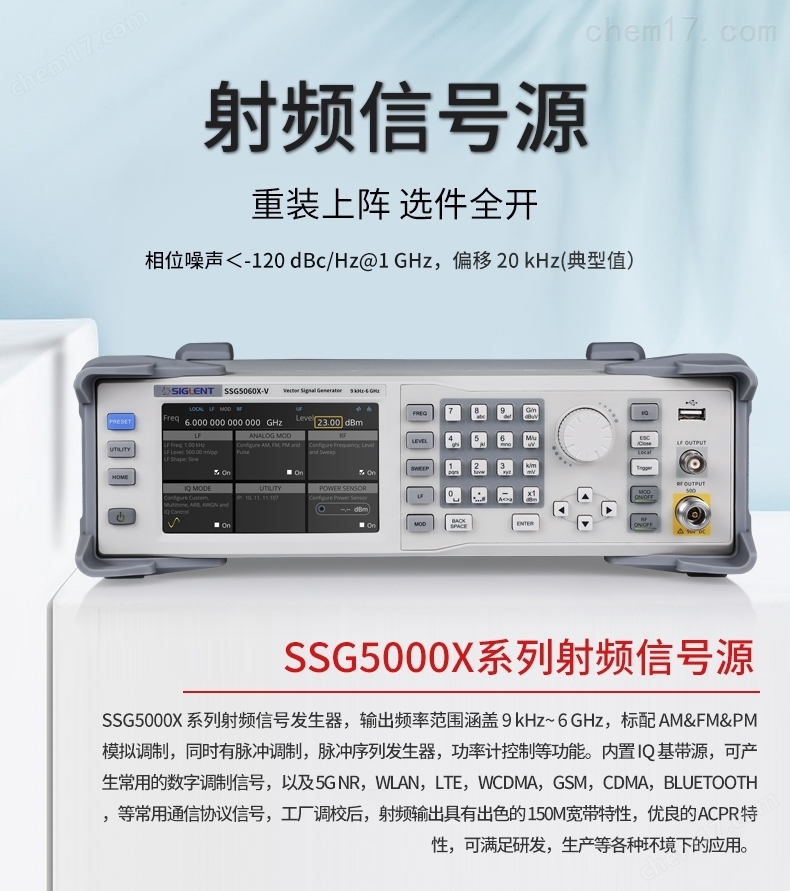

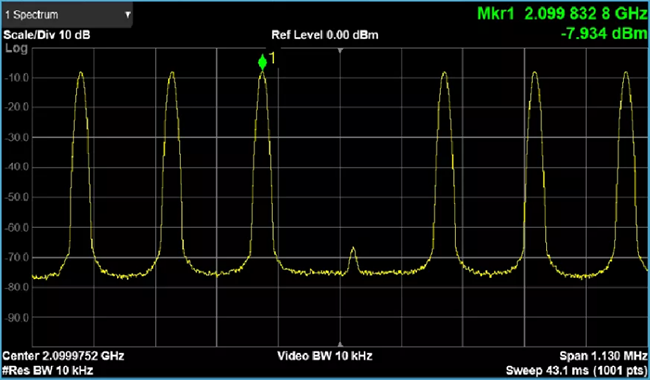

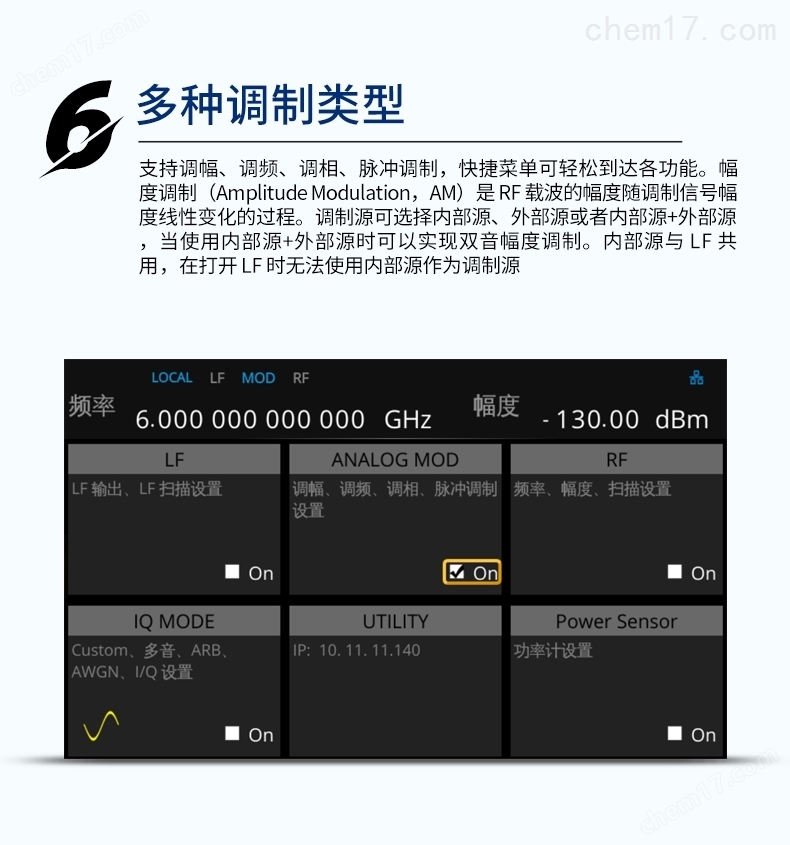

　　   鼎阳SSG5000X系列射频模拟/矢量信号发生器　　● 输出频率范围 9 kHz ~ 4 GHz/6 GHz　　● 指标电平范围 -130 dBm ~ +20 dBm　　● 相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值)　　● 内部基带源带宽150 MHz　　● 支持AM/FM/PM模拟调制及IQ调制　　强大的ARB模式　　消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件， 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。　　在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN(加性高斯白噪声)，满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。       CUSTOM模式-快速创建满足测试标准的波形 　　IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120 Msps。       多音模式-输出多音信号 　　多音信号由多个正弦信号组成，可用于音频行业测试(Audio Measurements)。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。       功率计控制套件-修正线损 　　传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备(DUT)之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关(频率响应)，SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。

　　规格参数

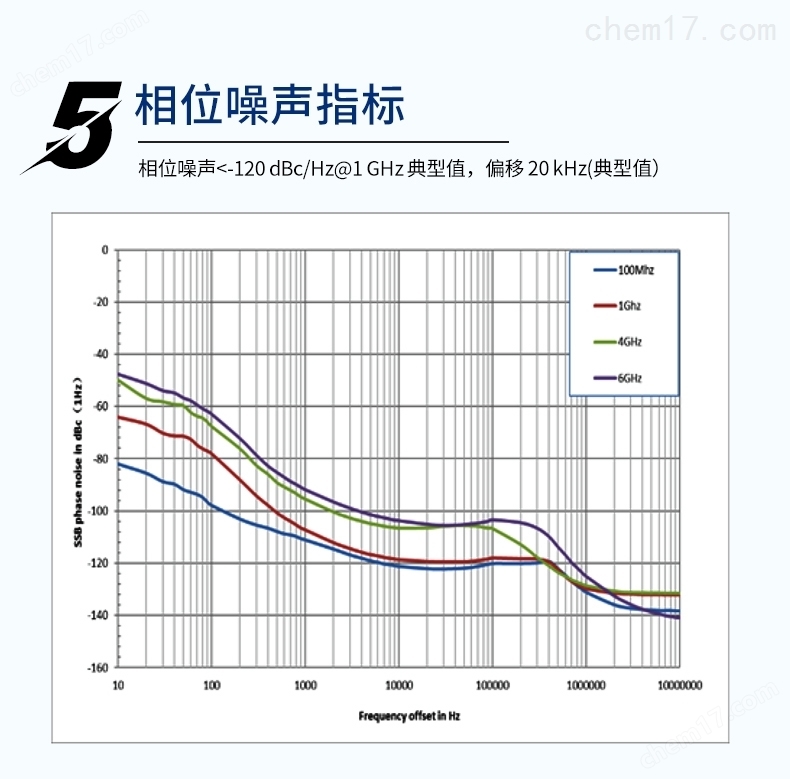

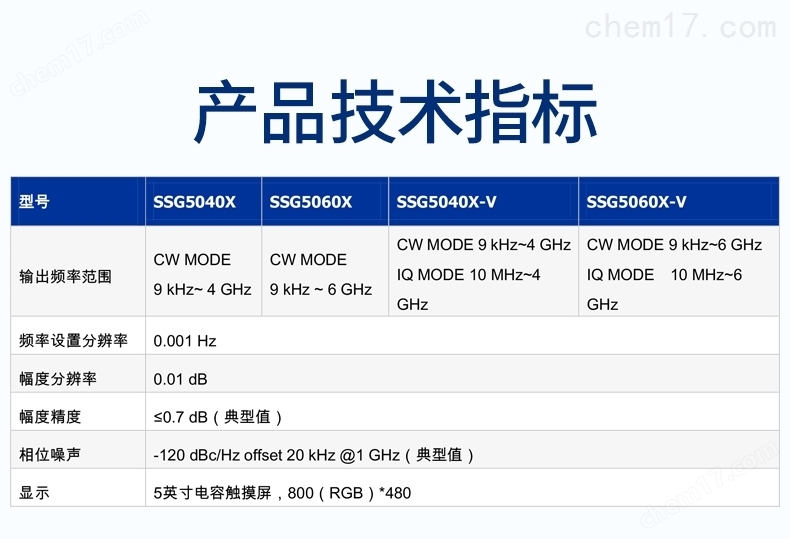

　　  最高频率 4 GHz/6 GHz 频率分辨率 0.001 Hz 指标电平范围 -130 dBm ~ +20 dBm 相位噪声 -120 dBc/Hz@1 GHz，偏移 20kHz（典型值） 幅度精度 0.7 dB（典型值） 调制模式 支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制

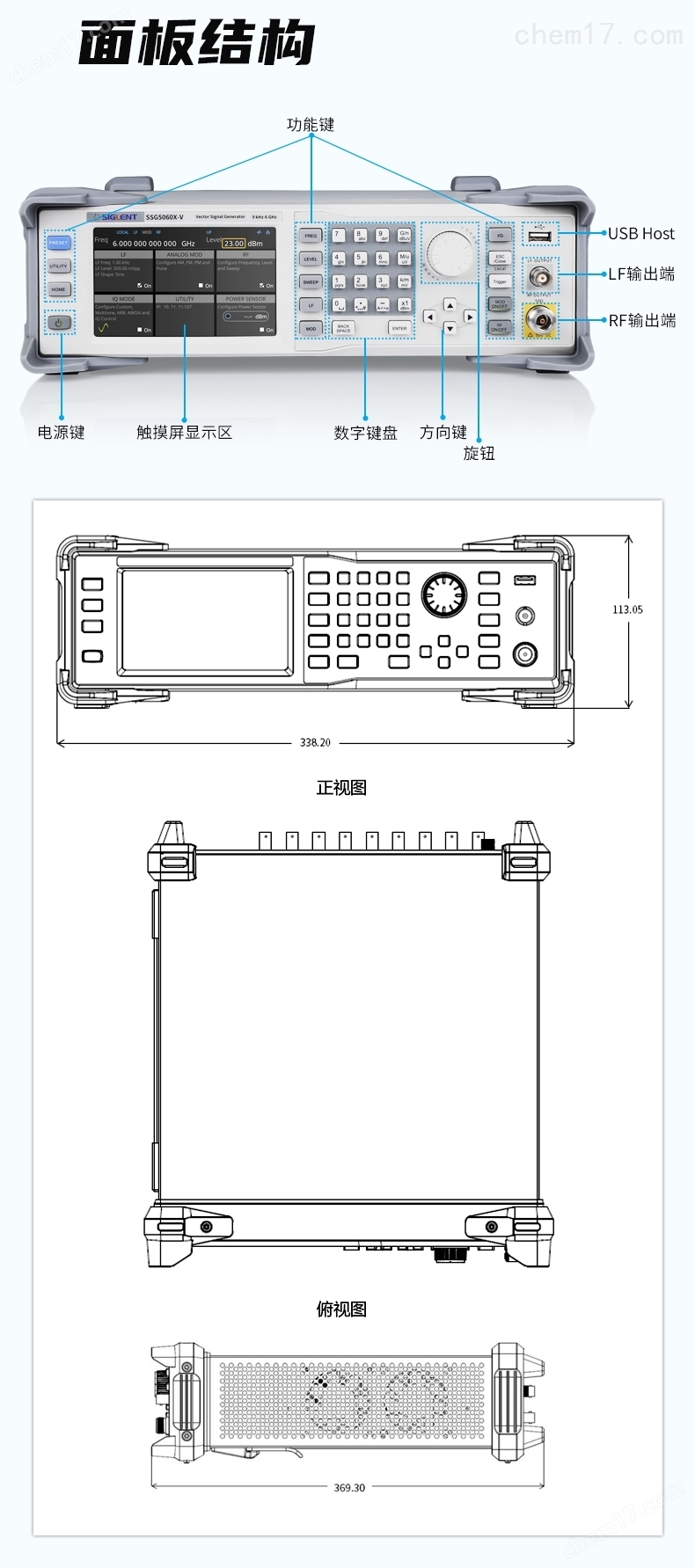

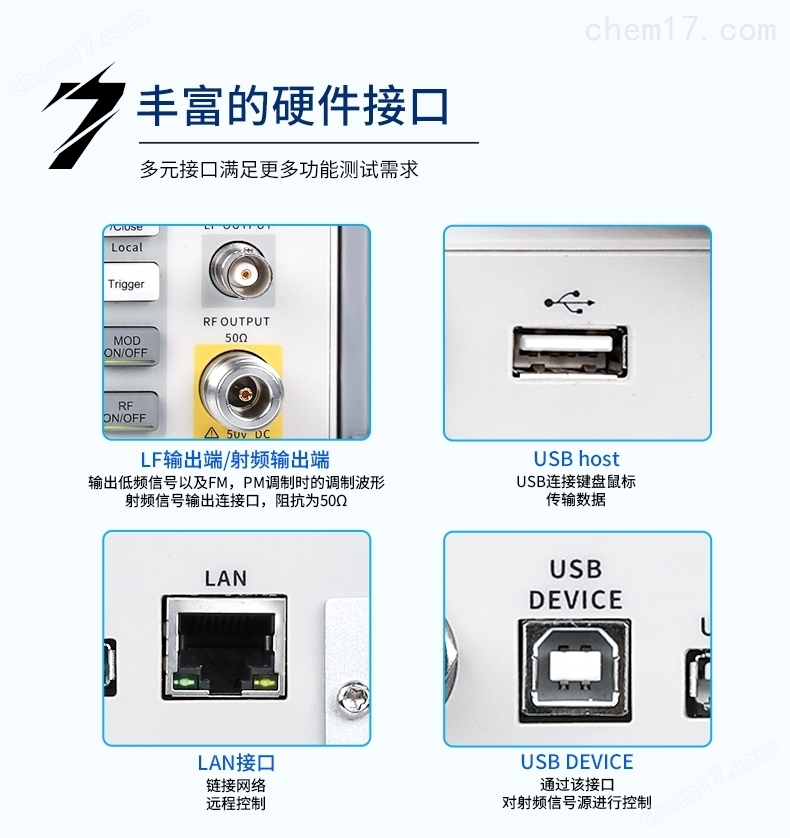

　　显示 5英寸电容触摸屏，方便用户操作 接口 标配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)；

　　           选配：GPIB 尺寸 W×H×D=338×113×369 mm 净重 5.3 kg 型号 频率范围 频率分辨率 IQ调制 最大输出功率 相位噪声 显示 通信接口 参考价（含税） SSG5040X CW MODE: 9 kHz ~ 4 GHz 0.001 Hz 不支持 26 dBm <-120 dBc/Hz@1 GHz，偏移20 kHz(典型值） 5英寸电容触摸屏，800（RGB）*480 USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB ￥65,188 SSG5060X CW MODE: 9 kHz ~ 6 GHz 0.001 Hz 不支持 26 dBm <-120 dBc/Hz@1 GHz，偏移20 kHz(典型值） 5英寸电容触摸屏，800（RGB）*480 USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB ￥81,588 SSG5040X-V CW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz 0.001 Hz 支持 26 dBm <-120 dBc/Hz@1 GHz，偏移20 kHz(典型值） 5英寸电容触摸屏，800（RGB）*480 USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB ￥97,988 SSG5060X-V CW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz 0.001 Hz 支持 26 dBm <-120 dBc/Hz@1 GHz，偏移20 kHz(典型值） 5英寸电容触摸屏，800（RGB）*480 USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB ￥115,188
