　　鼎阳SSA3000X-R系列实时频谱分析仪

　　主要特性

　　● 频率范围从9 kHz ~ 7.5 GHz

　　● 最高实时分析带宽40 MHz

　　● 100% POI 最短信号持续时间 7.2 us

　　● 频谱图采集量50000 帧

　　● 显示平均噪声电平 DANL -165 dBm/Hz （典型值）

　　● 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）

　　● 标配矢量网络分析VNA功能以及DTF功能

　　性能优异的实时频谱分析仪SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的世界前列水平，是一款性能优异的实时频谱分析仪。· 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件

　　· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试

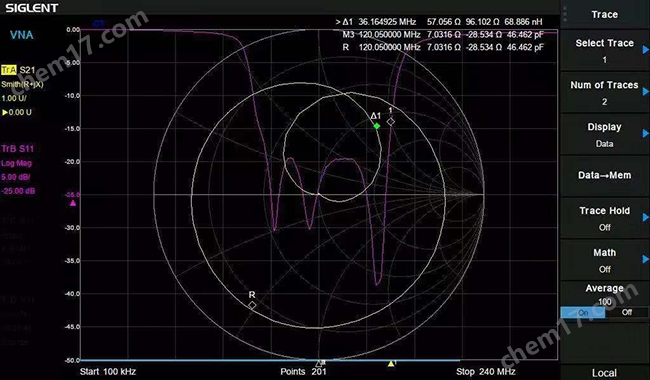

　　矢量网络分析频率范围从100 kHz到最高7.5 GHz：· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；· 配置3.5G范围N型OSL机械校准件；

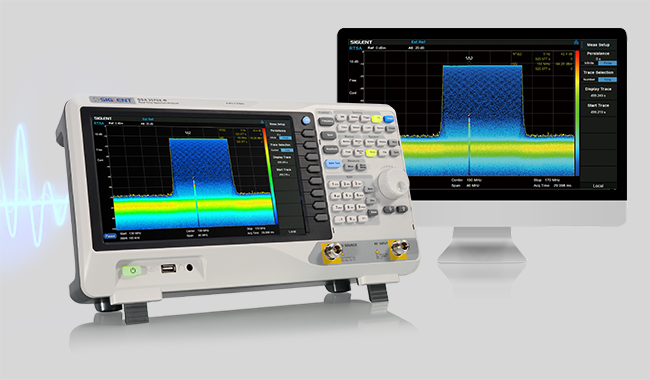

　　高速稳定的实时频谱采集、分析、显示SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分析被测信号（带宽信号），适用于观测分析小信号和跳频信号。· 可选实时分析带宽：标配25 MHz，选配40 MHz· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式· 可设定的频率模板触发功能· 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等

　　丰富的测量功能SSA3000X-R具备多种测量模式，满足不同的测试需求：· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平· 实时频谱模式：支持Density，3D，Spectrogram，PvT等多种显示方式，多维度观察复杂瞬变信号· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器

　　规格参数测量频率范围SSA3032X-R：9 kHz~3.2 GHzSSA3050X-R：9 kHz~5.0 GHzSSA3075X-R：9 kHz~7.5 GHz分辨率带宽SSA3032X-R：1 Hz~3 MHzSSA3050X-R：1 Hz~3 MHzSSA3075X-R：1 Hz~3 MHz显示平均噪声电平SSA3032X-R：-165 dBm/HzSSA3050X-R：-165 dBm/HzSSA3075X-R：-165 dBm/Hz单边带相位噪声<-98 dBc/Hz@1 GHz，10 kHz offset，典型值跟踪源（标配）SSA3032X-R：100 kHz~3.2 GHzSSA3050X-R：100 kHz~5.0 GHzSSA3075X-R：100 kHz~7.5 GHz实时分析带宽25 MHz（标配），40 MHz（选配）幅度准确度< 0.7 dB实时频谱视图概率密度谱，瀑布图，3D频谱，时间功率谱高级测量功能（选配）CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor型号调制分析（选配）AM， FM， ASK， FSK， MSK， PSK， QAM电磁兼容测试（选配）EMI Filter and Quasi-Peak Detector， Log Scale and Limit Line通信接口LAN， USB Device， USB Host(USB-GPIB)远程控制能力SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet选远程控制器NI-MAX， Web Browser， Easy Spectrum software， File Explorer显示10.1 英寸（1024x600）显示屏，支持鼠标和键盘型号频率范围实时分析带宽分辨率带宽（RBW）相位噪声(典型值)显示平均噪声电平（DANL）跟踪发生器含税价SSA3032X-R9 kHz ~ 3.2 GHz25 MHz，40 MHz1 Hz ~ 3 MHz<-98 dBc/Hz-165 dBm/Hz100 kHz ~ 3.2 GHz￥43,880SSA3050X-R9 kHz ~ 5.0 GHz25 MHz, 40 MHz1 Hz ~ 3 MHz<-98 dBc/Hz-165 dBm/Hz100 kHz ~ 5.0 GHz￥59,880SSA3075X-R9 kHz ~ 7.5 GHz25 MHz, 40 MHz1 Hz ~ 3 MHz<-98 dBc/Hz-165 dBm/Hz100 kHz ~ 7.5 GHz￥88,880
