品牌SIGLENT/鼎阳产地类别国产电动机功率75WKW外形尺寸338mm×113mm×369mmmm重量5.3Kgkg应用领域医疗卫生,能源,电子

　　鼎阳信号发生器的主要结构由振荡器、放大器和滤波器构成。振荡器是其核心部件，用于产生高稳定度和低噪声的频率振荡信号。放大器主要负责将振荡器输出的信号放大到一定的功率水平，以满足各种应用场合的需求。滤波器用于对放大器输出的信号进行滤波处理，从而消除噪声和杂波对信号的干扰。此外，鼎阳信号发生器还包括调制器、控制器、显示器、接口等部分，以满足各种用户需求。

　　基本功能：　　　　1.信号生成：可以生成多种类型的信号，包括正弦波、方波、脉冲、三角波等。这些信号具有稳定的幅度和频率，可用于各种实验和测试需求。　　　　2.频率范围：具有广泛的频率范围，从几赫兹到数千兆赫兹。这使得它适用于不同频段的应用，包括无线通信、射频测试和频谱分析等。　　　　3.调制功能：该信号发生器还具备调制功能，可以在信号上进行调幅、调频、调相等操作。这样可以模拟真实世界中各种调制方式，满足各种测试需求。　　　　4.输出功率调节：允许用户调节输出信号的功率级别，以适应不同场景下的需求。这对于测试灵敏度、动态范围等参数非常重要。

　　 　　特点：

　　 　　1.稳定性高：采用先进的振荡器技术，能够产生高稳定度、低失真、低噪声和高精度的振荡信号。

　　 　　2.操作简便：具有友好的操作界面和人性化的操作系统，用户只需简单的操作就能轻松完成各种信号的生成和输出。

　　 　　3.输出信号多样：可以生成各种不同频率、不同波形、不同幅度的信号，满足不同用户在各种应用场合的需求。

　　 　　4.使用方便：具有小巧、便携、可携带性强等特点，易于携带和使用。

　　 　　5.良好的互换性：除了具备传统的模拟信号输出口外，还配备了数字信号输出接口，可以直接与计算机等设备进行连接，提高了数据传输的速度和有效性。

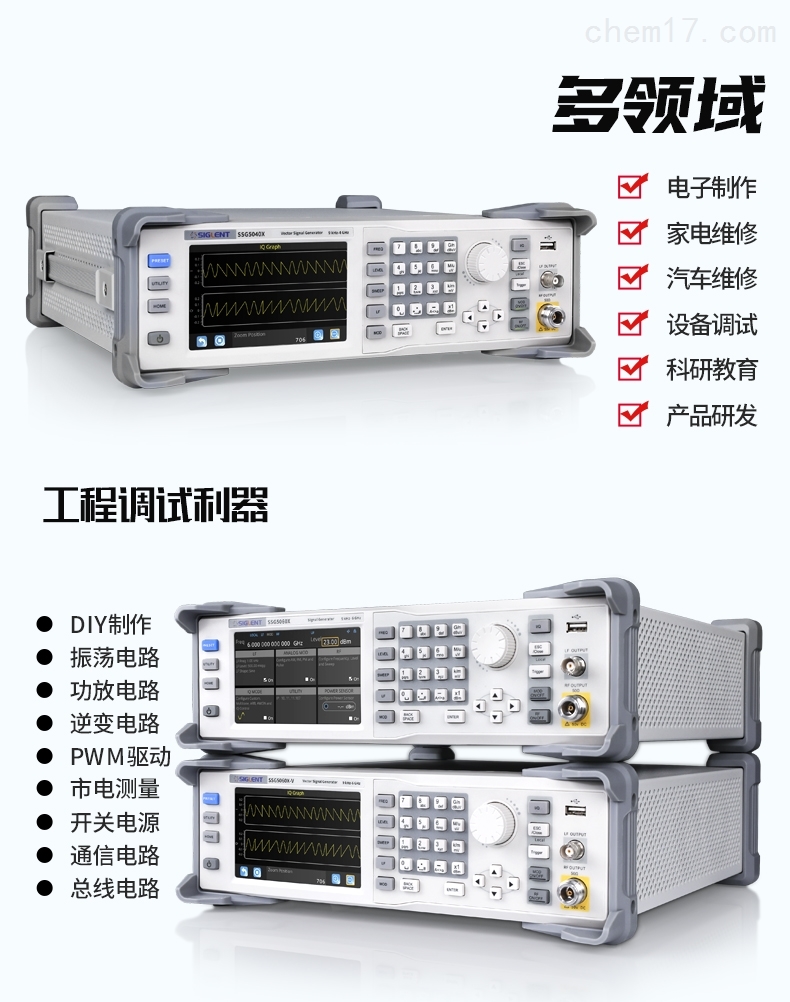

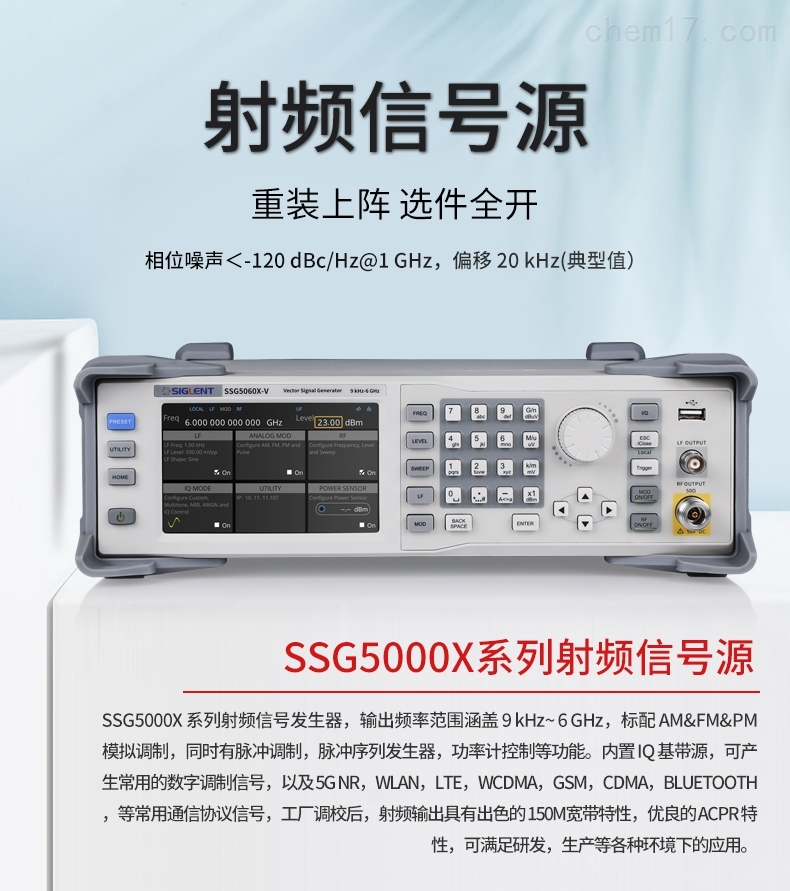

　　        鼎阳SSG5000X-V系列射频模拟/矢量信号发生器 　　●输出频率范围9kHz~4GHz/6GHz

　　 　　●指标电平范围-130dBm~+20dBm

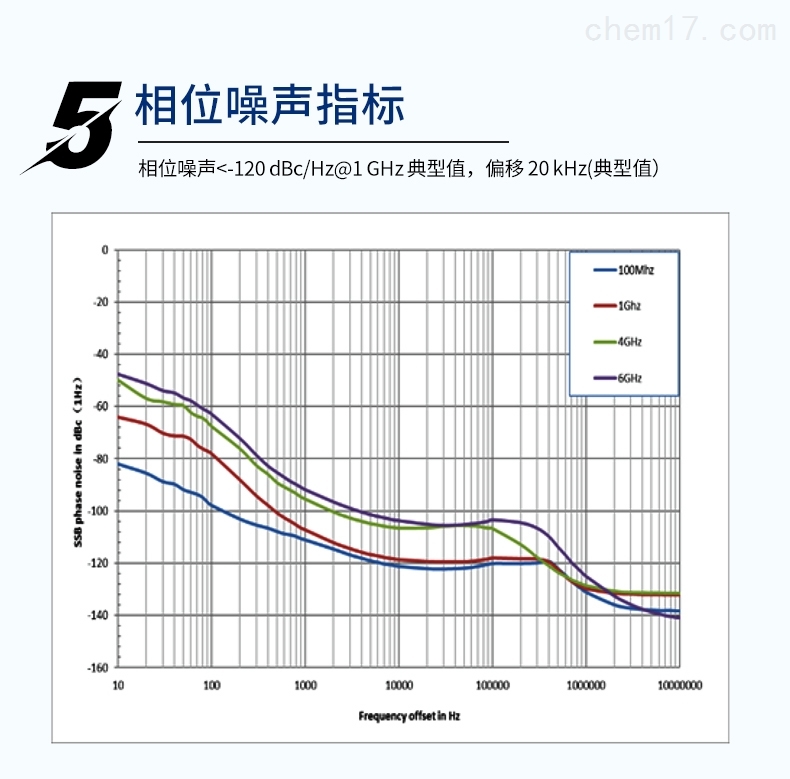

　　 　　●相位噪声<-120dBc/Hz@1GHz典型值，偏移20kHz(典型值)

　　 　　●内部基带源带宽150MHz

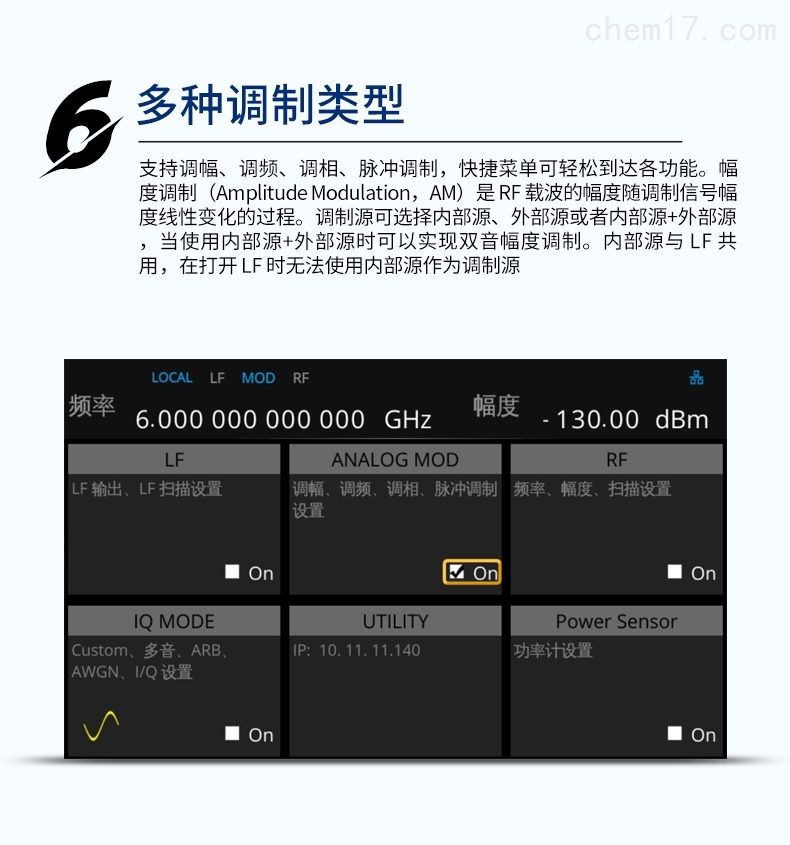

　　 　　●支持AM/FM/PM模拟调制及IQ调制

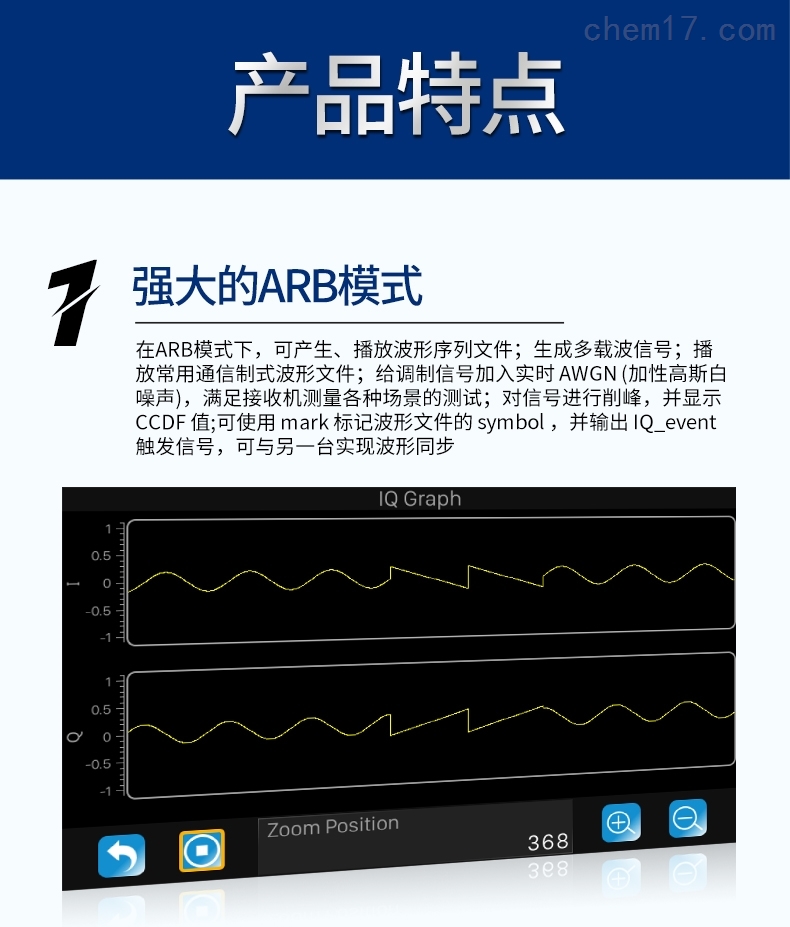

　　 　　强大的ARB模式

　　 　　消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X支持协议文件播放，内置常用协议文件，可产生5GNR,LTE,WLAN,WCDMA,GSM,BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。

　　 　　在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN(加性高斯白噪声)，满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。

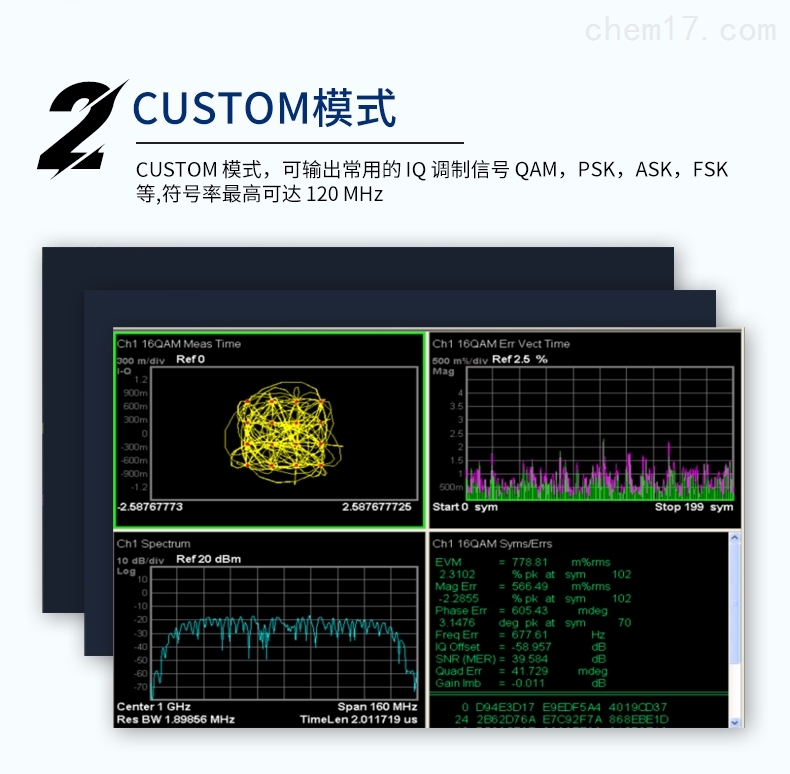

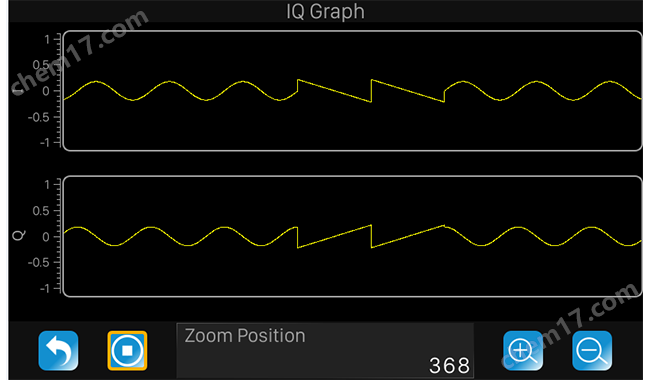

　　        CUSTOM模式-快速创建满足测试标准的波形 　　IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120Msps。

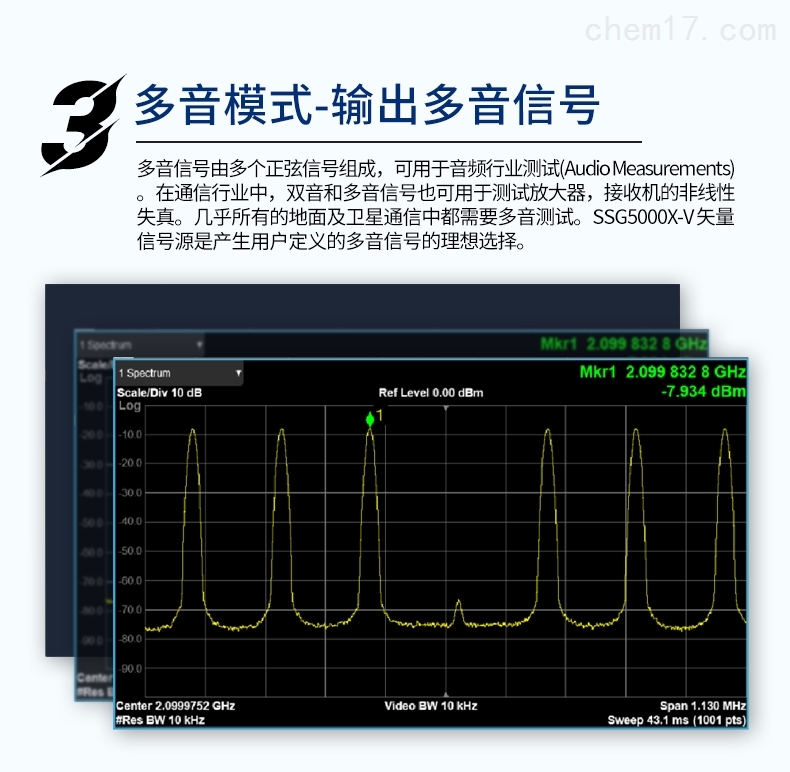

　　        多音模式-输出多音信号 　　多音信号由多个正弦信号组成，可用于音频行业测试(AudioMeasurements)。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V矢量信号源是产生用户定义的多音信号的理想选择。

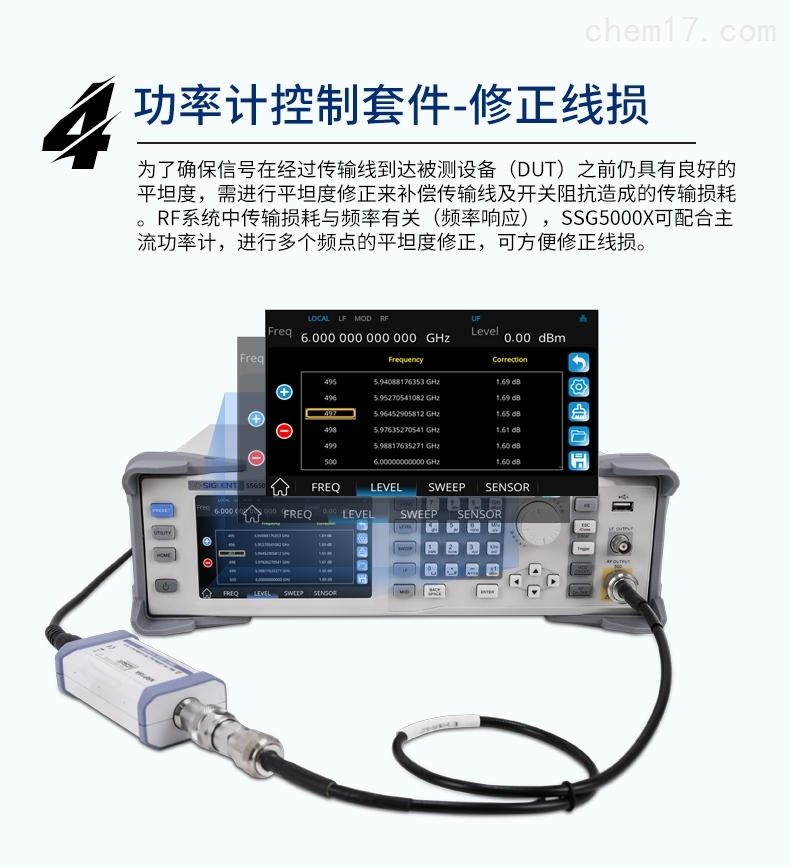

　　        功率计控制套件-修正线损 　　传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备(DUT)之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关(频率响应)，SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。

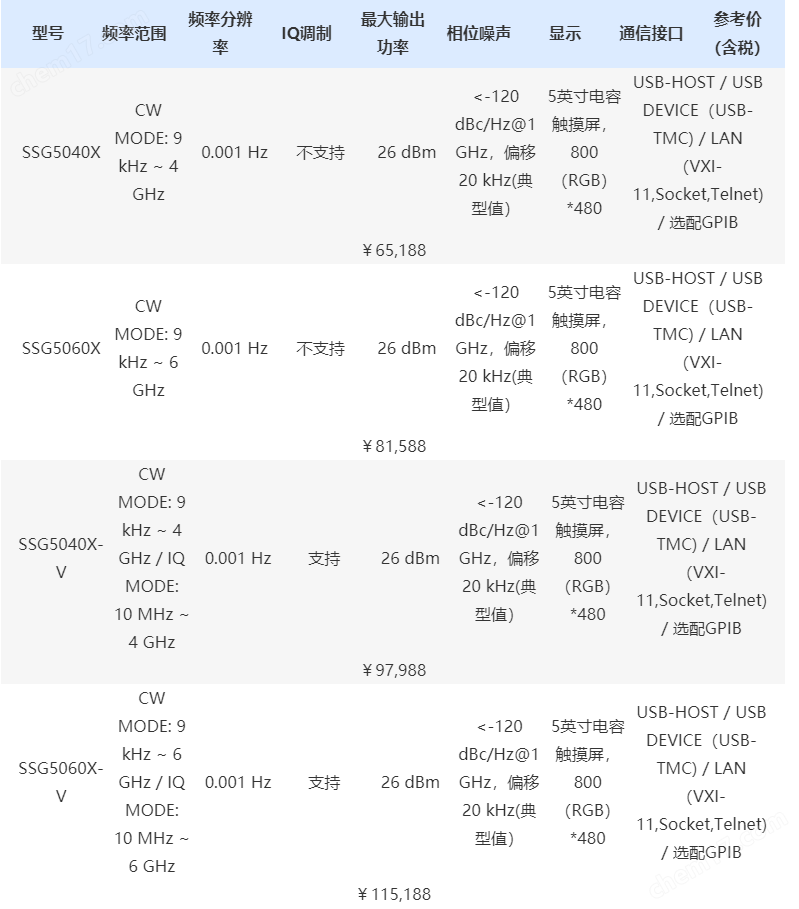

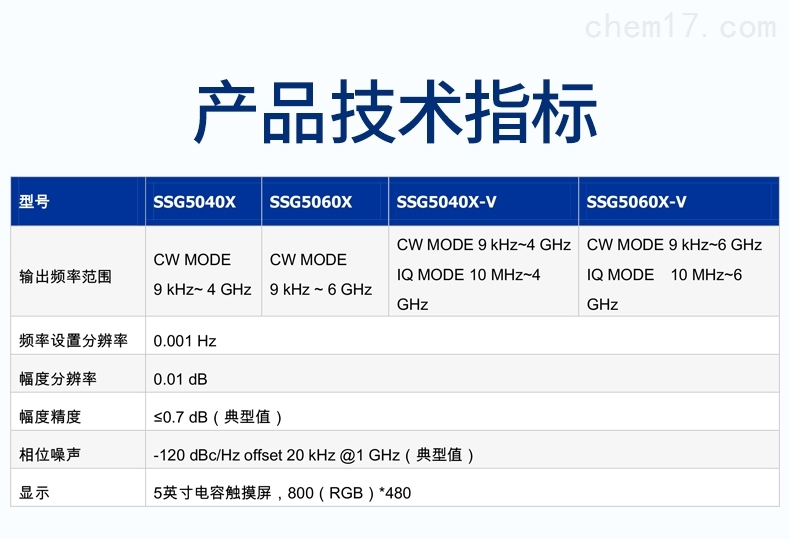

　　       规格参数

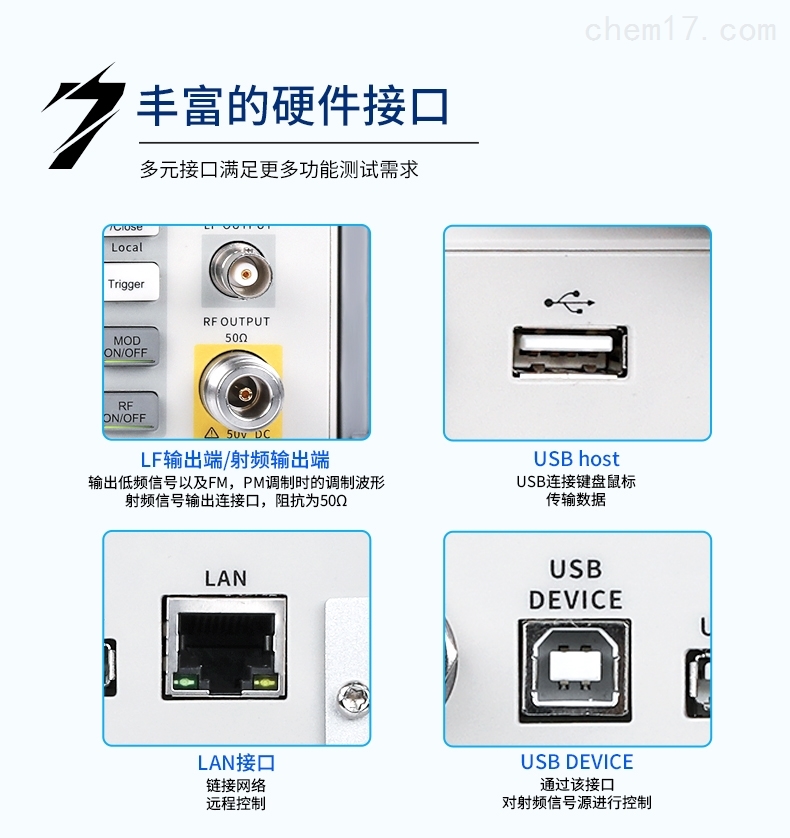

　　  最高频率 4 GHz/6 GHz 频率分辨率 0.001 Hz 指标电平范围 -130 dBm ~ +20 dBm 相位噪声 -120 dBc/Hz@1 GHz，偏移 20kHz（典型值） 幅度精度 0.7 dB（典型值） 调制模式 支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制 显示 5英寸电容触摸屏，方便用户操作 接口 标配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)；

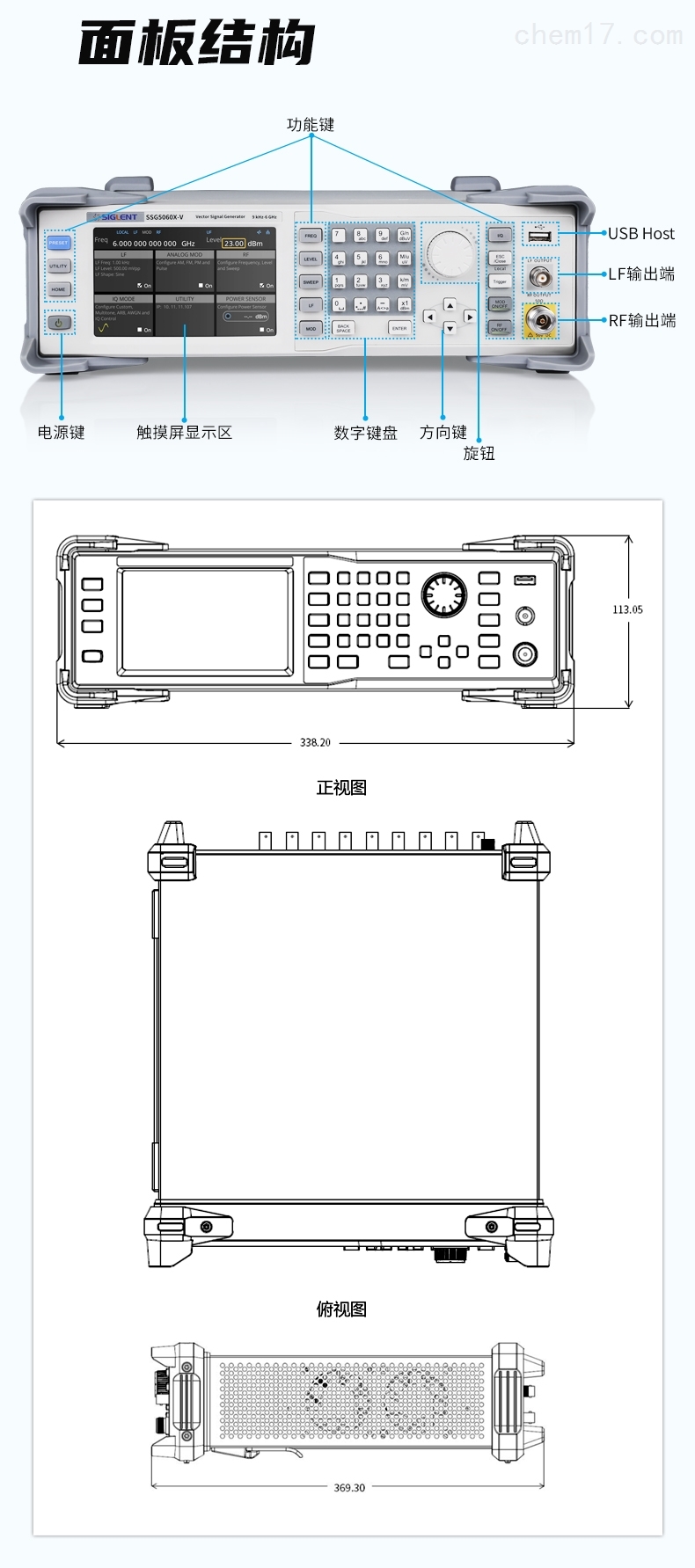

　　                      选配：GPIB 尺寸 W×H×D=338×113×369 mm 净重 5.3 kg
