品牌SIGLENT/鼎阳产地类别国产电动机功率300WKW外形尺寸256mm* 115mm *410mmmm重量5.8Kgkg应用领域能源,电子,交通输入电压0~150V输入电流0~5A/0~30A显示方式液晶屏

　　鼎阳SDL1000X系列可编程直流电子负载

　　主要特性

　　● DC 150 V/30 A，最大总功率300 W/200 W

　　● 可调电流上升/下降速率0.001 A/μs~2.5 A/μs

　　● 四种静态/动态模式：CC/CV/CP/CR

　　● CC动态模式：连续模式、脉冲模式、翻转模式

　　● 回读分辨率0.1 mV, 0.1 mA

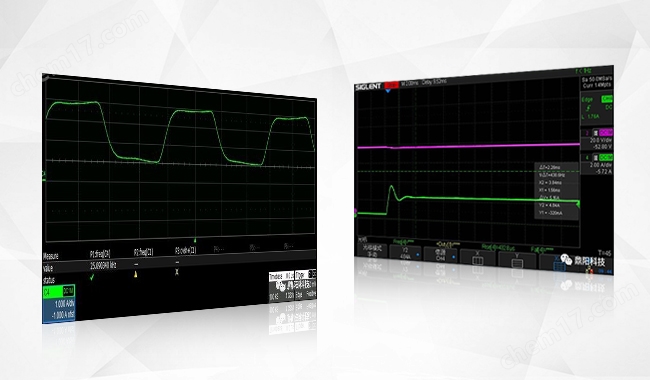

　　优良的动态特性，可仿真电流高速变化动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入打嗝保护状态。

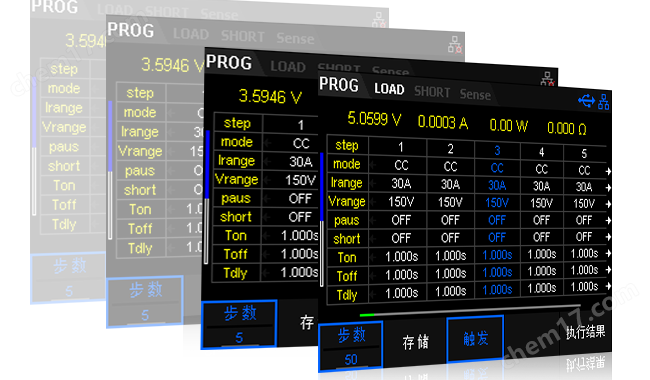

　　支持50步自动编程测试Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。

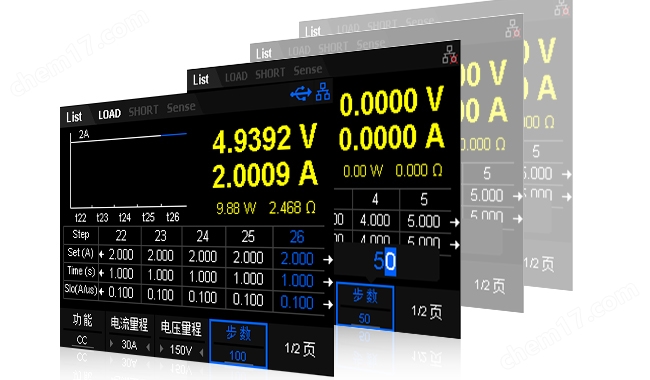

　　支持100步列表测试List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。

　　CR-LED测试功能SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。

　　电池测试功能Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。

　　规格参数输出SDL1020X/X-E单通道：DC 150 V / 30 A，最大总功率200 WSDL1030X/X-E单通道：DC 150 V / 30 A，最大总功率300 W四种模式CC/CV/CR/CPCC动态模式连续模式，脉冲模式，翻转模式最高频率CC动态模式：25 kHzCP动态模式：12.5 kHzCV动态模式：0.5 Hz上升/下降速率0.001 A/μs~2.5 A/μs回读分辨率SDL1000X：0.1 mV，0.1 mASDL1000X-E：1 mV，1 mA保护功能过电压、过电流、过功率、过热、反极性保护其他功能List列表操作功能、自动测试功能、电池测试功能、OCPT/OPPT测试功能、波形趋势图功能显示3.5英寸TFT液晶显示屏，可同时显示多个参数和状态接口内置RS232，USB，LAN标准通信接口；选配USB-GPIB转接模块型号可调电流上升/下降速率回读分辨率电压电流测试最高速率CC动态模式频率输入范围参考价（含税价）SDL1030X0.001 A/μs ~ 2.5 A/μs0.1 mV, 0.1 mA500 kHz25 kHz150 V / 30 A / 300 W￥7,980SDL1020X0.001 A/μs ~ 2.5 A/μs0.1 mV, 0.1 mA500 kHz25 kHz150 V / 30 A / 200 W￥5,480SDL1030X-E0.001 A/μs ~ 2.5 A/μs1 mV, 1 mA500 kHz25 kHz150 V / 30 A / 300 W￥6,380SDL1020X-E0.001 A/μs ~ 2.5 A/μs1 mV, 1 mA500 kHz25 kHz150 V / 30 A / 200 W￥4,080
