产地类别国产覆盖频率10 MHz ~ 1.5 GHzMHz显示方式液晶屏外形尺寸393mm x 207mm x 116.5mmmm重量5.2Kgkg电动机功率35WKW应用领域医疗卫生,食品,化工,能源,电子

　　SVA1000X系列频谱矢量网络分析仪主要特性

　　● 频率范围9 kHz~1.5 G/3.2 GHz/7.5 GHz

　　● 矢量网络分析范围100 kHz ~最高7.5 GHz

　　● 显示平均噪声电平DANL< -165 dBm/Hz

　　● 相位噪声< -98 dBc/Hz

　　● 标配跟踪源和前置放大器

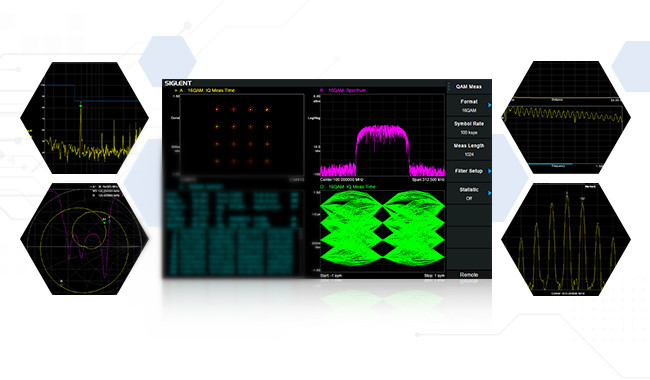

　　 多功能加持：5合1矢量网络分析+ EMI预兼容测试+ DTF电缆和天线测量+ 频谱分析仪+调制分析= SVA1000X

　　SVA1000X作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪，采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计，各项指标均达到了国际同类产品的较高水平，既具备SSA3000X频谱仪系列的全部功能和性能，也通过内置100k-7.5G的定向耦合器，亦是一款功能完整的双端口单方向矢量网络分析仪。同样体积，更多功能，是教育教学和射频工程师的利器。

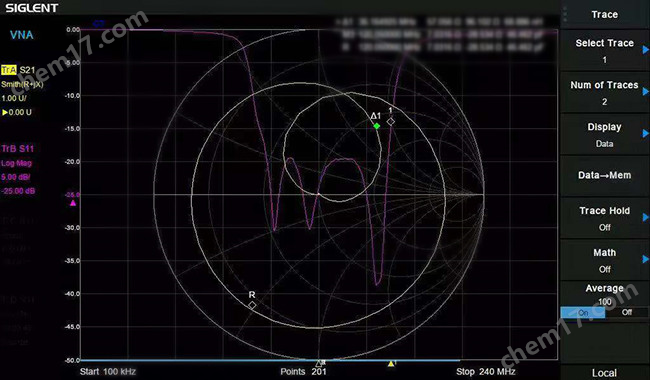

　　 矢量网络分析频率范围从100 kHz到最高7.5 GHz：

　　· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；

　　· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；

　　· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；

　　· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；

　　· 配置3.5G范围N型OSL机械校准件；

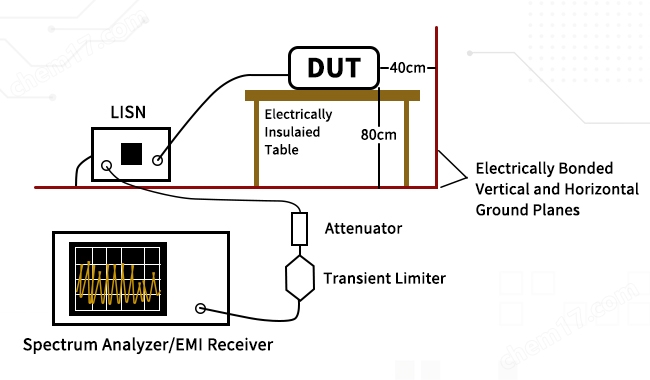

　　 低成本的EMI预兼容测试方案在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：

　　· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能

　　· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线

　　· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间

　　· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源

　　· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量

　　· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程

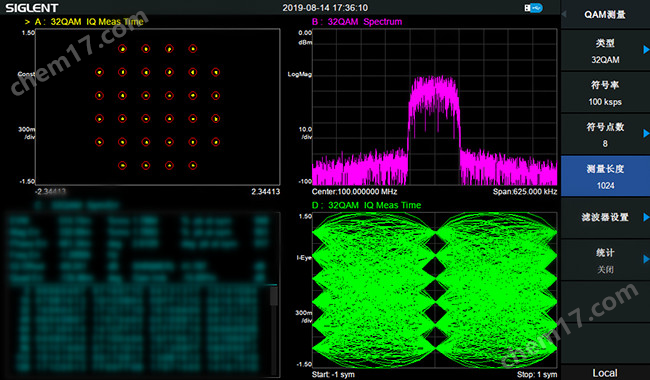

　　调制分析，深度剖析调制信号具备丰富的解调分析功能：

　　· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能

　　· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力

　　· 具备眼图，星座图，相位图，属于，频域，误差域等多种分析格式

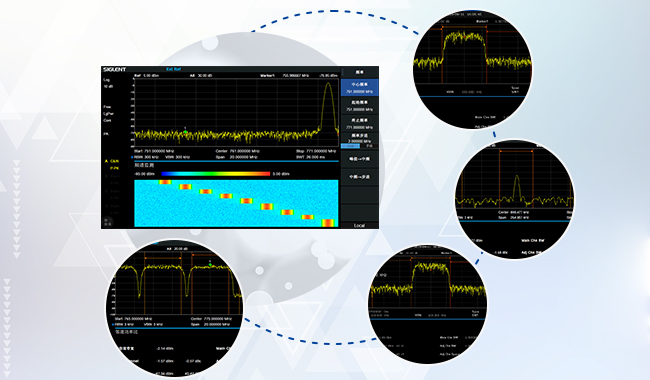

　　 丰富的信号功率测量· 信道功率(CHP, Channel Power)

　　· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，

　　· 占用带宽(OBW, Occupied Bandwidth)，

　　· 时域功率(T-Power, Time Domain Power)，

　　· 载噪比(CNR, Carrier Noise Ratio)，

　　· 三阶交调分析(TOI, Third-Order Intercept)，

　　· 谐波分析(Harmonic measurement)，

　　· 频谱监测瀑布图(Spectrum Monitor)

　　 极简设计，便捷好用

　　现代工业设计，大气简洁的显示界面和操作方式

　　多点电容触摸屏，支持鼠标和键盘

　　支持屏幕编辑和保护

　　高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作规格参数 型号 SVA1015X SVA1032X SVA1075X 频率范围 9 kHz ~ 1.5 GHz 9 kHz ~ 3.2 GHz 9 kHz ~ 7.5 GHz 分辨率带宽 1 Hz ~ 1 MHz 1 Hz ~ 1 MHz 1 Hz ~ 3 MHz 显示平均噪声电平 -156 dBm/Hz -161 dBm/Hz -165 dBm/Hz 相位噪声 <-99 dBc/Hz <-98 dBc/Hz <-98 dBc/Hz 三阶交调 +8 dBm +10 dBm +14 dBm 全幅度精度 <1.2 dB <0.7 dB <0.7 dB 跟踪源 标配 标配 标配 多点触摸屏 标配 标配 标配 校准件 选配 选配 选配 电缆故障点定位 选配 选配 选配 高级测量套件 信道功率，邻道抑制比，占用带宽，时域功率，载噪比，三阶交调分析，谐波分析，瀑布图 EMI预兼容测试套件 EMI滤波器，准峰值检波器，免费EasySpectrum上位机软件 数字和模拟调制分析 ASK，FSK，AM，FM，QAM，PSK，MSK   通信接口 USB Device，USB Host（可扩展鼠标和键盘，USB-GPIB卡），LAN   远程驱动 支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驱动   远程控制软件 Easy Spectrum上位机软件，网络浏览器，NI-MAX，File Explorer

　　型号频率范围端口数频率分辨率动态范围分辨率带宽SVA1075X100 kHz ~ 7.5 GHz1 Hz ~ 3 MHz， 1-3-10步进1 Hz90 dB1 Hz~3 MHzSVA1032X100 kHz ~ 3.2 GHz1 Hz ~ 1 MHz， 1-3-10步进1 Hz90 dB1 Hz~1 MHzSVA1015X10 MHz ~ 1.5 GHz1 Hz ~ 1 MHz，1-3-10 步进1 Hz90 dB1 Hz~1 MH
