品牌SIGLENT/鼎阳产地类别国产覆盖频率100 kHz-13.5 GHzMHz显示方式液晶屏外形尺寸378mm×284mm×126mmmm重量7.5Kgkg电动机功率75WKW应用领域生物产业,能源,电子

　　SNA5000A 系列矢量网络分析仪

　　测量频率范围涵盖 100 kHz-26.5 GHz，支持 2 端口 S 参数测量，差分(平衡)测量，时域测量，频谱分析，滤波器插入损耗、带宽、Q 值等一键测量，支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式，支持 SOLT、SOLR、TRL、Response、Enhanced Response 等完备的校准方法，可满足研发，生产等各种环境下的应用。

　　SNA5000A系列矢量网络分析仪

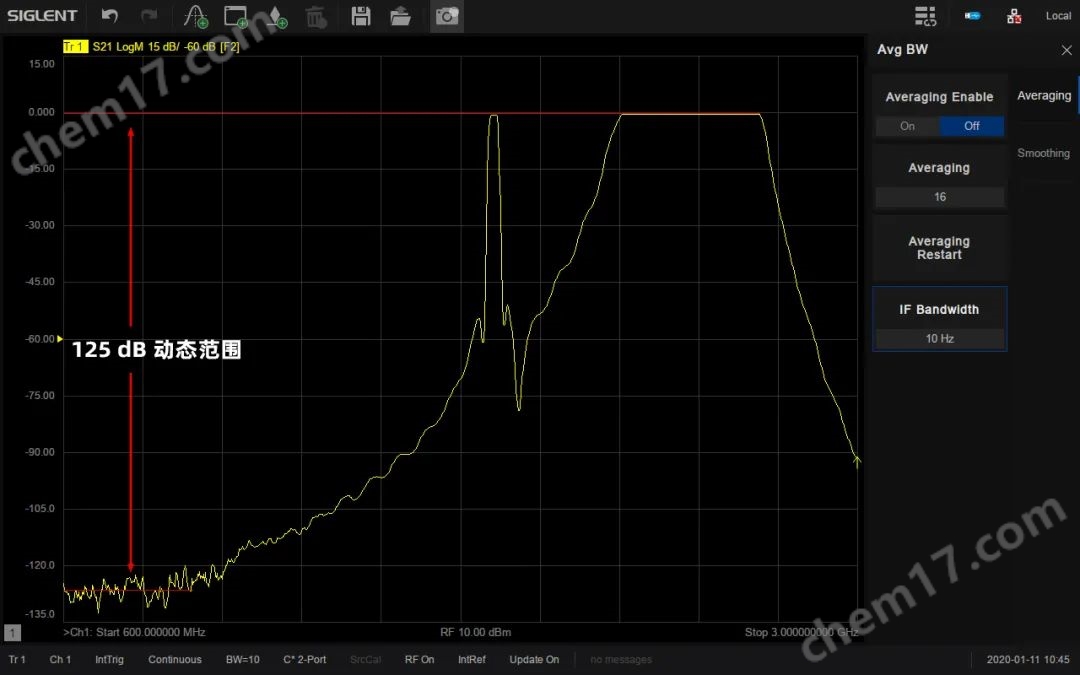

　　低噪声，高动态范围

　　系统动态范围是VNA一个非常重要的指标，它是VNA源的最大输出功率与测试端口本底噪声的差值。SNA5000A拥有最大125 dB的动态范围，可适用于对动态范围要求比较高的测试场景，比如同时测量滤波器的通带和带外抑制性能。

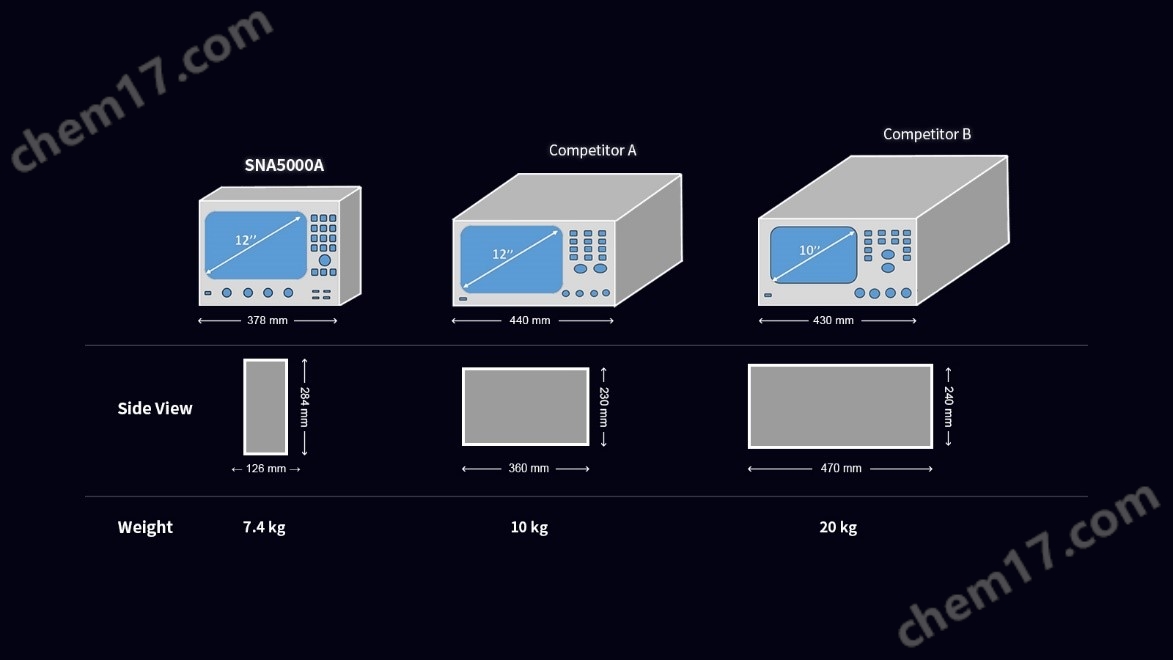

　　先进的外观设计不管是在研发还是在现代化的生产线，区别于传统笨重的矢量网络分析仪，SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。 多样化的显示

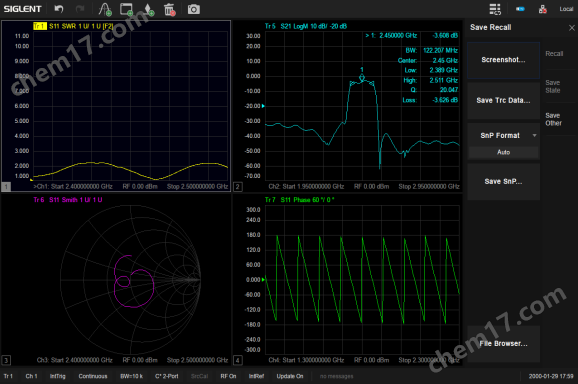

　　除开外观设计，其先进的用户界面，配合上12.1英寸超大触摸屏与外接的鼠标和键盘，让工程师能更快的添加或删除窗口，通道和迹线。SNA5000A支持在多个窗口下，添加多条迹线进行S参数测量。并且测量结果，可以多种数据格式显示，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。

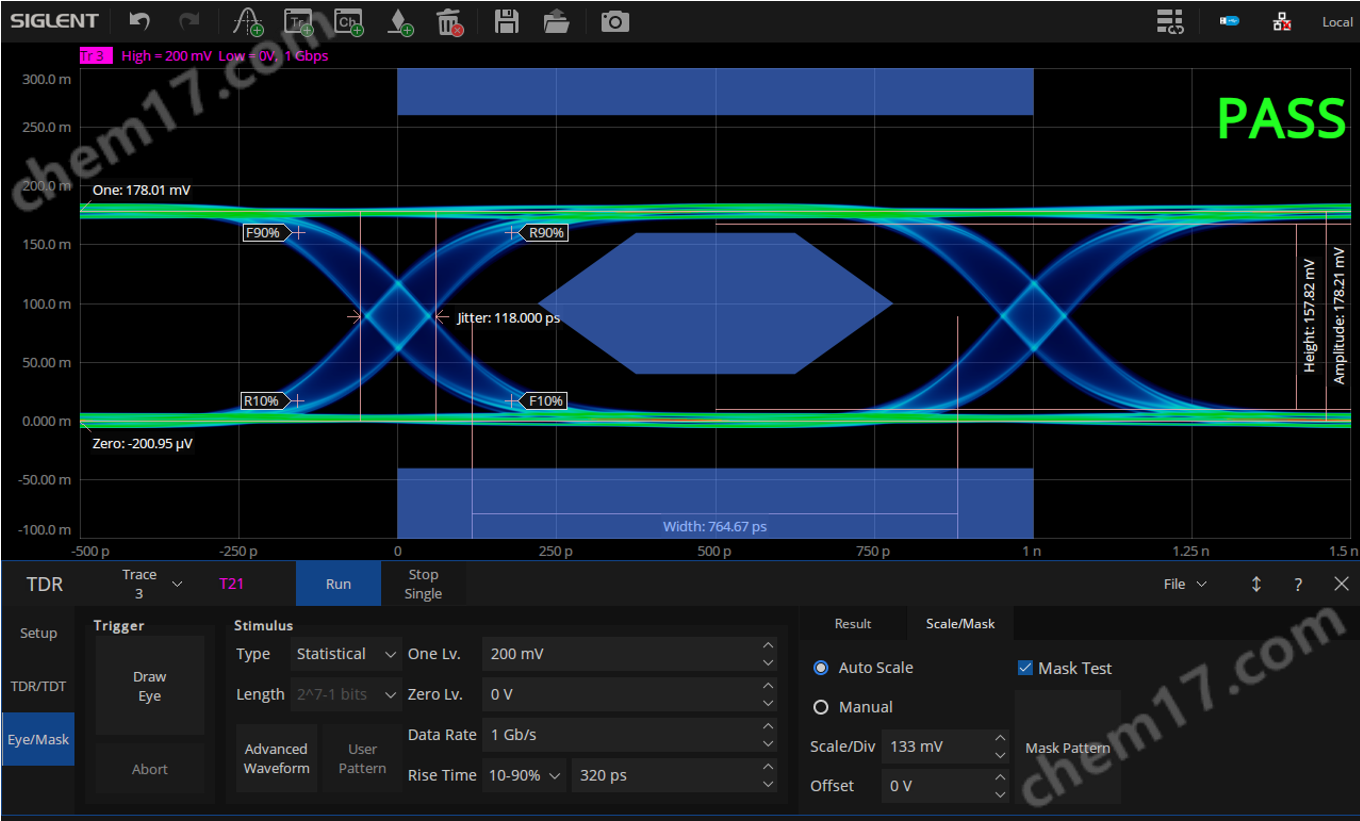

　　  时域分析功能及眼图功能在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。

　　另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。

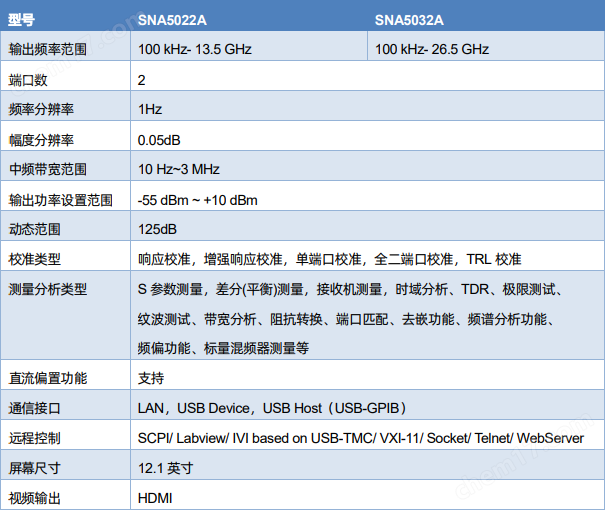

　　SNA5000A系列矢量网络分析仪型号 输出频率范围 端口数 频率分辨率 幅度分辨率 中频带宽范围 输出功率设置范围 动态范围SNA5032A 100 kHz-26.5 GHz 2 1Hz 0.05dB 10 Hz~3 MHz -55 dBm ~ +10 dBm 125dBSNA5022A 100 kHz-13.5 GHz 2 1Hz 0.05dB 10 Hz~3 MHz -55 dBm ~ +10 dBm 125dB
