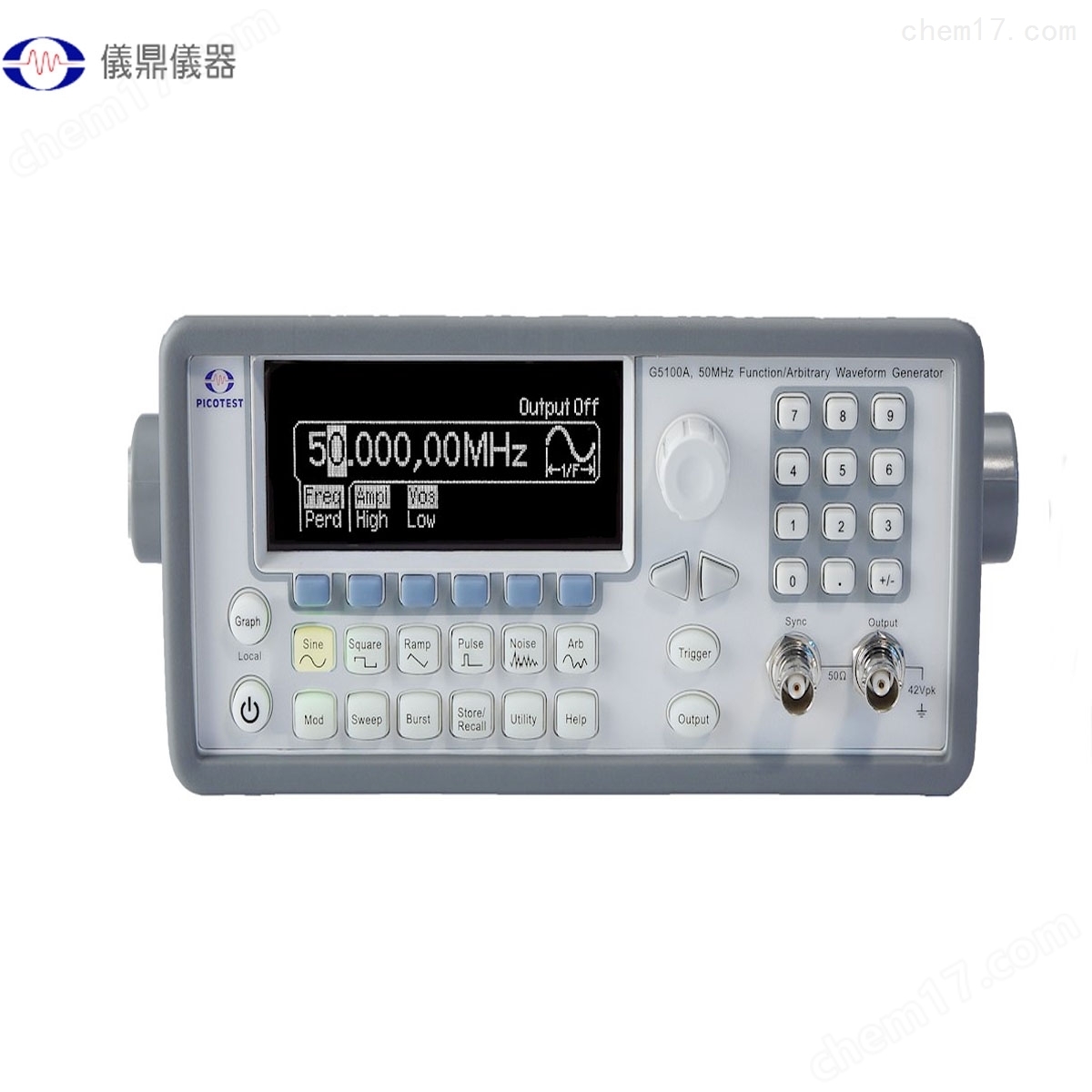

　　中国台湾仪鼎PICOTEST函數/任意波形发生器

　　50MHz 正弦波與25MHz方波與10MHz任意波

　　14位元，125 MSa/s, 256 K取樣點的任意波形

　　脈波、鋸齒波(Ramp)、三角波雜訊與直流波形

　　線性與對數掃瞄及叢發操作

　　AM, FM, PM, FSK, 及PWM 等調變類型

　　20 mVpp 至 20 Vpp 開放式迴路振輻範圍

　　可透過USB、LAN和選購的GPIB來連接電腦

　　適用於信號設定的視覺驗證之圖形模式。

　　可透過Pattern Out介面送出16位元的資料

　　免費提供波形編輯軟體

　　容易上手的介面操作

　　G5100A函數/任意波形產生器規格表

　　超強效能、*波形

　　儀鼎儀器 G5100A 50MHz 任意波形產生器採用DDS (Direct Digital Synthesis) 技術，可輸出準確、穩定且無雜訊的低失真正弦波訊號。另外，G5100A還能以上升/下降時間低於10ns, 頻率高達25MHz的方波，以及zui高200KHz的線性鋸齒波來滿足使用者使用上的需求。

　　中国台湾仪鼎PICOTEST函數/任意波形发生器脈波的產生

　　G5100A 可以產生zui高10MHz的可調邊緣時間脈波。也由於G5100A提供了可調的週期、脈寬與振幅，因此在需要彈性脈衝訊號的應用上是相當適合的。

　　自訂波形的產生

　　G5100A具備了14位元的解析度以及125 MSa/s的取樣率，並彈性地提供使用者所需波形。它也可以讓使用者儲存zui多五筆波形，其中四筆(4 x 256 K Points）在*記憶體中、一筆在暫存記憶體中。

　　免費提供波形編輯軟體WavepattR

　　儀鼎自創的波形編輯軟體WavepattR可讓使用者輕易的產生、編輯及下載複雜的波形，而且本軟體亦可以接收並編輯來自安捷倫示波器MSO8104的波形。

　　中国台湾仪鼎PICOTEST 函數/任意波形发生器圖形模式

　　5100A的圖形顯示模式可以讓使用者搭配軟鍵操作信號設定時，以視覺驗証各項設定。

　　透過Pattern Out端口傳輸資料

　　使用者可以透過附加在波形編輯軟體中的WavepattR功能編輯16位元資料，並可將該資料儲存下來。然後，再根據使用者應用上的需求，透過後置面板上的Pattern Out端口將資料傳輸出去。

　　容易上手的操作介面

　　G5100A的前置面板既簡單又好操作。使用者只要按一兩個鍵就能使用所有重要的功能，並可以利用旋鈕或數字鍵來調整頻率、振幅、偏移及其它參數。使用者甚至可以直接以Vpp, Vrms, dBm 或高低位準來輸入電壓值。在時序參數方面，則以赫茲(Hz) 或秒為單位輸入。

　　簡單好用的功能

　　使用者可以輕易的使用下列功能：

　　內部可調變的AM, FM, PM (PSK), FSK 和 PWM功能。

　　內建線性與對數掃瞄功能(可任選1 ms 到 500 s之間的掃瞄速率)。

　　叢發模式操作功能(可選擇每個期間的週期數)。

　　遠端操控功能(可透過標準的USB、LAN 或選購GPIB作為通訊介面，並可在附加的軟體中使用SCPI

　　指令集操控G5100A)。

　　?可透過面板或遠端操控調整相位及校正。

　　 支援外部頻率參考源

　　G5100A 外部頻率參考源可以讓使用者與另一部10 MHz時脈的G5100A保持同步，並可以透過前置面板或遠端電腦來執行相位調整，以連到精確的相位校準及調整結果。
