品牌其他品牌应用领域能源,电子

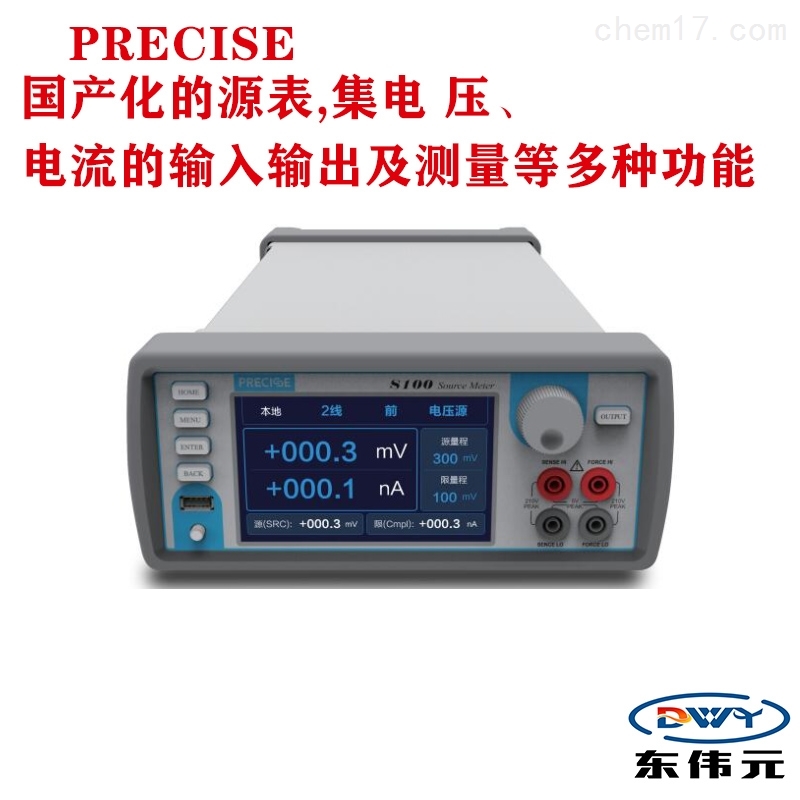

　　数字源表S200系列是历时多年打造的高精度、大动态范围、数字触摸的*国产化的源表,集电 压、电流的输入输出及测量等多种功能。最大输出电压300V，最小测试电流lOOpA ，支持四象 限工作，因此广泛应用于各种电气特性测试：半导体IC或元器件、功率器件、传感器、有机材料与纳米材料等特性测试和分析

　　产品应用：

　　1、分立半导体器件特性测试：电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三 极管、MOSFET. SiC、GaN等器件；

　　2、能量与效率特性测试：LED/AMOLED、太阳能电池、电池、DC-DC转换器等；

　　3、传感器特性测试：电阻率、霍尔效应等；

　　4、有机材料特性测试:电子墨水、印刷电子技术等；

　　5、纳米材料特性测试：石墨烯、纳米线等；

　　电压及电流精度：（不同型号电压量程由差异，以选型指南为准）

　　电压

　　源

　　测量

　　里*王

　　分辨率

　　准确度 ±(% rdg.+volts)

　　分辨率

　　准确度 ±(% rdg.+volts)

　　300mV

　　30uV

　　0.1%±300uV

　　30uV

　　0.1%±300uV

　　3V

　　300uV

　　0.1%±500uV

　　300uV

　　0.1%±500uV

　　30V

　　3mV

　　0.1%±3mV

　　3mV

　　0.1%±3mV

　　300V

　　30mV

　　0.1%±30mV

　　30mV

　　0.1%±30mV

　　电流

　　源

　　测量

　　量程

　　分辨率

　　准确度 ±(%rdg.+A)

　　分辨率

　　准确度 ±(%rdg.+A)

　　lOOnA

　　lOpA

　　0.1%±0.5nA

　　lOpA

　　0.1%±0.5nA

　　luA

　　lOOpA

　　0.1%±3nA

　　lOOpA

　　0.1%±3nA

　　lOuA

　　InA

　　0.1%±5nA

　　InA

　　0.1%±5nA

　　lOOuA

　　lOnA

　　0.1%±50nA

　　lOnA

　　0.1%±50nA

　　1mA

　　lOOnA

　　0.1%±300nA

　　lOOnA

　　0.1%±300nA

　　10mA

　　luA

　　0.1%±5uA

　　luA

　　0.1%±5uA

　　100mA

　　lOuA

　　0.1%±20uA

　　lOuA

　　0.1%±20uA

　　1A

　　lOOuA

　　0.1%±2mA

　　lOOuA

　　0.1%±2mA

　　

　　数字源表最大输岀功率：30W,四象限源和麟模式

　　源限度

　　电压源:±30V（ VIA量程），±300V （ 4100mA量程）；

　　电流源

　　±1.O5A （ M30V量程）,±105mA （ M300V量程）；

　　过量程

　　105%量程，源和测量；

　　稳定负载电容

　　<22nF ；

　　宽带噪声（20MHz）

　　2mV RMS （典型值）,<20mV Vp-p （典型值）；

　　线缆保护电压

　　输岀阻抗1KQ ,输出电压偏移<80uV ；

　　最大采样速率

　　1000采样点/秒；

　　触发

　　支持10触发输入及输岀，触发极性可配置；

　　输岀接口

　　前后面板香蕉头插座输出，同一时刻只能用前或者后面板接口；

　　通信口

　　RS-232、GPIB、以太网；

　　电源

　　AC 100-240V 50/60HZ ；

　　工作环境

　　25±10°C ；

　　尺寸

　　106mm高 x 255mm宽 x 425mm长;

　　重量

　　5Kg;
