品牌SIGLENT/鼎阳产地类别国产类型数字示波器通道数2带宽100MHzMHz采样率1 GSa/sGS/s记录长度12 Mptsk波形捕获率400,000 wfms/swfms/s外形尺寸276mm X 168mm X 68mmmm重量3.5Kgkg电动机功率0KW应用领域医疗卫生,化工,石油,能源,电子

　　鼎阳SHS800X系列手持示波器

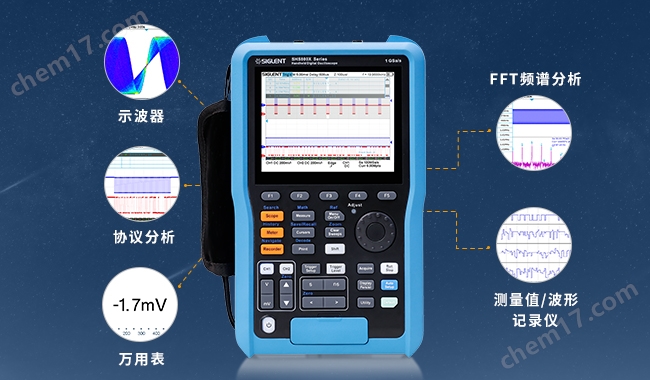

　　● 集示波器，万用表，波形记录仪，测量值记录仪，协议分析，FFT频谱分析仪于一体

　　● 带宽70 MHz、100 MHz、200 MHz，存储深度12 Mpts，采样率1 GSa/s

　　● SPO数字荧光技术，波形刷新率10 万帧/秒（Sequence模式下可达40 万帧/秒）

　　● 重量仅为1.75 kg，标配便携式单肩包，能轻松装入多种探头以及配件

　　● 基于硬件实现的真有效值万用表

　　● 新款锂电池，容量6900 mAh，续航时间达到5.5 小时

　　● 防尘防水级别达到IP51 级

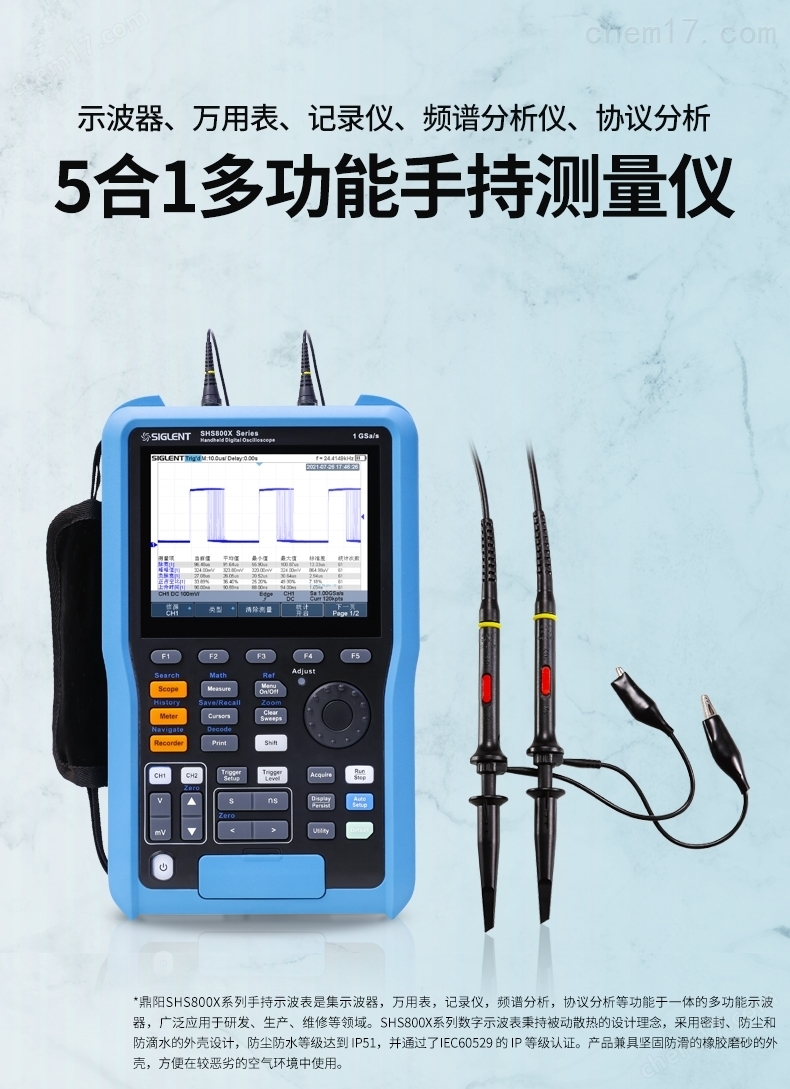

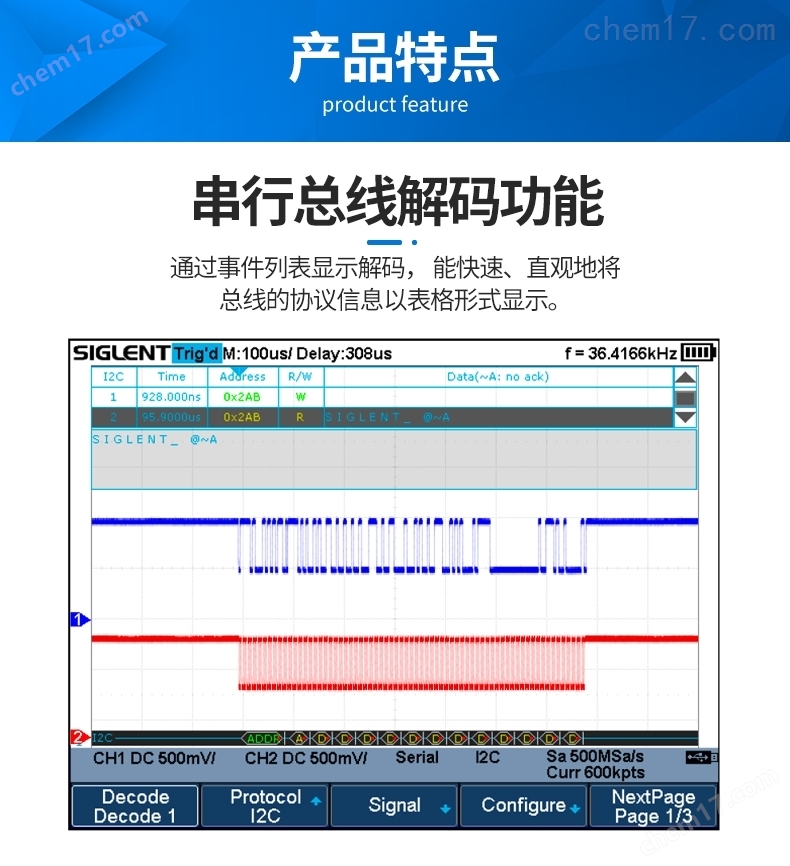

　　多能合一鼎阳SHS800X系列手持示波表是集示波器，万用表，记录仪，频谱分析，协议分析等功能于一体的多功能示波器，广泛应用于研发、生产、维修等领域。示波器：采用鼎阳SPO数字荧光示波器技术，刷新率达40 万帧/秒，数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。万用表：基于硬件实现的真有效值测量，不仅可以测量多种参数值，还可以绘制示波器和万用表测量值的趋势图。

　　记录仪：在25 kSa/s采样率下，可记录并回放波形长达22 小时。

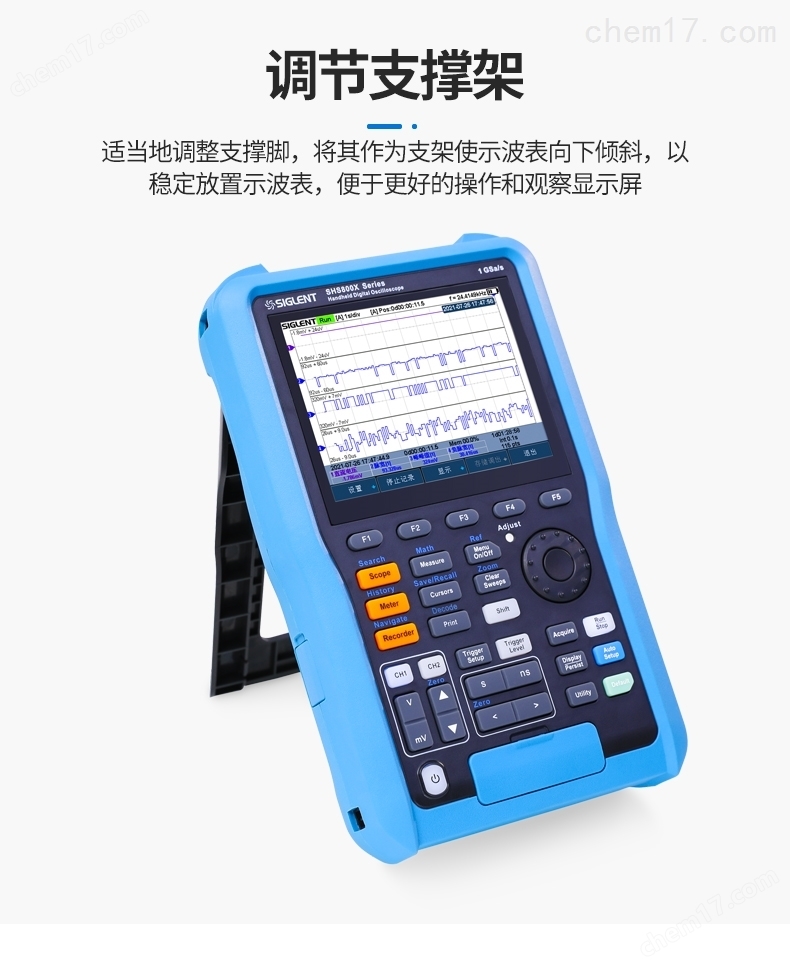

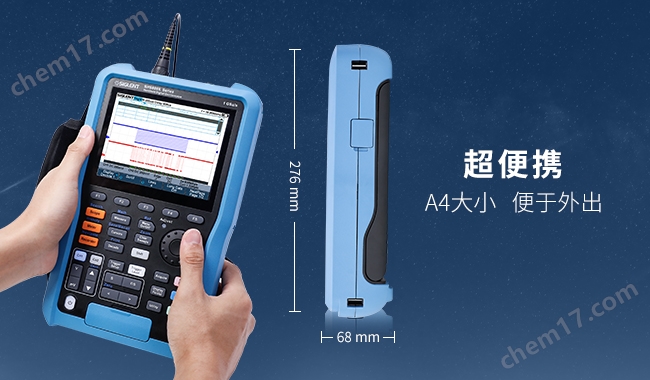

　　超便携小于A4纸的前面板尺寸缩小了仪器体积，后面板支撑架支持立式放置，侧边尼龙提手方便手持操作。标配的肩包可同时装下机身以及探头等配件，便于外出携带。注：尺寸：276 mm * 168 mm * 68 mm；质量：1.75 kg

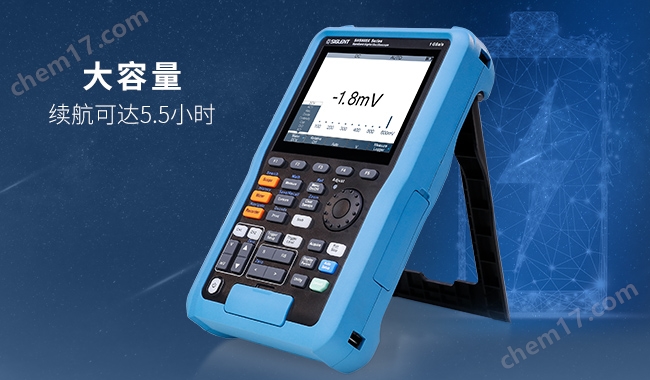

　　超长续航

　　自带6900 mA大容量充电锂电池，续航时间可达5.5 小时，电池通过UL认证，安全可靠。采用电池供电，大大增加了仪器的使用场景，使得其在现场测试中，有非常大的优势。

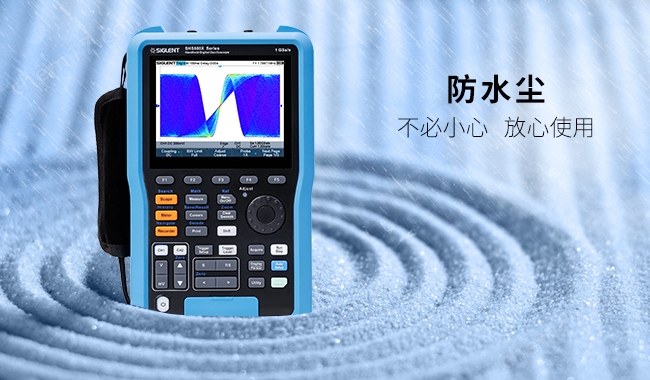

　　IP51级防尘防水SHS800X系列手持示波表支持IP51 级防尘防水，仪器正常运作不受细小灰尘侵入和垂直落下水滴影响，可胜任多种复杂环境中的测试。

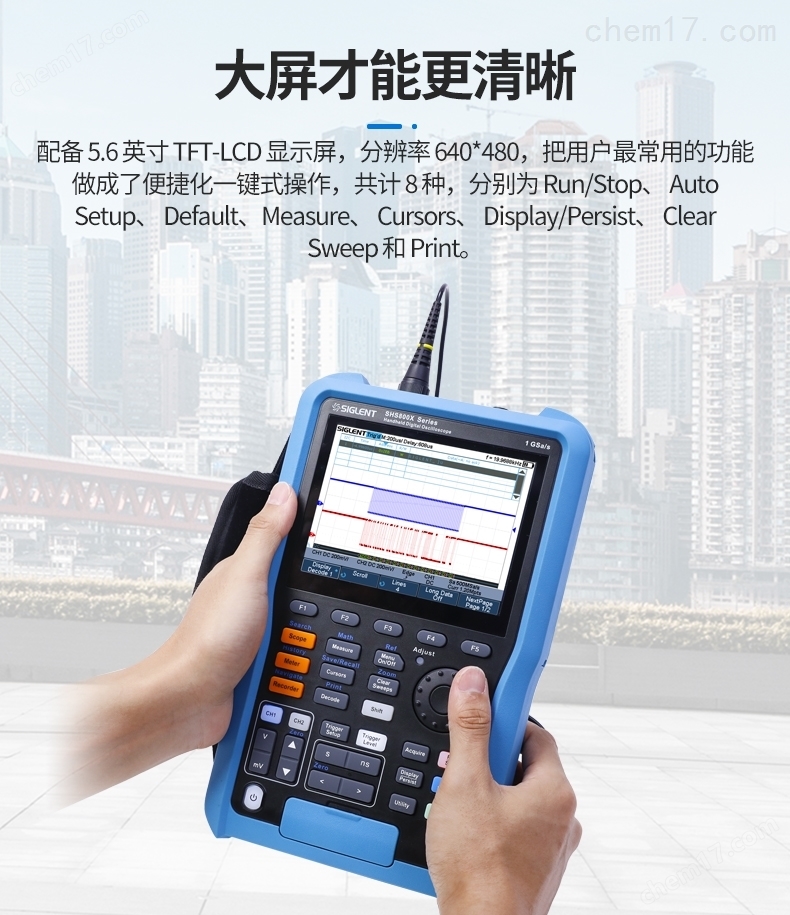

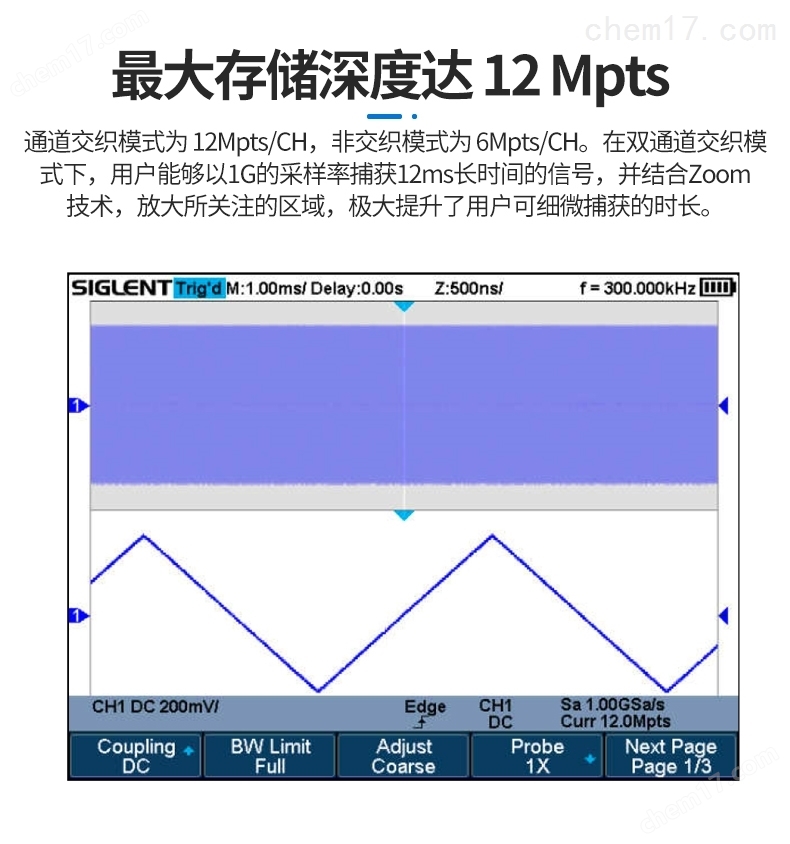

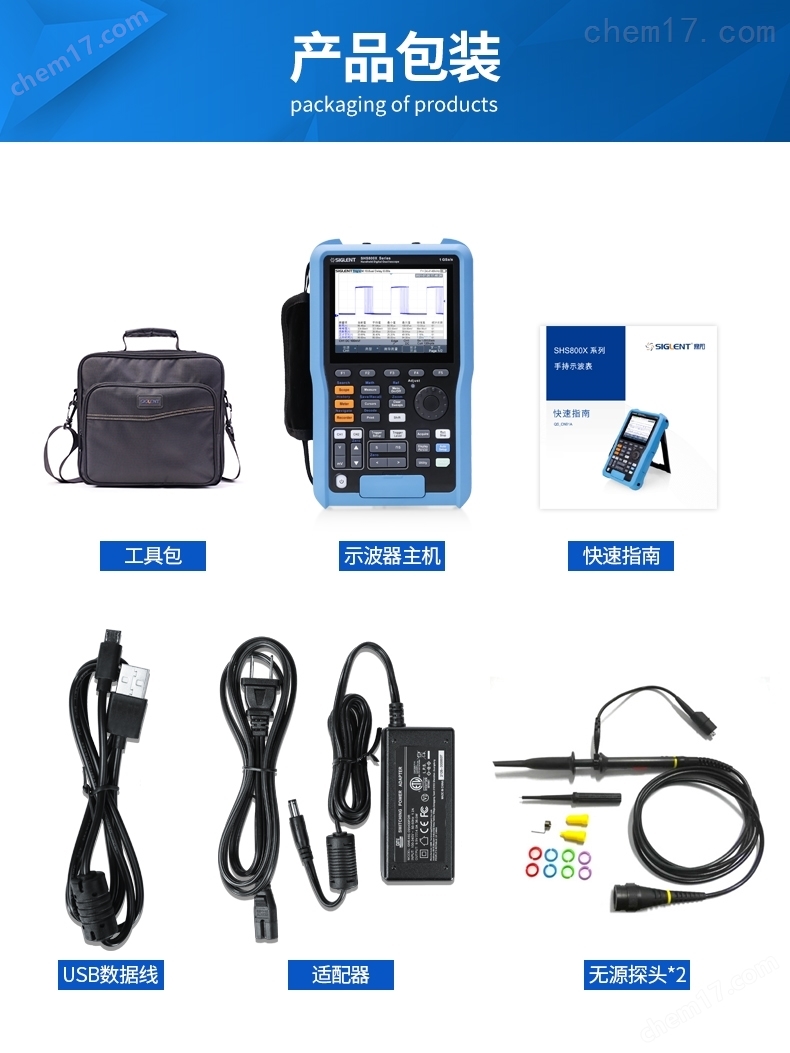

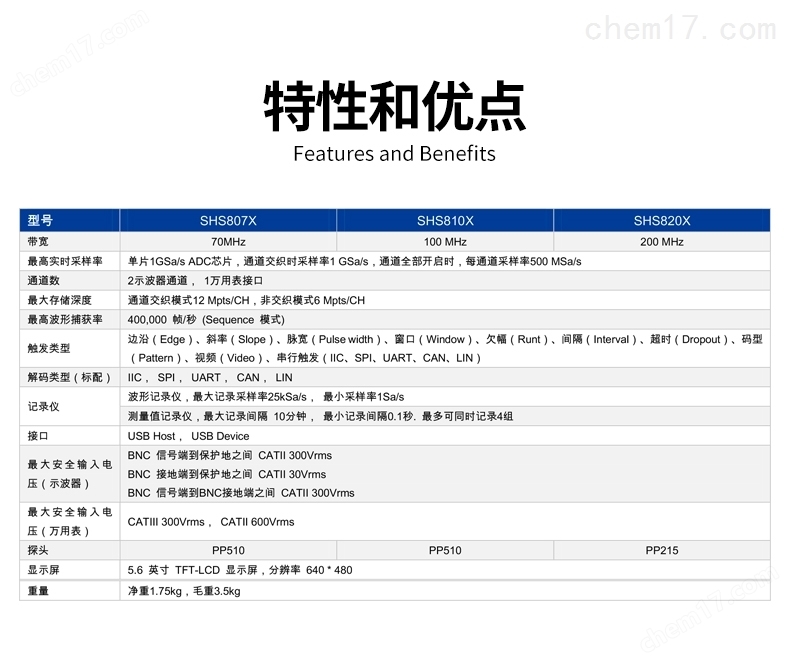

　　规格参数示波器部分SHS807XSHS810XSHS820X带宽70 MHz100 MHz200 MHz最高实时采样率单片1 GSa/s ADC芯片，通道交织时采样率1 GSa/s，通道全部开启时，每通道采样率500 MSa/s通道数2示波器通道，1万用表接口最大存储深度通道交织模式12 Mpts/CH，非交织模式6 Mpts/CH最高波形捕获率400,000 帧/秒 (Sequence 模式)触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）解码类型（标配）IIC， SPI， UART， CAN， LIN记录仪波形记录仪，最大记录采样率25 kSa/s，最小采样率1 Sa/s测量值记录仪，最大记录间隔 10 分钟，最小记录间隔0.1 秒.最多可同时记录4 组接口USB Host， USB Device最大安全输入电压（示波器）BNC 信号端到保护地之间 CATII 300 VrmsBNC 接地端到保护地之间 CATII 30 VrmsBNC 信号端到BNC接地端之间 CATII 300 Vrms最大安全输入电压（万用表）CATIII 300 Vrms， CATII 600 Vrms探头PP510PP510PP215显示屏5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480重量净重1.75 kg，毛重3.5 kg万用表部分分辨率6000 Counts直流电压测量60 mV600 mV-600 V±1%±15 digit±1%±5 digit交流电压测量60 mV600 mV-600 V±1%±15 digit±1%±5 digit直流电流测量60 mA-600 mA6 A-10 A±1.5%±5 digit±2%±5 digit交流电流测量60 mA600 mA6 A-10 A±1.5%±5 digit±2%±5 digit±3%±5 digit电容测量40 nF400 nF-400 μF±3%±10 digit±4%±5 digit)电阻测量600 ?-6 M?60 M?±1%±5 digit±3%±5 digit导通电阻 < 50 Ω时，蜂鸣器鸣叫二极管测试0-2 V一般特性界面显示5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480供电方式本机电池供电或外接直流适配器供电，内置可供电锂电池：6900 mAh 电池供电约5.5 小时外置适配器：100-240 V 50/60 Hz输入9 V、4 A输出机身尺寸276 mm * 168 mm * 68 mm配件无源探头两根、电源线、直流适配器、万用表笔型号带宽通道数最高实时采样率存储深度波形刷新率万用表功能记录仪参考价（含税）SHS807X70 MHz21 GSa/s12 Mpts400,000 帧/秒 (Sequence 模式)电压、电流、电阻等 八种常见功能长达22 小时￥3,988SHS810X100 MHz21 GSa/s12 Mpts400,000 帧/秒 (Sequence 模式)电压、电流、电阻等 八种常见功能长达22 小时￥4,688SHS820X200 MHz21 GSa/s12 Mpts400,000 帧/秒 (Sequence 模式)电压、电流、电阻等 八种常见功能长达22 小时￥6,888
