品牌SIGLENT/鼎阳产地类别国产类型数字荧光示波器通道数2 + EXT带宽70 MHzMHz采样率1 GSa/sGS/s记录长度16kptsk波形捕获率400,000wfms/s外形尺寸312mm X 134mm X 150mmmm重量3.5Kgkg电动机功率25W MaxKW应用领域医疗卫生,化工,能源,电子,交通

　　鼎阳SDS1000X-E系列超级荧光示波器

　　主要特性

　　● 2/4通道，1 GSa/s采样率

　　● 70 M/100 M/200 MHz带宽

　　● 1 M点 FFT 分析

　　● 14 M全采样点测量运算

　　● 标配IIC/SPI/UART/CAN/LIN串行触发和解码

　　● 选配MSO，16路数字通道

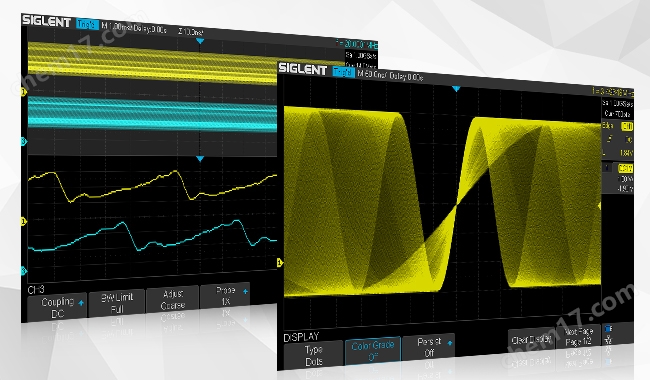

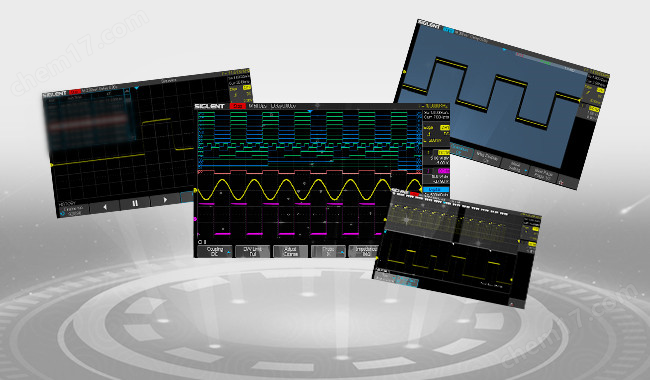

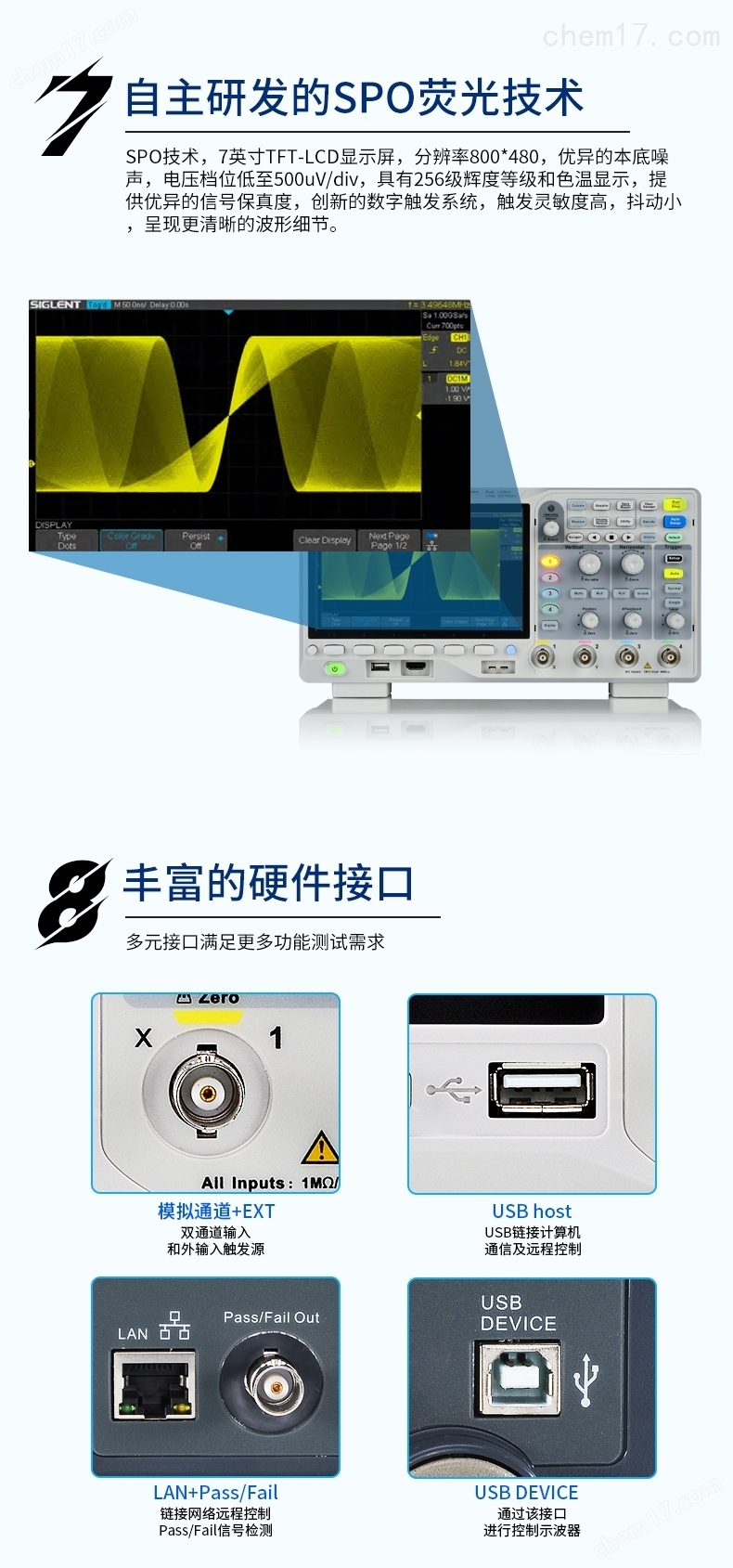

　　深存储，快刷新采用鼎阳*的SPO技术，数字触发系统，触发灵敏度高，抖动小256 级辉度和色温显示，更清晰波形刷新率400,000 wfm/s，轻松捕获异常波形14 Mpts存储深度，深入查看波形细节

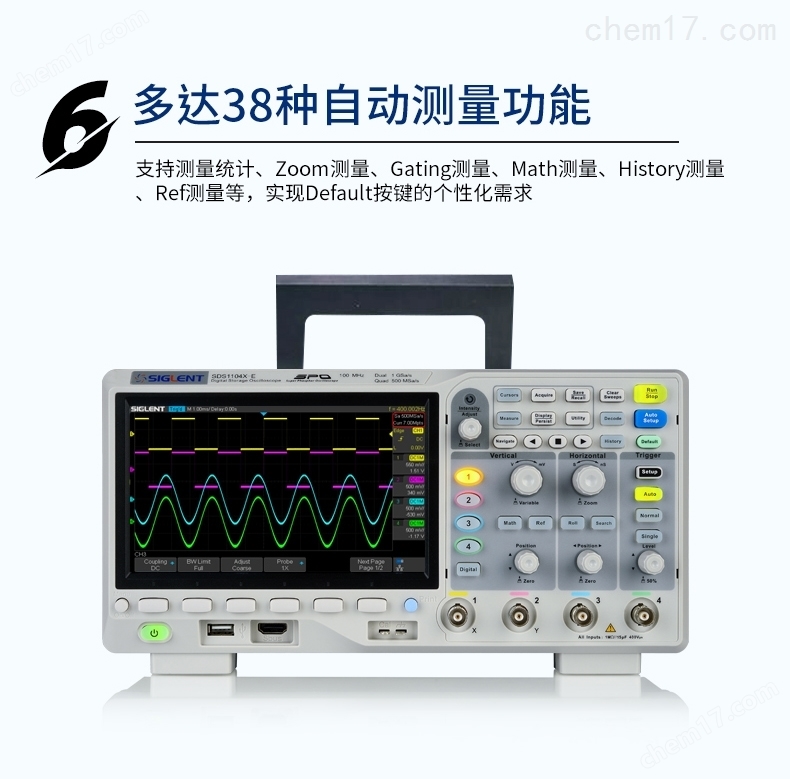

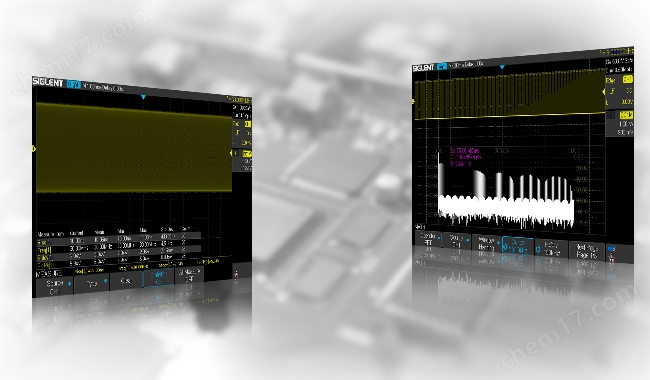

　　数据分析处理的一次变革14 M全采样点测量，测量精度和采样精度*相同，不失真14 M全采样点运算，增配协处理器完成，速度更快1 M点FFT运算，支持Peaks, Markers, FFT点数可选支持Zoom、Gating、Math测量和统计功能支持38种自动测量功能硬件加速运算，用户体验更畅快

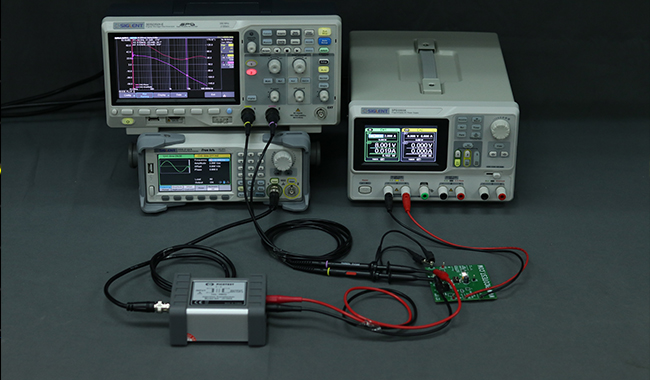

　　电源环路响应分析（波特图）在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。· 全新开发的波特图测量核心，更高的测量灵敏度和精度· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景· 人性化的UI设计，参数设置更友好· 列表和游标测量，分析结果更直观

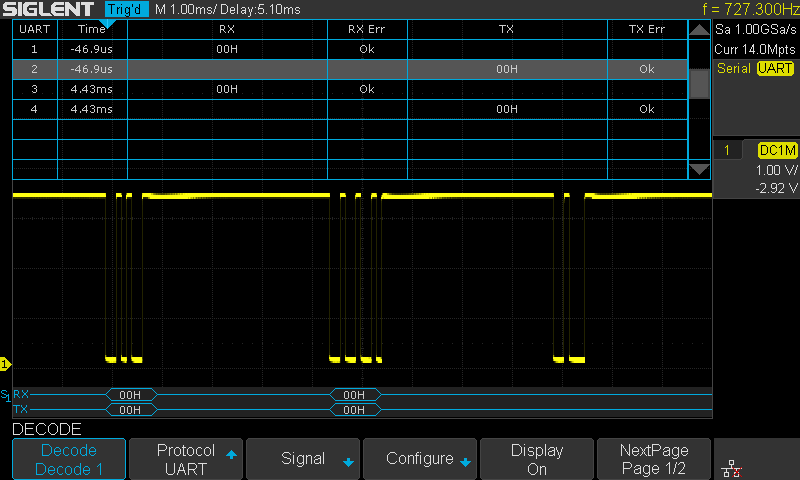

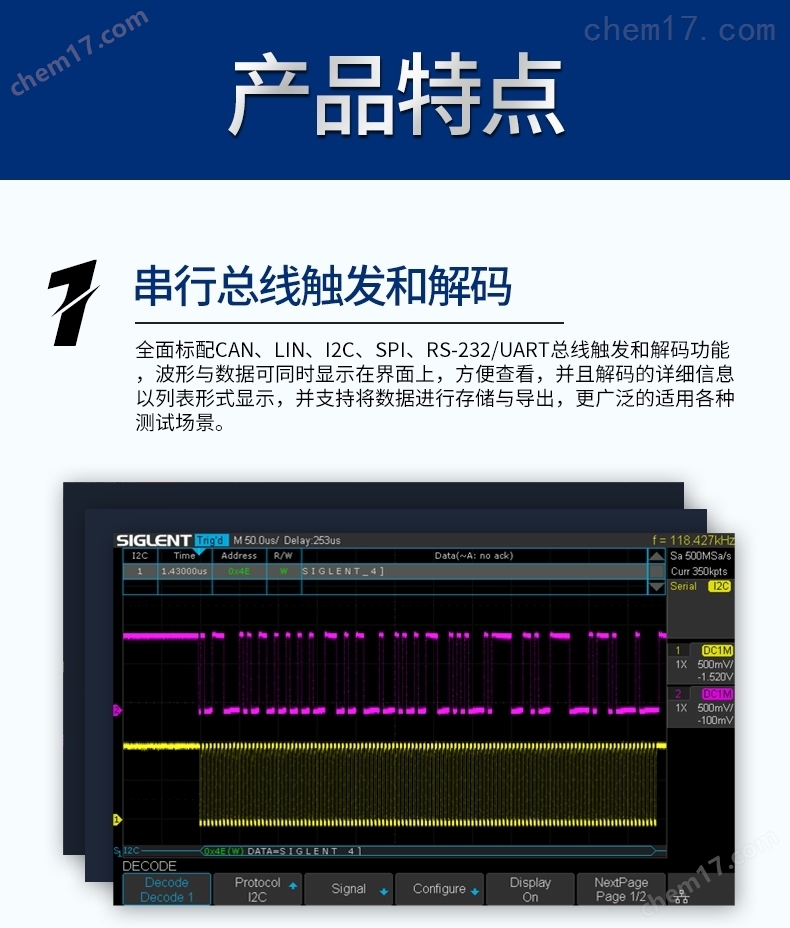

　　标配串行解码市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-E这款产品应广大工程师需求而生，此项功能作为标配，免费开放。波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。

　　强大的调试分析能力事件搜索和导航，快速定位感兴趣的事件MSO逻辑分析仪集成，混合信号分析利器历史模式和顺序模式结合，异常信号无所遁形基于硬件的Pass/Fail模式，适用于长期监测信号

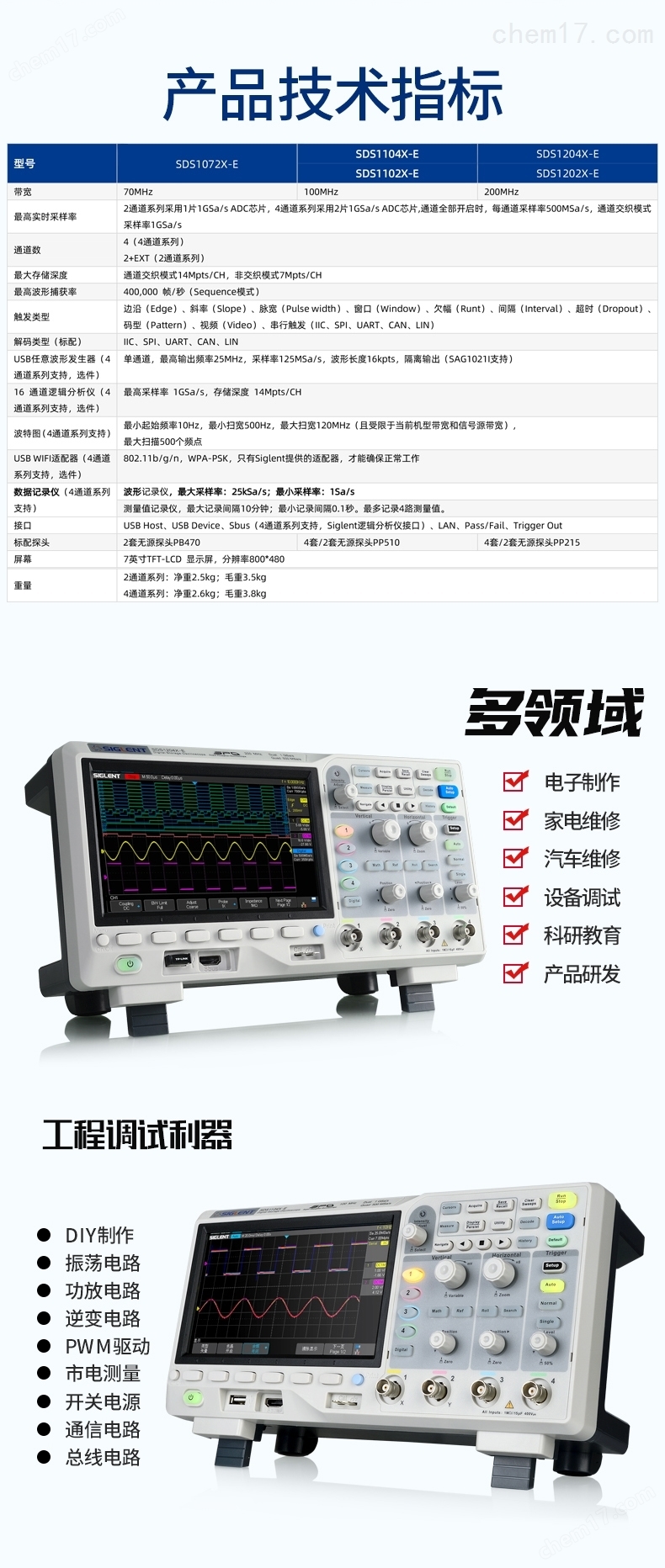

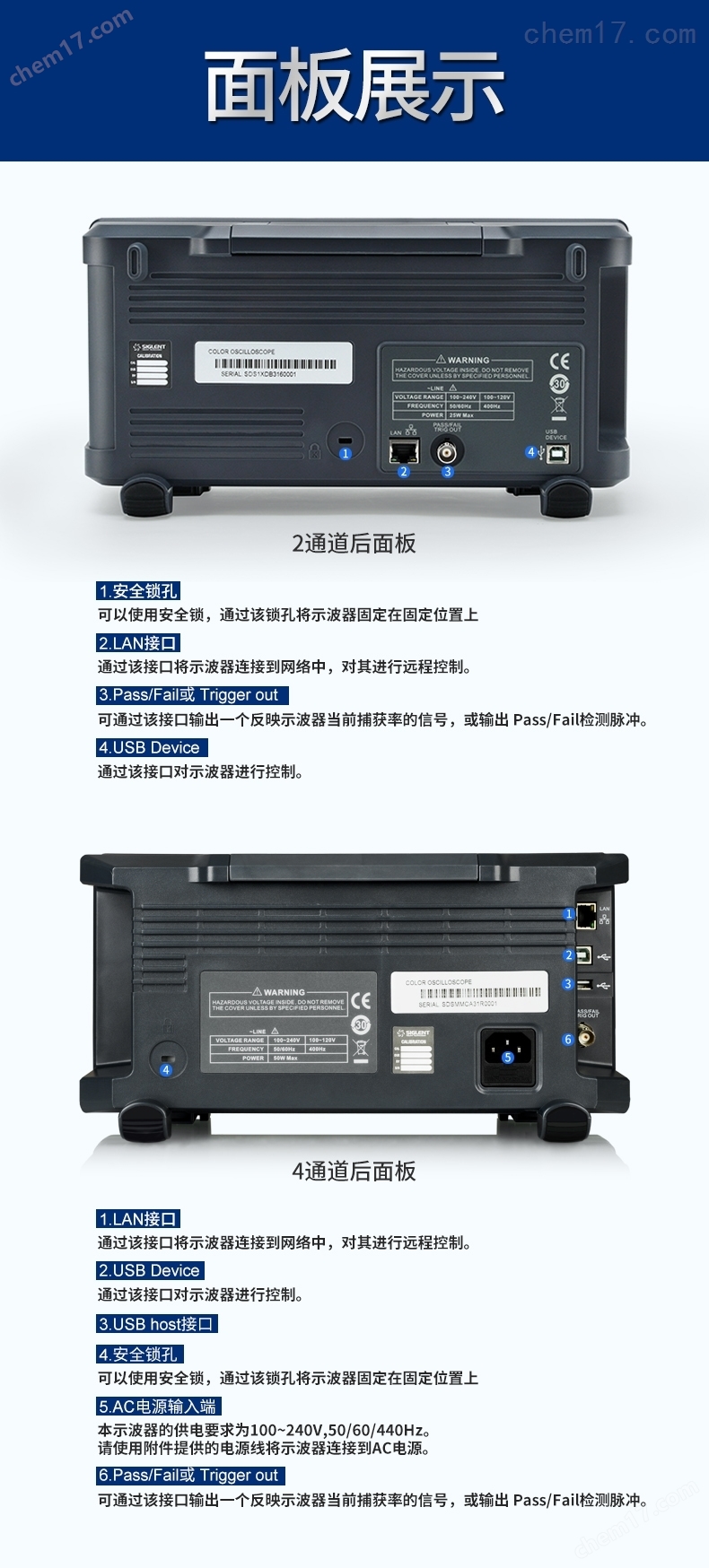

　　通过Web网页进行远程控制内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板*相同，使用起来更加简单方便。SDS1000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。规格参数带宽70 MHz 、100 MHz 、200 MHz实时采样率2 通道系列采用 1 片 1 GSa/s ADC 芯片，4 通道系列采用两片 1 GSa/s ADC 芯片 , 通道全部开启时，每通道采样率 500 MSa/s，通道交织模式采样率 1 GSa/s通道数4（4 通道系列）2+EXT（2 通道系列）存储深度通道交织模式 14 Mpts/CH，非交织模式 7 Mpts/CH最高波形捕获率400,000 wfm/s（Sequence模式）触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）解码类型（标配）IIC, SPI, UART/RS232, CAN, LINUSB任意波形发生器（4通道系列支持，选件）单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts16通道逻辑分析仪（4通道系列的，选件）最高采样率 1 GSa/s，存储深度 14 Mpts/CH波特图（4通道系列支持，选件）最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点USB WIFI适配器（4通道系列支持，选件）802.11b/g/n，WPA-PSK，只有 Siglent 提供的适配器，才能确保正常工作接口USB Host、USB Device、Sbus（4 通道系列支持，Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out标配探头4 套 /2 套无源探头 PB4704 套 /2 套无源探头 PP5104 套 /2 套无源探头 PP215屏幕7 英寸 TFT-LCD 显示屏，分辨率 800*480重量2 通道系列：净重 2.5 kg；毛重 3.5 kg4 通道系列：净重 2.6 kg；毛重 3.8 kg型号模拟带宽通道数最高实时采样率最高波形捕获率最大存储深度参考价(含税)SDS1204X-E200 MHz41 GSa/s400,000 wfm/s14 Mpts￥ 5,680SDS1202X-E200 MHz2 + EXT1 GSa/s400,000 wfm/s14 Mpts￥ 4,380SDS1104X-E100 MHz41 GSa/s400,000 wfm/s14 Mpts￥ 5,280SDS1102X-E100 MHz2 + EXT1 GSa/s400,000 wfm/s14 Mpts￥ 3,780SDS1074X-E70 MHz41 GSa/s400,000 wfm/s14 Mpts￥ 4,880SDS1072X-E70 MHz2 + EXT1 GSa/s400,000 wfm/s14 Mpts￥ 3,480
