产地类别国产类型数字荧光示波器通道数2 + EXT带宽500 MHzMHz采样率2 GSa/sGS/s记录长度0k波形捕获率500,000 wfm/swfms/s外形尺寸352 mm×224 mm×111 mmmm重量5.4 kgkg电动机功率80 W最大值, 50 W典型值,待机4 W典型值KW应用领域医疗卫生,能源,电子

　　鼎阳超级荧光示波器是一款高性能的电子测试仪器，主要用于测量和显示电信号的波形和特性。它采用了先进的数字信号处理技术和高亮度荧光显示屏，在信号采集、处理和显示方面具有出色的性能。　　该示波器的主要技术特点包括以下几个方面：　　1.高速采样：能够快速捕捉和精确显示各种复杂的电信号波形；　　2.多通道测量：该示波器可提供多独立通道进行同时测量，每个通道均可单独设置采样率、触发条件、时间基准等参数，实现对多个信号源的同时监测、分析和对比；　　3.智能触发：示波器内置了多种触发模式，如边沿触发、脉冲宽度触发、视频触发等，可根据不同的信号类型和特征进行自动触发，有效避免因信号不稳定而引起的误测或漏测；　　4.强大的数据处理能力：示波器支持FFT（快速傅里叶变换）、阻抗分析、自动测量、数据存储等多种数据处理功能，可实时显示信号的频谱图、时域图、相位图等各种特征参数；5.高亮度荧光显示：采用了高亮度P31型荧光屏幕，具有更高的亮度和对比度，可在不同的环境中实现清晰的波形显示和操作。

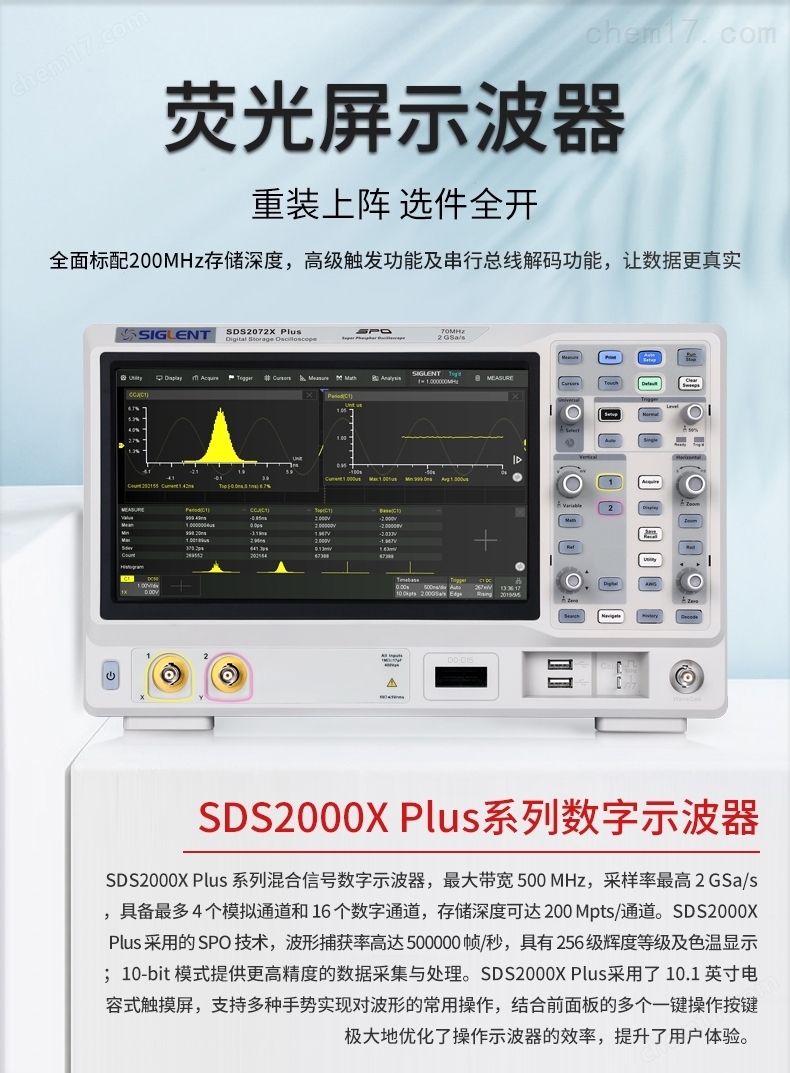

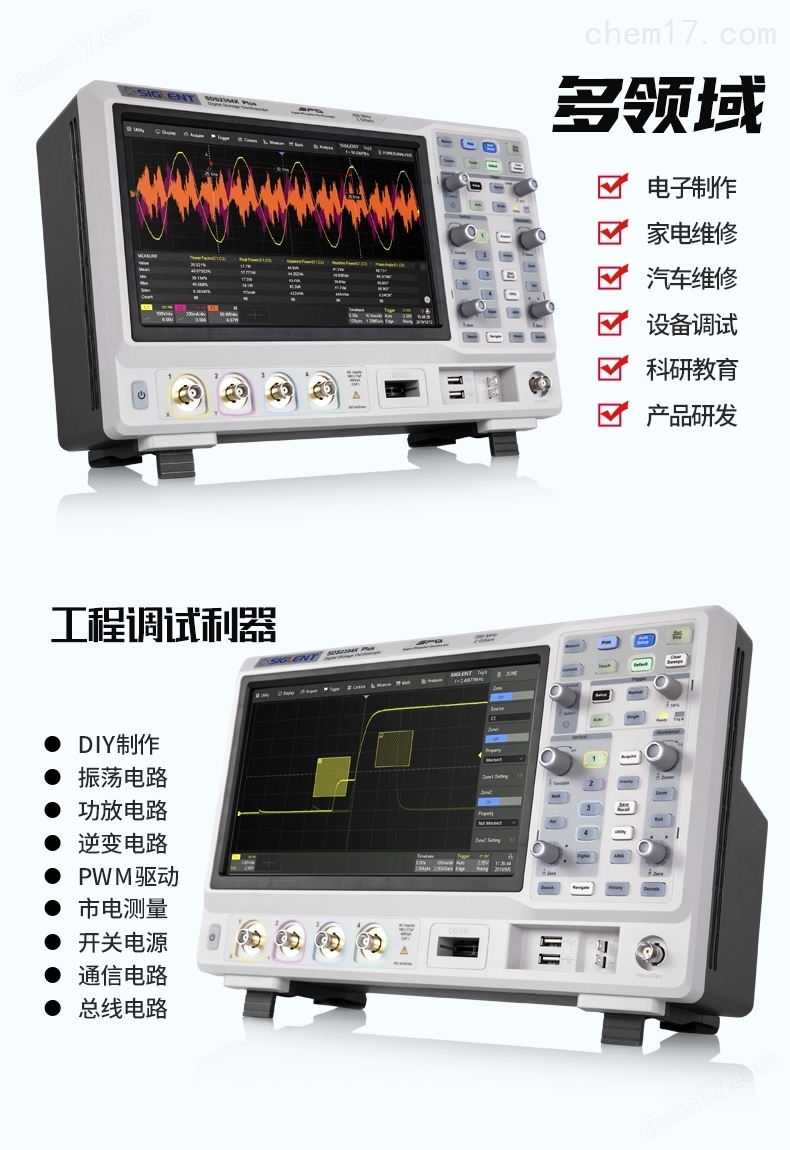

　　鼎阳SDS2000X Plus系列超级荧光示波器

　　模拟带宽70 MHz，100 MHz，200 MHz，350 MHz，500 MHz

　　实时采样率最高2 GSa/s

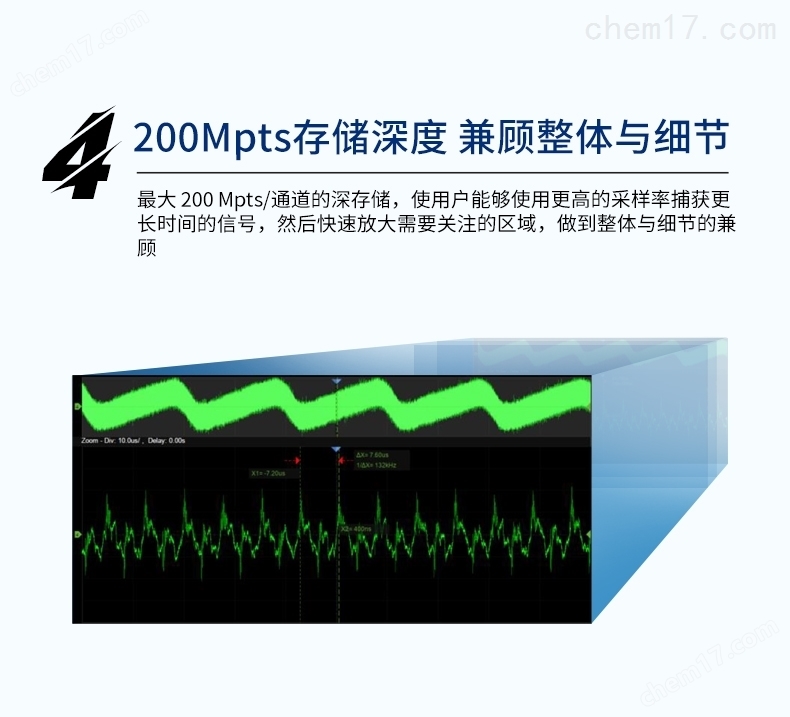

　　存储深度可达200 Mpts/ch

　　波形捕获率达500,000 wfm/s 优秀的用户界面和用户体验· 配备10.1 英寸TFT-LCD 大显示屏，分辨率1024*600；· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；· 内嵌WebServer，可直接通过网页远程访问和操作示波器；· 支持鼠标和键盘操作

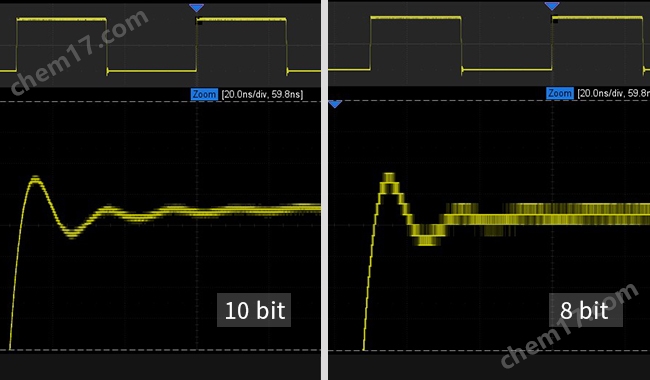

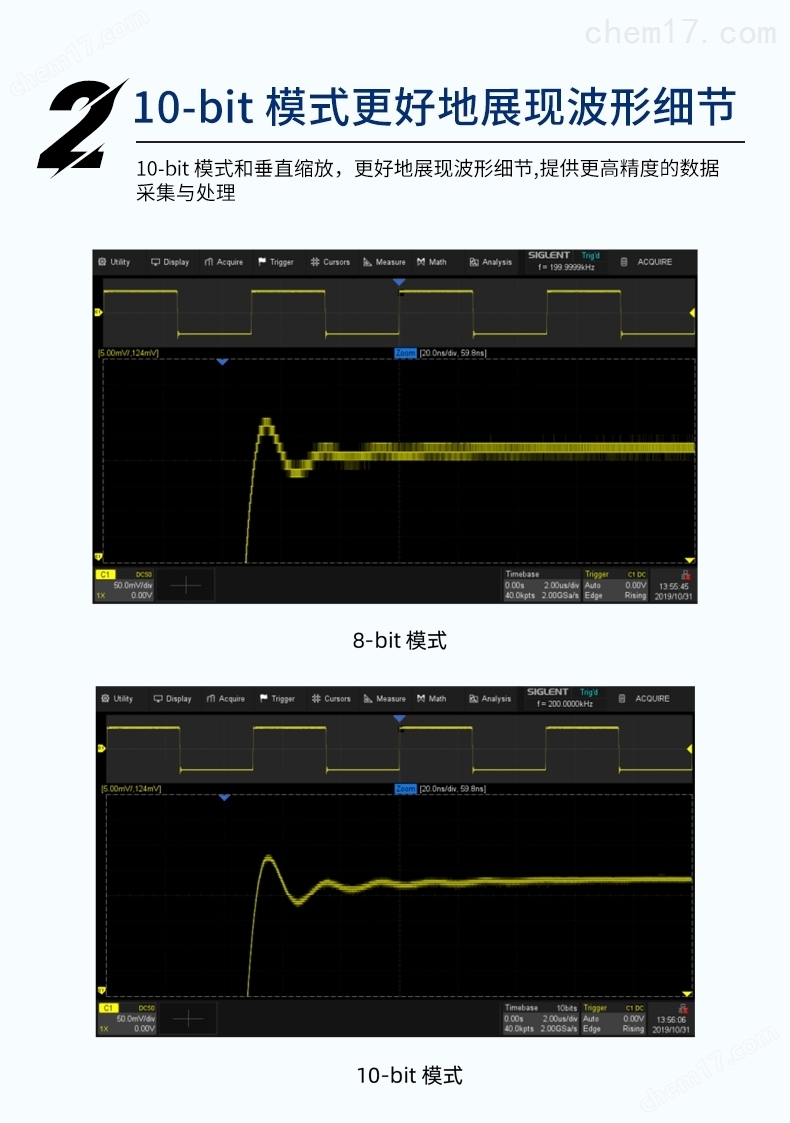

　　 10-bit模式，更好地还原波形细节垂直分辨率用来描述数字示波器中ADC的位数，即位数越高，垂直分辨率越高，显示波形就越接近真实波形。如图，分别是 8-bit 模式和 10-bit 模式下的波形图。

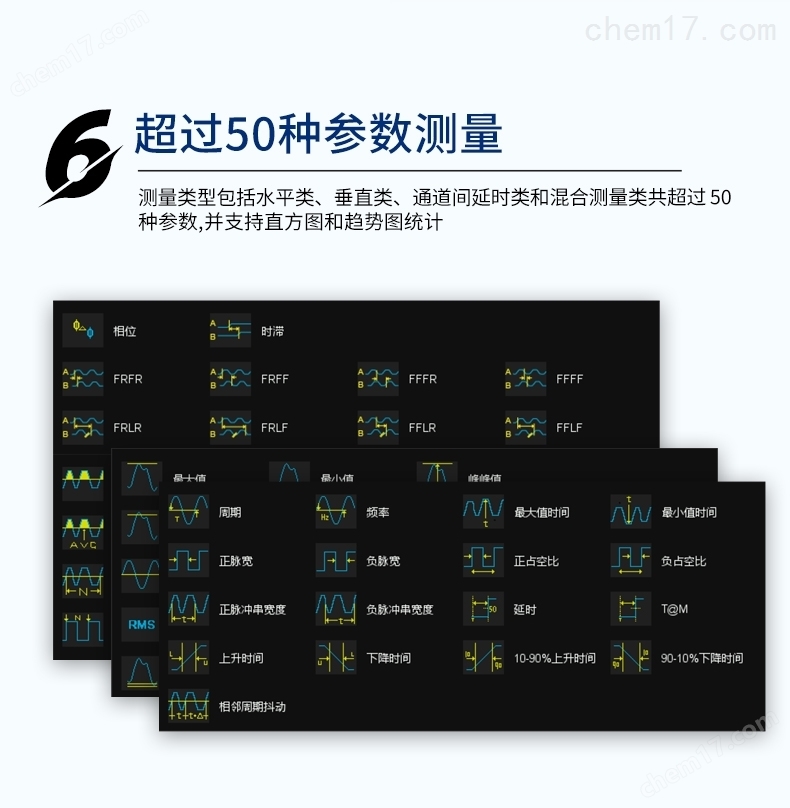

　　便捷的测量参数统计功能参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有特定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。

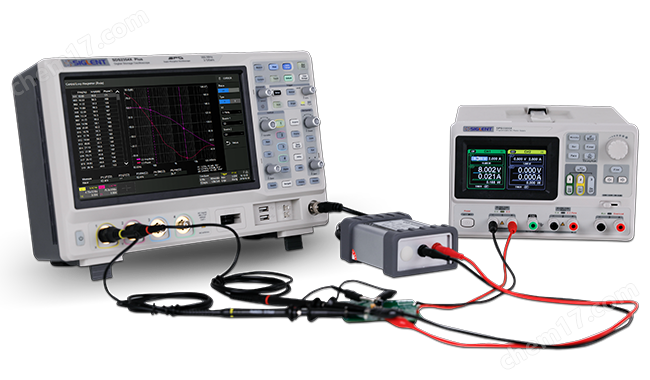

　　强大的电源测试功能· 波特图（标配）：利用波特图测试系统的频率响应或环路稳定性，在一定领域取代昂贵的网络分析仪。可搭配内置波形发生器或外置SDG系列任意波形发生器；· 电源分析（选配）：电源分析选件能帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量、谐波、浪涌电流、开关损耗、输出纹波、瞬变响应、电源抑制比、功率效率等。

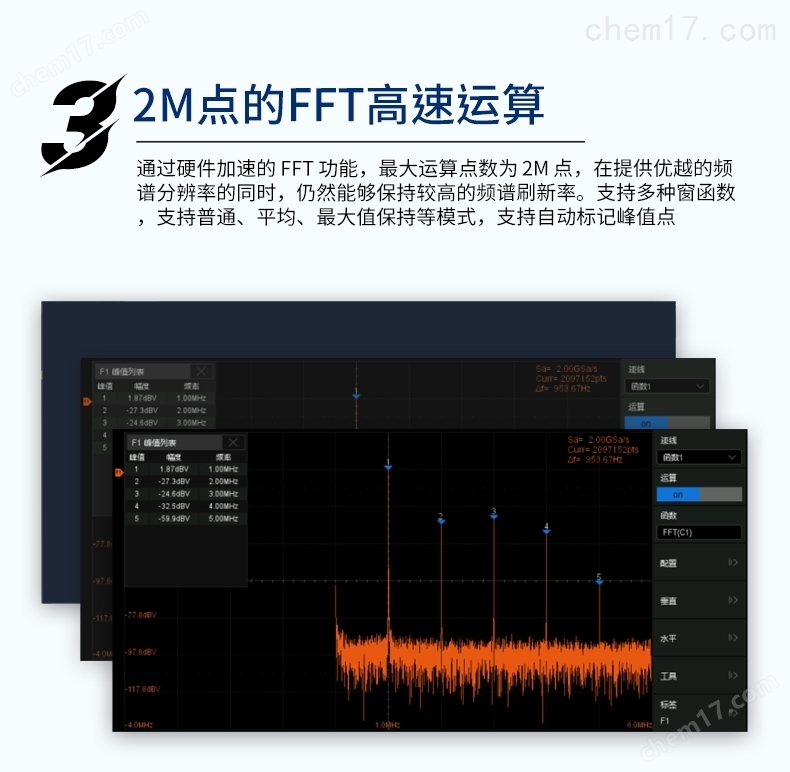

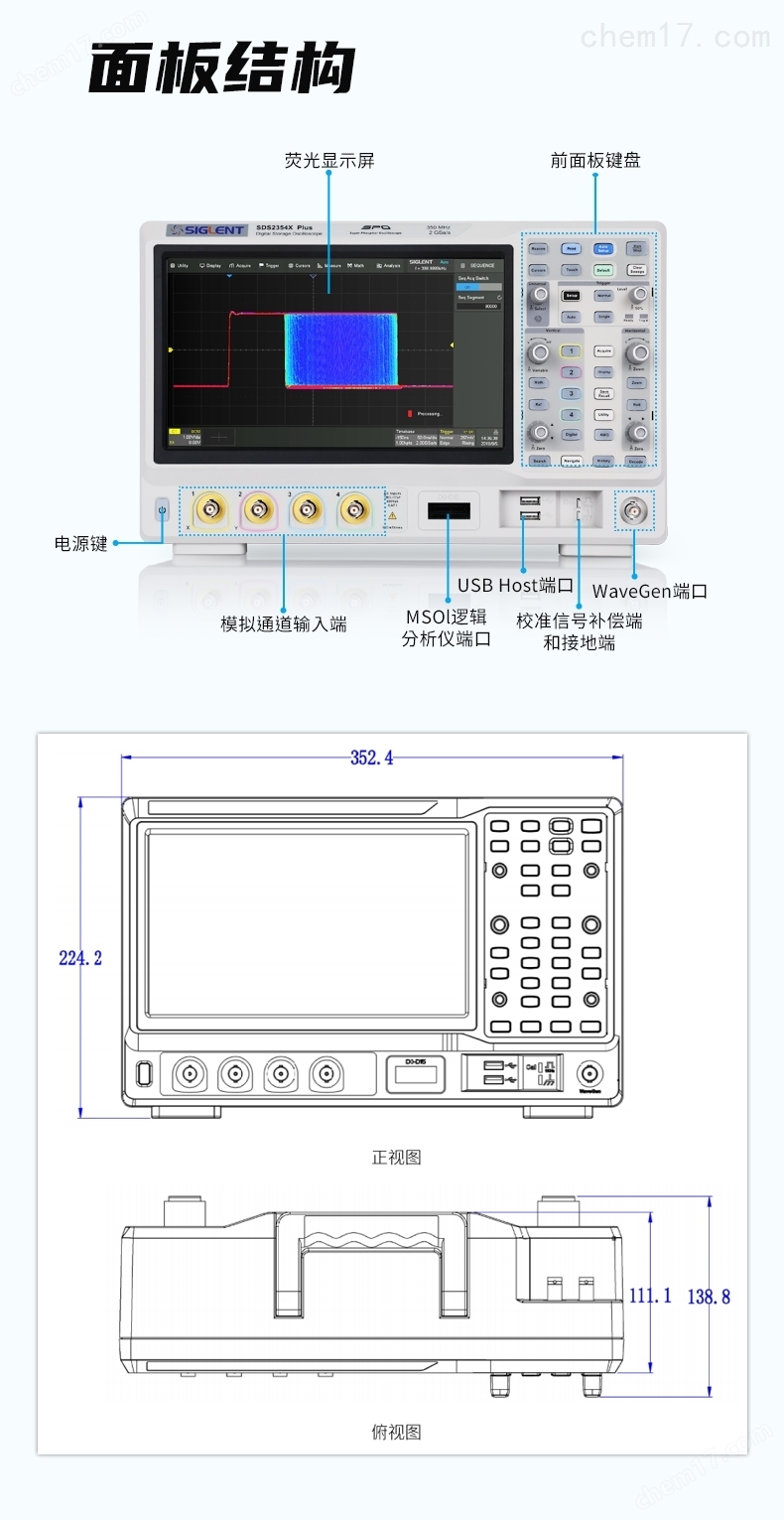

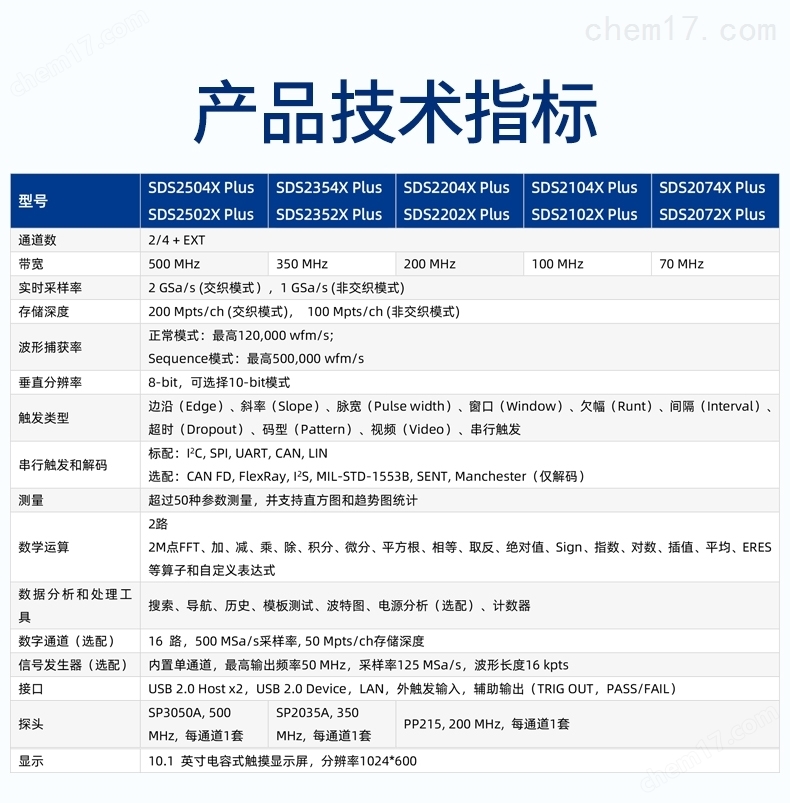

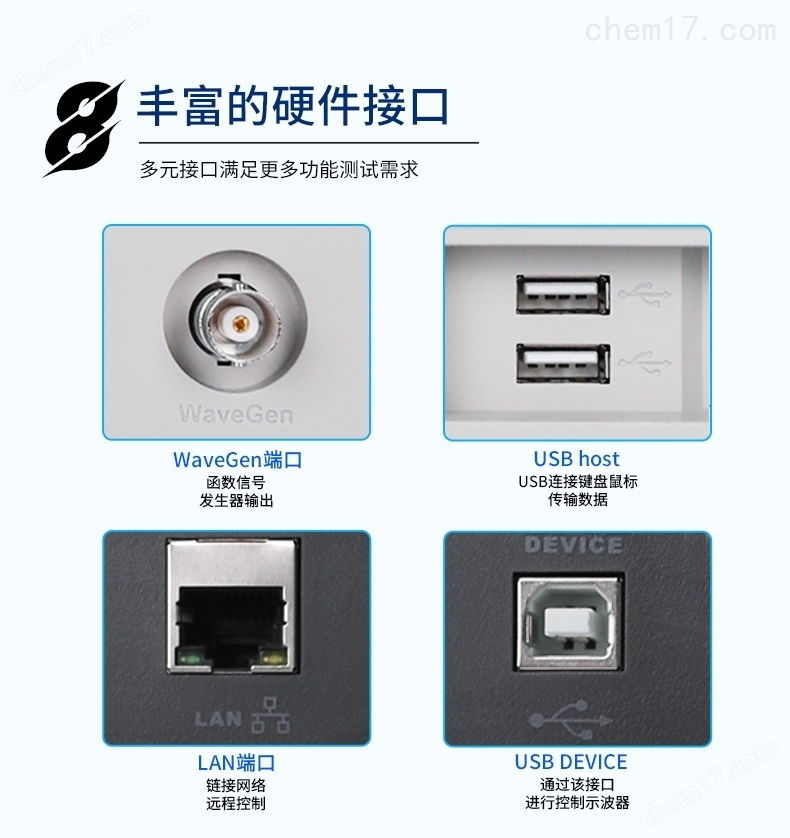

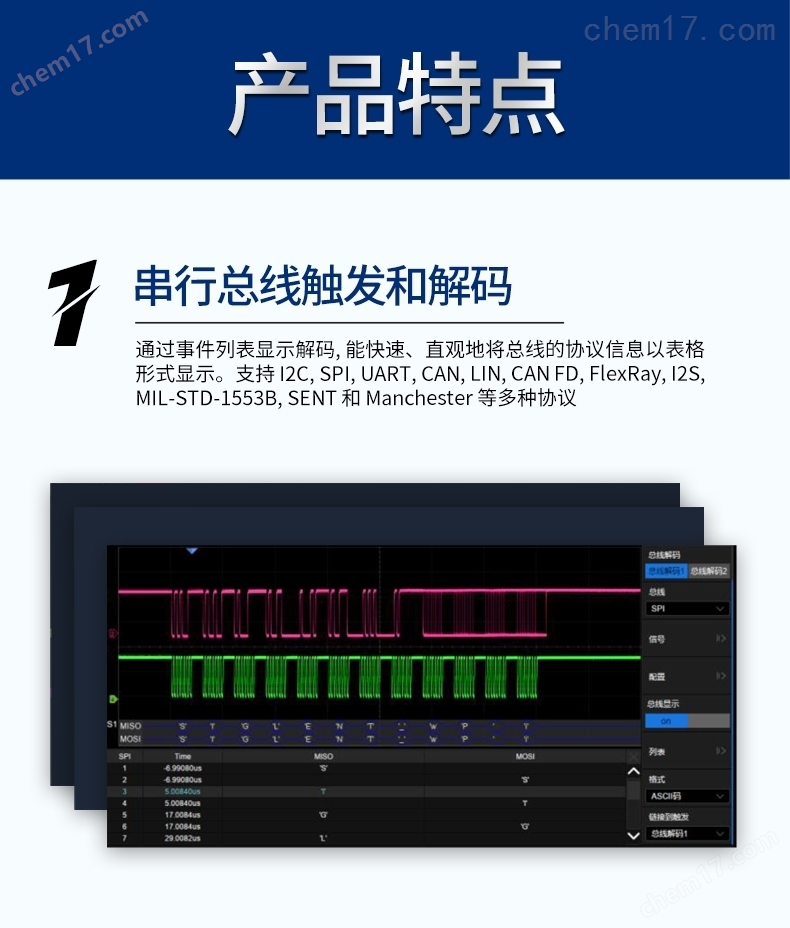

　　 规格参数 带宽 70 MHz 、100 MHz 、200 MHz、350 MHz、500 MHz 实时采样率 2 GSa/s 通道数 2/4 + EXT 存储深度 200 Mpts/CH 最高波形捕获率 500,000 wfm/s（Sequence模式） 垂直分辨率 8 bit，可选10-bit模式 输入阻抗 (1 MΩ±2%) || (17 pF±2 pF)            50 Ω: 50 Ω±1% 时基范围 1.0 ns/div ~ 1000 s/div            ROLL: ≥ 50 ms/div 触发类型 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video） 串行数据解码类型 标配：IIC, SPI, UART, CAN, LIN            选配：CAN FD, FlexRay, IIS, MIL-STD-1553B，SENT，Manchester 16路数字通道（选配） 500 MSa/s采样率, 50 Mpts/通道存储深度 数学运算           2路：2M点FFT、加、减、乘、除、积分、微分、平方根、平均、ERES和自定义表达式 自动测量 数十种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量、Ref 测量。支持对测量参数的直方图和趋势图统计 接口 USB 2.0 Host x2，USB 2.0 Device，LAN，外触发输入，辅助输出（TRIG OUT，PASS/FAIL） 屏幕 10.1 英寸电容式触摸显示屏，分辨率1024*600 最大输入电压 1 MΩ ≤ 400 Vpk(DC + AC), DC~10 kHz            50 Ω ≤ 5 Vrms, ±10 V Peak 尺寸 宽×高×厚 = 352 mm×224 mm×111 mm 重量 2通道净重3.3 kg, 毛重4.8 kg            4通道净重3.9 kg, 毛重5.4 kg 型号模拟带宽通道数最高实时采样率最高波形捕获率最大存储深度参考价(含税)SDS2504X Plus500 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥26,880SDS2502X Plus500 MHz2 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥22,980SDS2354X Plus350 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥18,680SDS2352X Plus350 MHz2 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥15,280SDS2204X Plus200 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥13,580SDS2202X Plus200 MHz2 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥9,980SDS2104X Plus100 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥11,480SDS2102X Plus100 MHz2 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch￥9,080SDS2074X Plus70 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch电商专卖系列SDS2072X Plus70 MHz2 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch电商专卖系列
