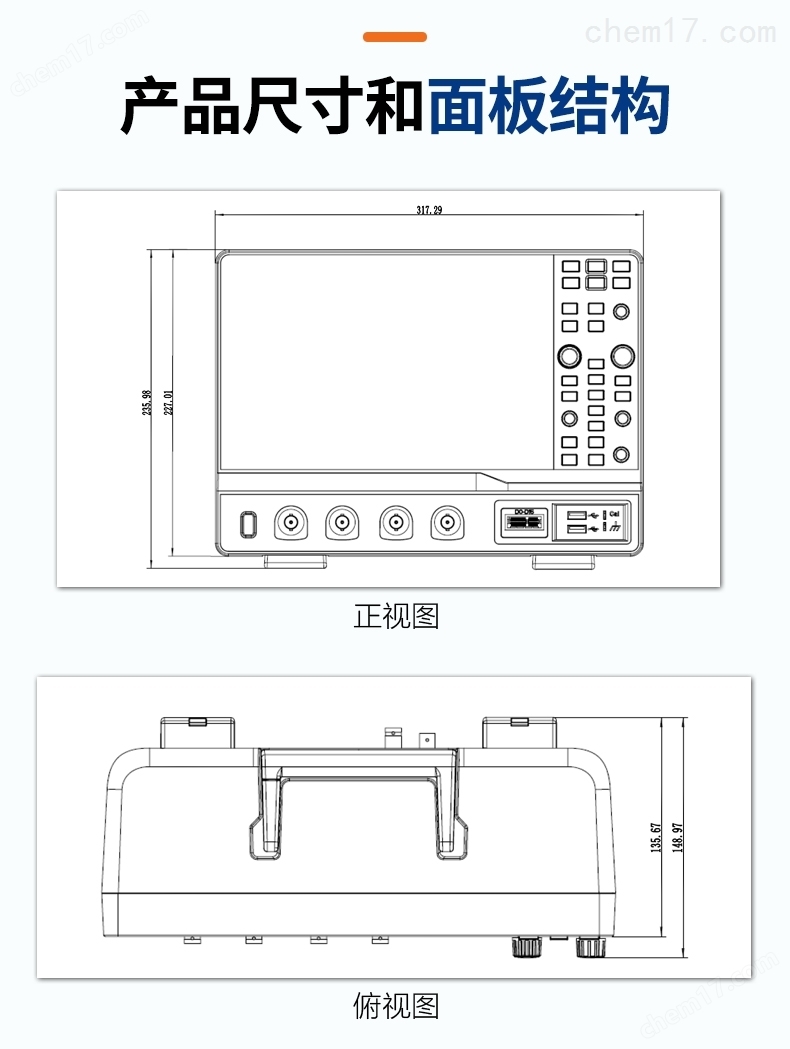

品牌SIGLENT/鼎阳产地类别国产类型数字示波器通道数4 + EXT带宽100 MHzMHz采样率2 GSa/sGS/s记录长度16kptsk波形捕获率500,000 wfm/swfms/s外形尺寸317.2 mm × 236.0 mm × 149.0 mmmm重量5.6 kgkg电动机功率120 W最大值, 70 W典型值,待机4 W典型值KW应用领域环保,能源,电子

　　鼎阳SDS2000X HD系列高分辨率示波器

　　模拟带宽：100 MHz，200 MHz，350 MHz，500 MHz

　　垂直分辨率：12-bit

　　实时采样率： 2 GSa/s

　　存储深度：200 Mpts/ch

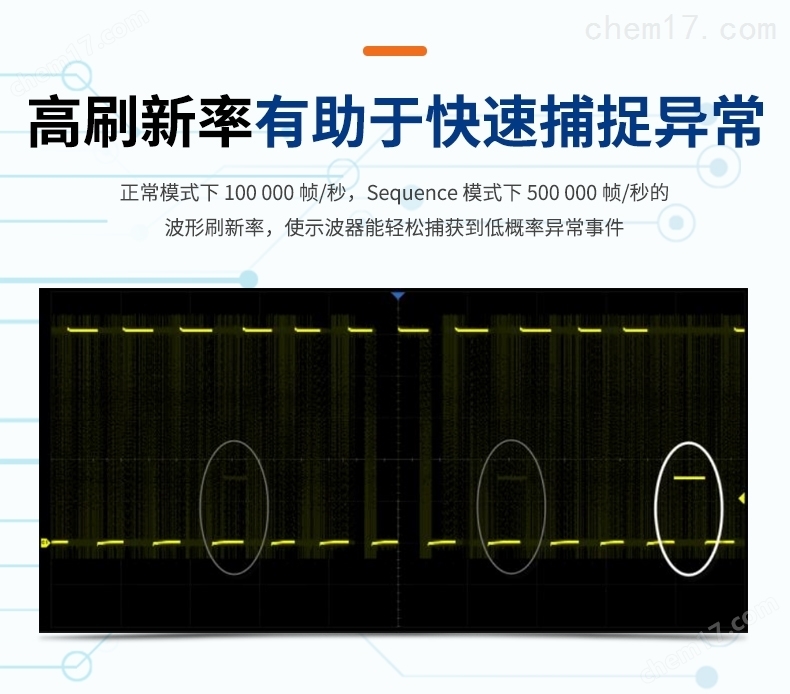

　　波形捕获率：500 000 帧/秒（Sequence 模式）

　　低本底噪声：在 500 MHz 全带宽下低至 70 μVrms

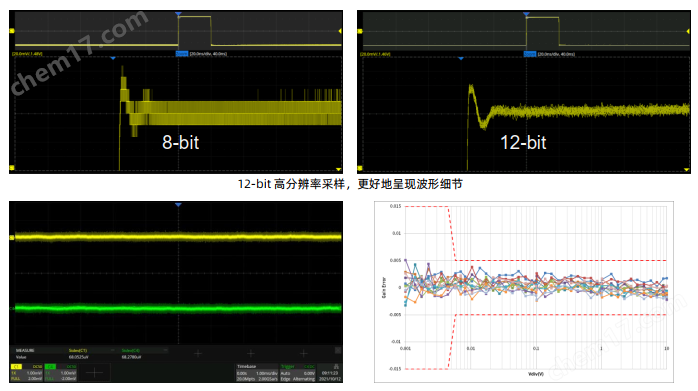

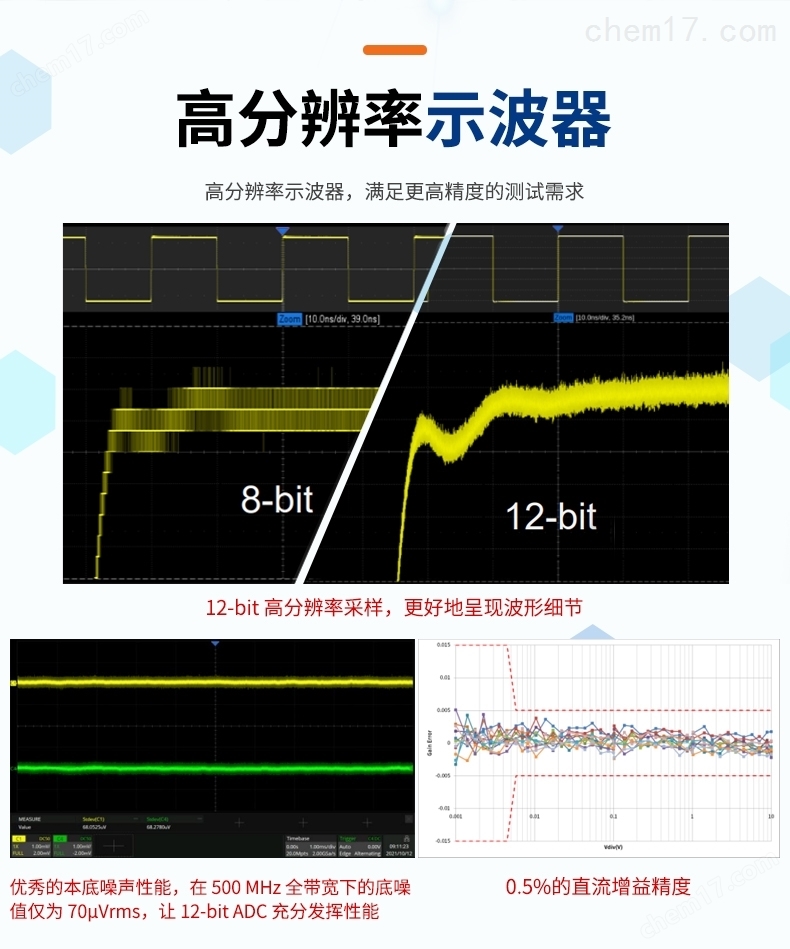

　　全带宽下12-bit高分辨率，体验豪华的小信号分析能力· 12-bit高分辨率ADC采样，更好地呈现波形细节。相比于普通的8-bit示波器256级量化等级，12-bit示波器可达到4096级，是普通示波器的16倍，具备更小的量化误差。· 低至0.5%的直流增益精度。· 本底噪声，在500MHz全带宽下低至 70 μVrms，让12-bit ADC充分发挥性能。

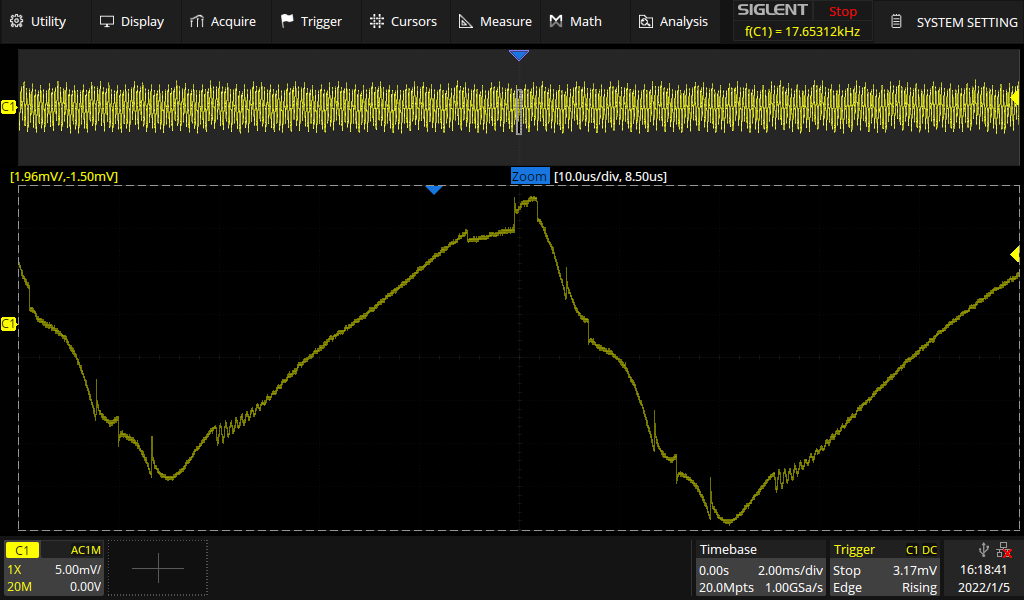

　　电源轨分析SDS2000X HD系列12-bit高分辨率可清楚地观察到电源轨小信号细节。0.5%的直流增益精度，给小信号测量带来非常大的信心。

　　标配2M点FFT功能，还可实现在频域分析信号，以定位噪声来源。

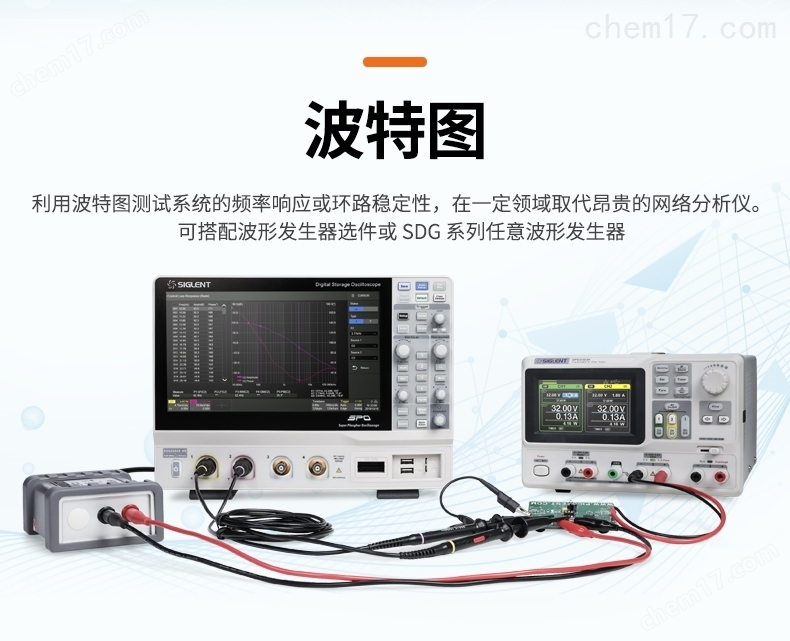

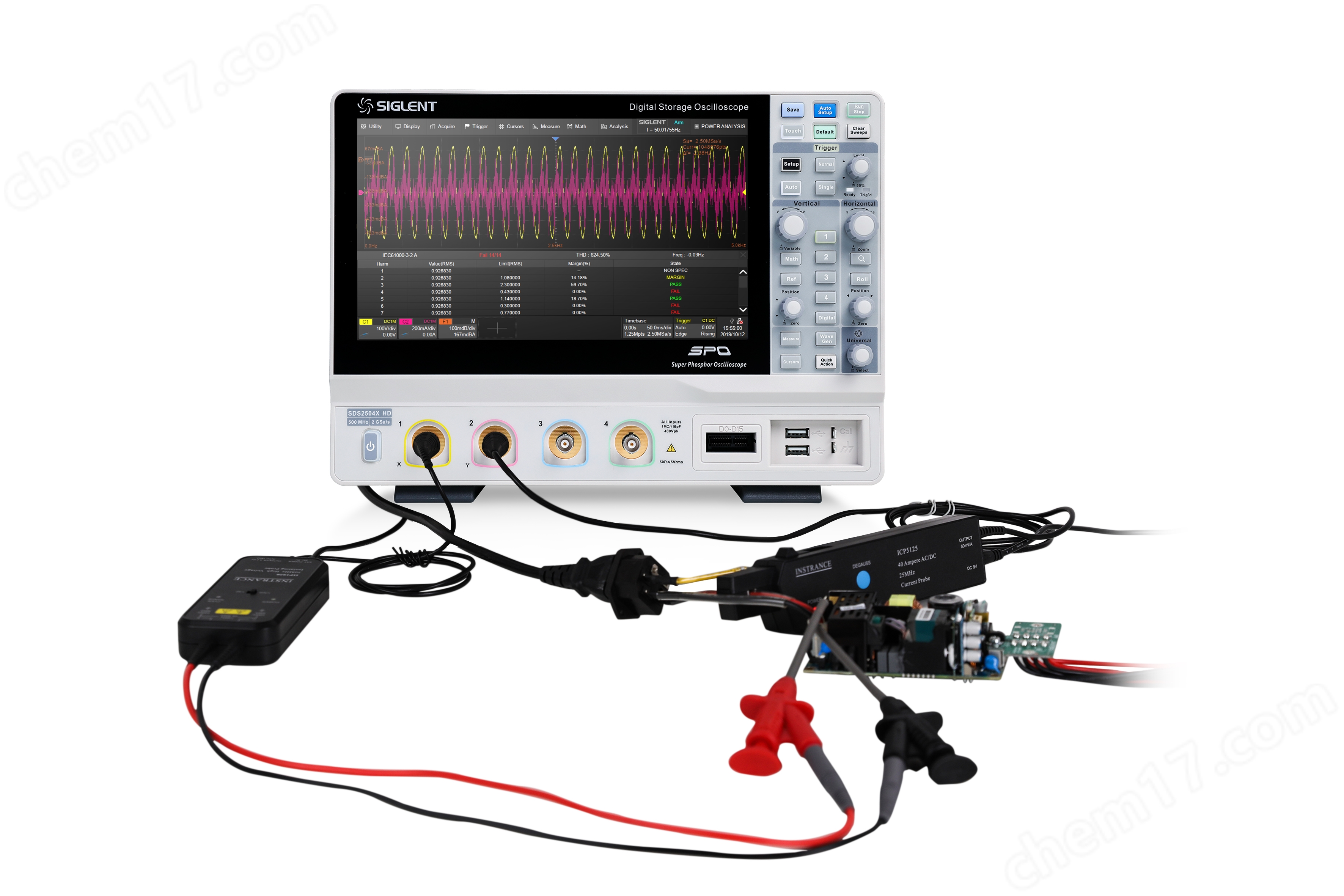

　　强大的电源测试功能SDS2000X HD标配了波特图功能，并且支持后期通过软件开通电源分析选件功能，为电源工程师在实际测试中节省大量的时间。波特图功能可用于做电源环路分析，得到环路的幅频和相频曲线，从而分析环路设计的裕量。同时，SDS2000X HD电源分析套件还提供了SOA(安全工作区测量)，开关损耗，谐波分析等功能。为电源工程师带来了整套的测试方案。

　　串行协议分析

　　SDS2000X HD标配了I2C、SPI、 UART、 CAN、 LIN五种串行协议触发及解码，并可选配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等多种协议。通过事件列表显示，能快速、直观地将总线的协议信息以表格形式显示，并能同时显示2个总线解码结果。

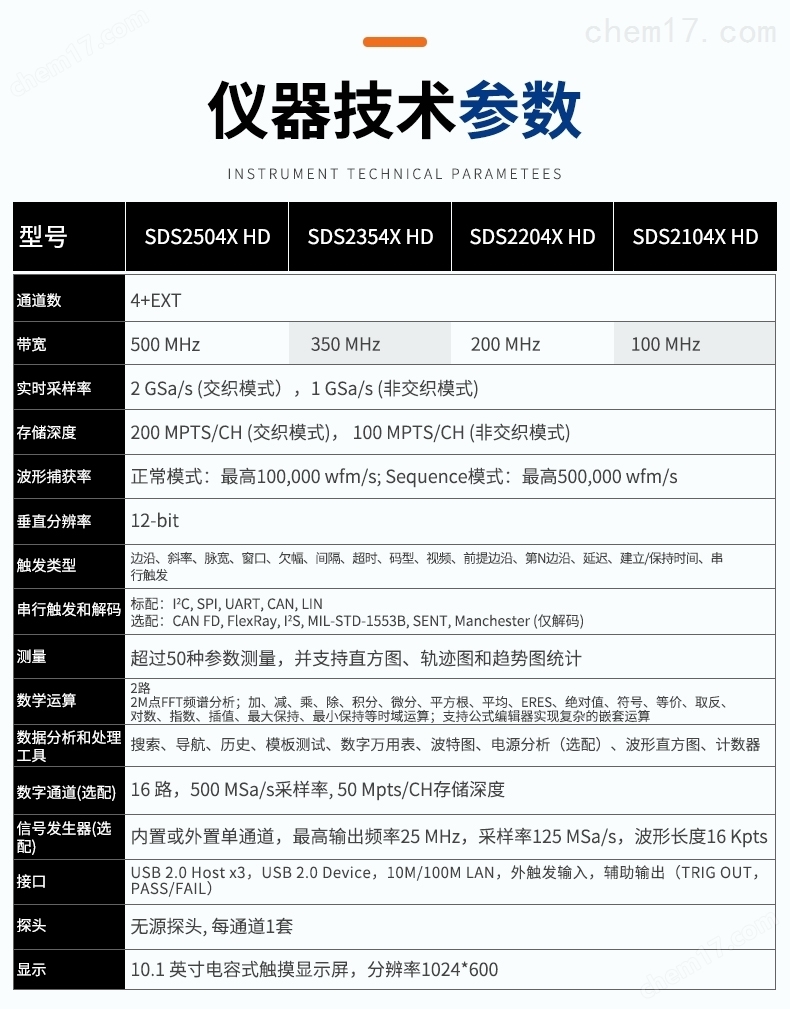

　　型号带宽通道数最高实时采样率最高波形捕获率最大存储深度垂直分辨率参考价(含税)SDS2504X HD500 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch12-bit￥38,880SDS2354X HD350 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch12-bit￥33,880SDS2204X HD200 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch12-bit￥27,880SDS2104X HD100 MHz4 + EXT2 GSa/s500,000 wfm/s200 Mpts/ch12-bit￥22,880
