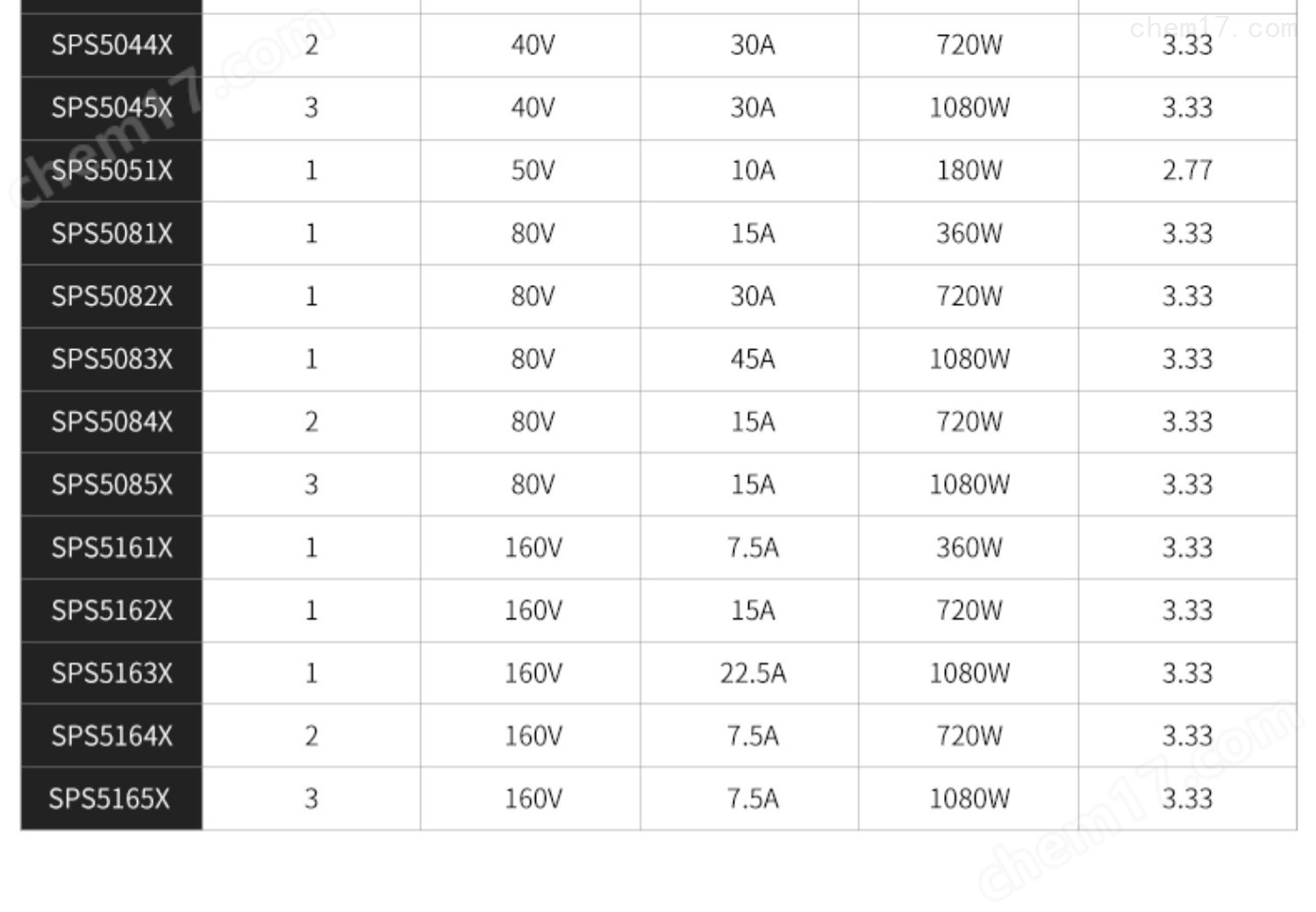

品牌SIGLENT/鼎阳货号SPS5000X 80V规格SPS5000X 80V供货周期现货应用领域环保,能源,电子SPS5161X160V/7.5A/360WSPS5162X160V/15A/720WSPS5163X160V/22.5A/1080WSPS5164X160V/7.5A/720WSPS5165X160V/7.5A/1080W

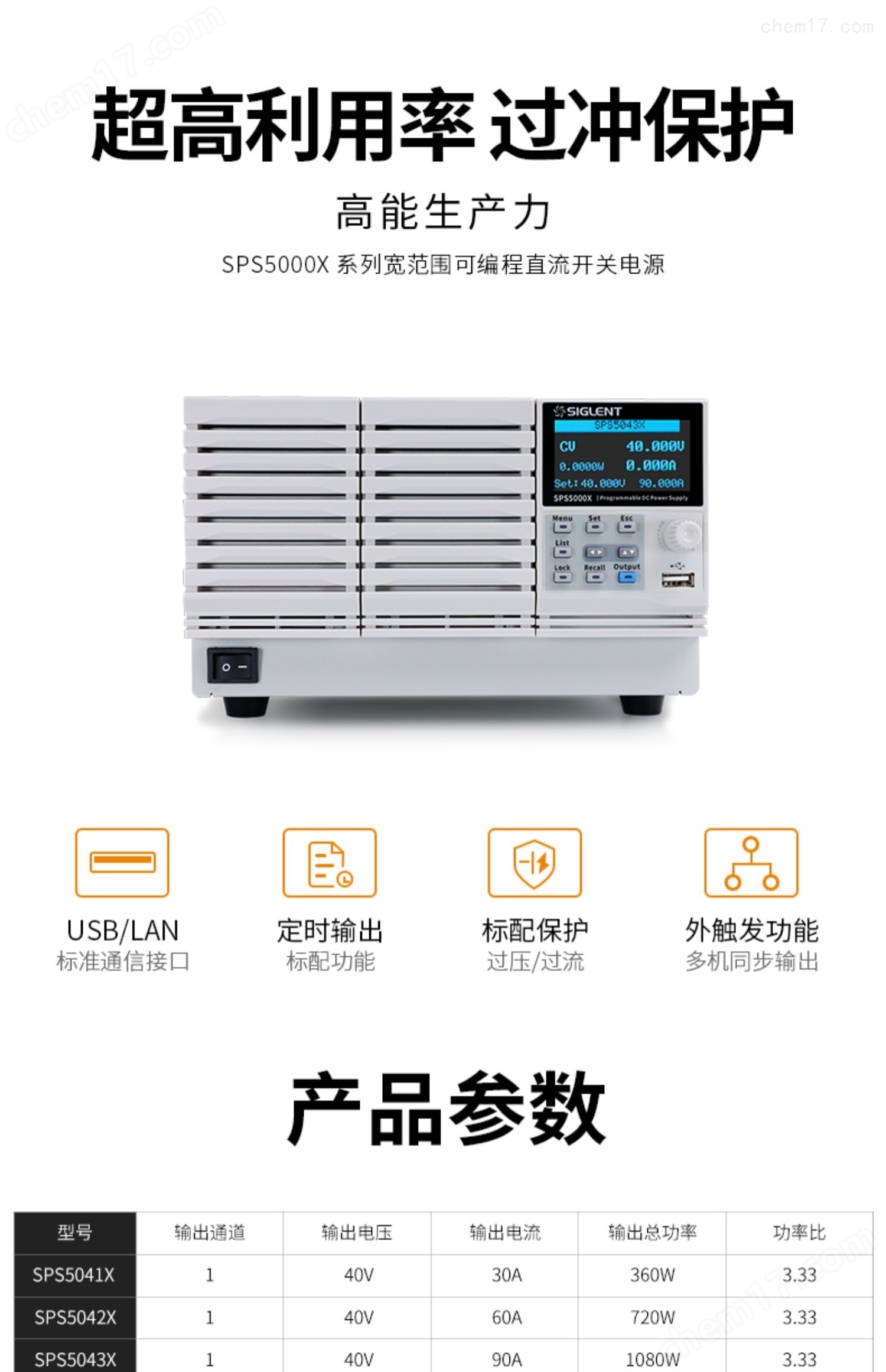

　　鼎阳SPS5000X系列宽范围可编程直流开关电源

　　产品综述

　　SPS5000X系列是一款可提供宽范围单路输出，多路输出，定限定功率的可编程直流开关电源。该系列包含15种机型，具备40V,80V,160V额定输出电压，360W,720W,1080W的大输出功率。用户可串联两台或并联多3台同型号电源。本系列产品通过组合可以满足用户0~320V,0~270A的组合选型，大组合功率可达3240W，满足不同的应用场景。

　　SPS5000X系列可编程直流开关电源配备了2.4英寸高亮度OLED显示屏，拥有友好的人机交互界面和优异的性能指标，设置小分辨率为1mV/1mA。输出电压，电流上升速度可调，具有恒压，恒流两种输出模式，也支持List序列编程模式，同时具备过压，过流，过功率，过温保护，高精度，低噪声，可靠性高等特点。标配LAN/USB通讯接口，模拟控制接口，产品可通过Web网页进行远程控制。可广泛应用于多种要求苛刻的测试场所，例如电源行业，电池行业，实验室通用测试，LED照明行业，汽车电子等多种领域。

　　特性与优点

　　额定电压：40V,80V,160V 额定输出功率：360W，720W，1080W

　　恒定功率输出,满足电压,电流宽范围输出，高效率开关型电源

　　CV,CC优先模式选择，更好的保护待测物

　　快速输出响应时间<1ms

　　电压，电流上升/下降速率可调

　　设置，回读分辨率1 mV, 1mA

　　自带泄放电路控制，关机后可将输出电容中的电量泄放置安全电压以下

　　支持远端电压补偿Sense功能

　　支持本地List功能50步编辑，USB导入List序列文件

　　外部模拟量电压，电阻控制，电压，电流监控输出

　　过电压、过电流、过功率、过温保护,安全可靠

　　2.4英寸OLED高亮度显示屏，可拥有170度宽广的观察视角

　　配置USB,LAN标准通信接口，选配USB-GPIB模块

　　拥有1/2，1/3，1/6机架尺寸的外形，灵活组装

　　内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制

　　设计特色

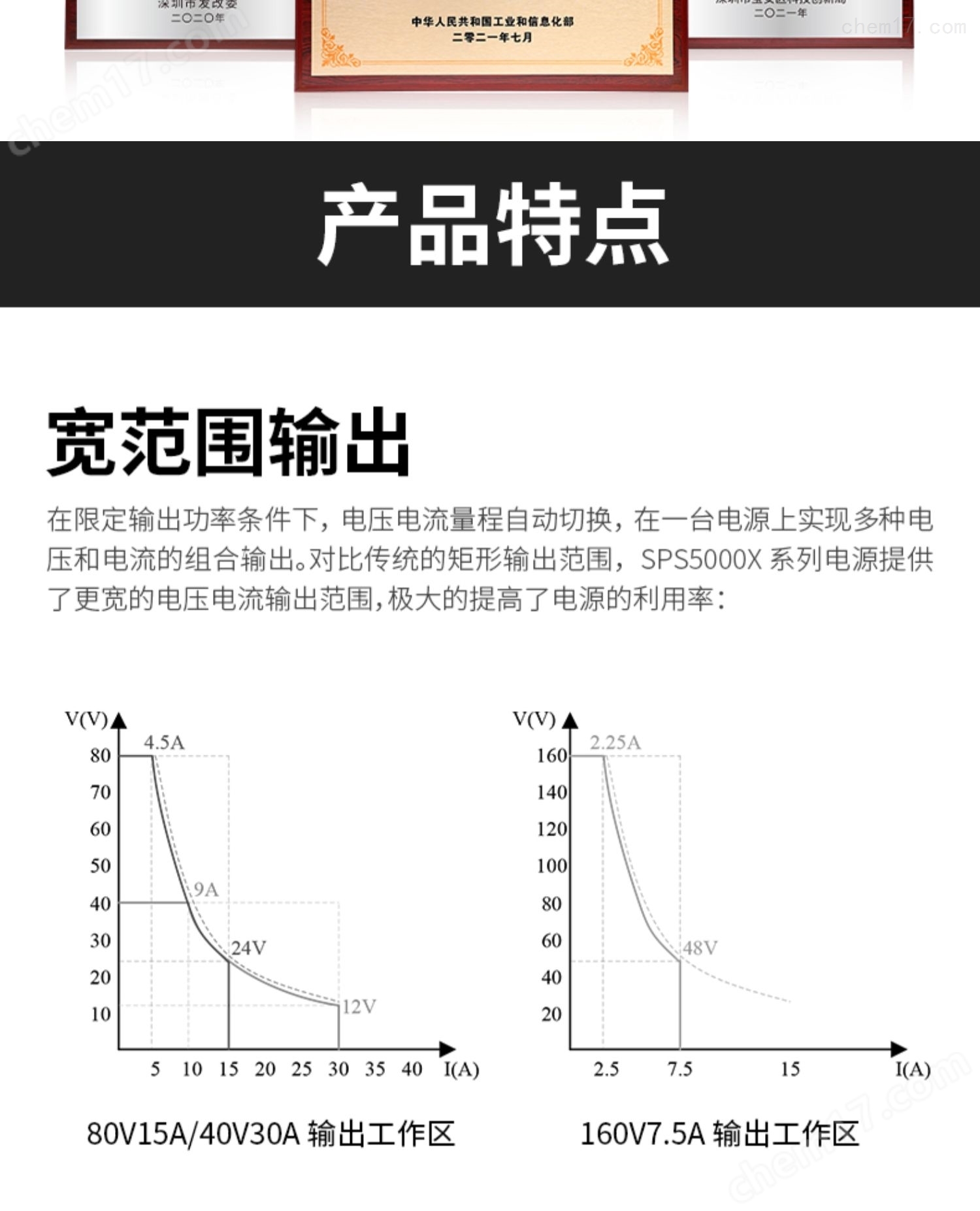

　　宽范围输出

　　在恒定限定输出功率模式条件下，电压电流量程自动切换，在一台电源上实现多种电压和电流的组合输出。对比传统的矩形输出范围，SPS5000X系列电源提供了更宽的电压电流输出范围，提高了电源的利用率：

　　80V15A/40V30A输出功率曲线工作区       160V7.5A输出功率曲线工作区

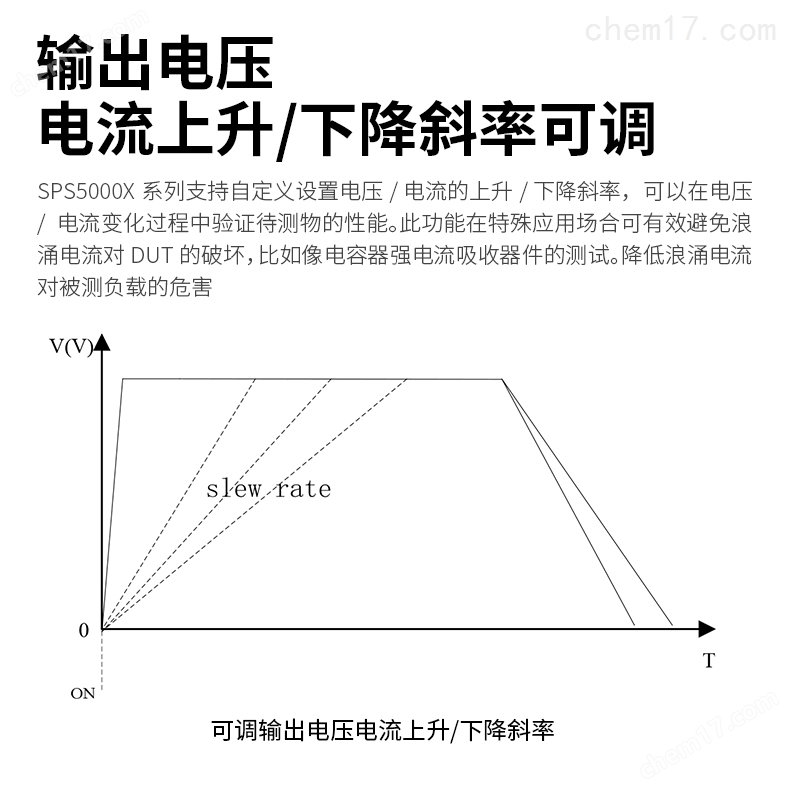

　　输出电压，电流上升/下降斜率可调

　　          SPS5000X系列支持自定义设置电压/ 电流的上升/ 下降斜率，可以在电压/电流变化过程中验证待测物的性能。此功能在特殊应用场合     可有效避免浪涌电流对DUT的破坏，比如像电容器强电流吸收器件的测试。

　　  降低浪涌电流对被测负载的危害。

　　可调输出电压电流上升/下降斜率

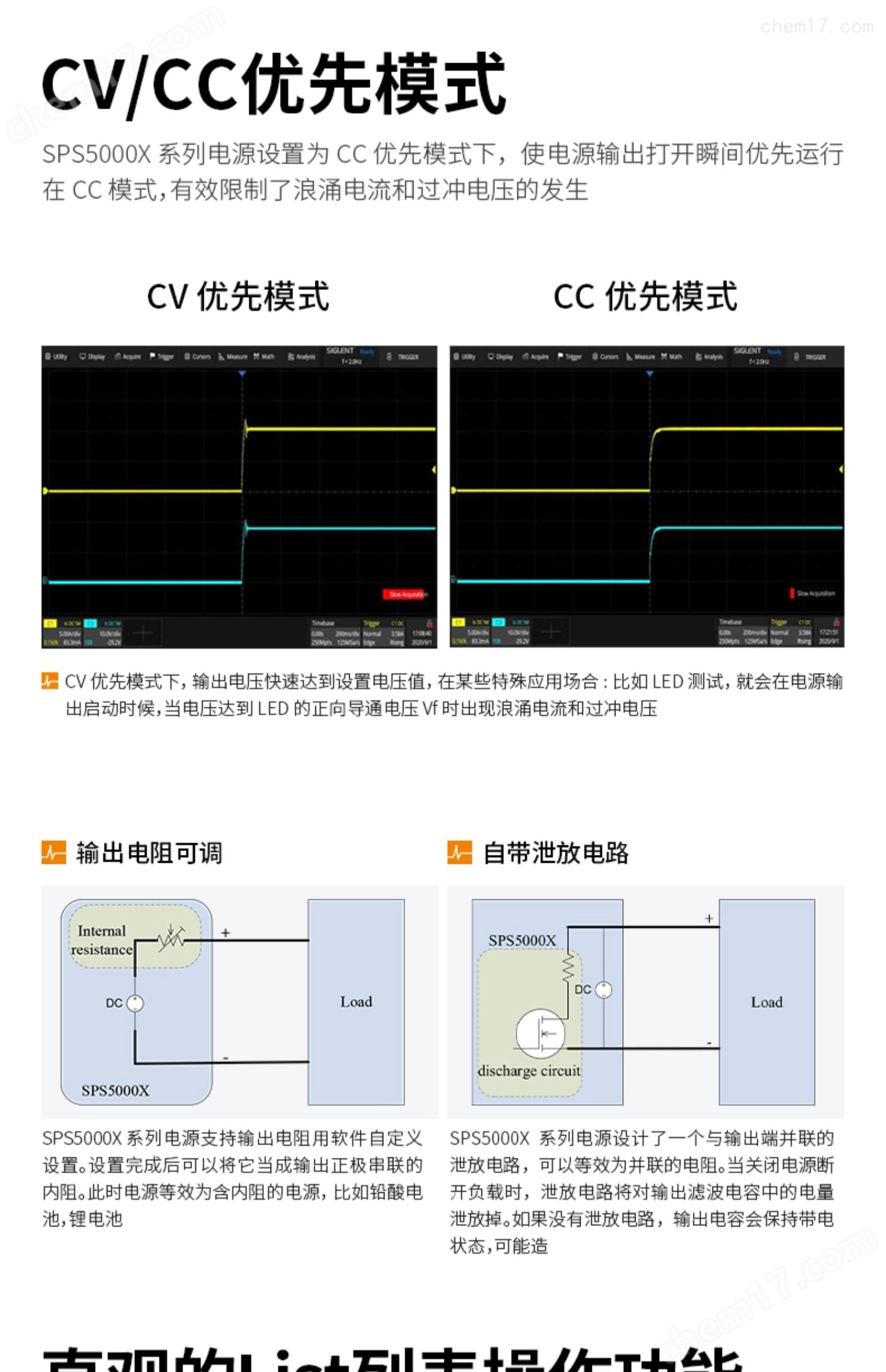

　　CV/CC优先模式

　　SPS5000X系列电源设置为CC优先模式下，使电源输出打开瞬间优先运行在CC模式，有效限制了浪涌电流和过冲电压的发生。

　　CV优先模式下，输出电压快速达到设置电压值，在某些特殊应用场合:比如LED测试，就会在电源输出启动时候，当电压达到LED的正向导通电压Vf时出现浪涌电流和过冲电压。

　　CV 优先模式                   CC 优先模式

　　输出电阻可调

　　SPS5000X系列电源支持输出电阻用软件自定义设置。设置完成后可以将它当成输出正极串联的内阻。此时电源等效为含内阻的电源，比如铅酸电池，锂电池。

　　输出内阻

　　自带泄放电路

　　SPS5000X系列电源设计了一个与输出端并联的泄放电路，可以等效为并联的电阻。当关闭电源断开负载时，泄放电路将对输出滤波电容中的电量泄放掉。如果没有泄放电路，输出电容会保持带电状态，可能造成危险，泄放电路也可以用来调整电压下降斜率。可以在menu菜单中打开/关闭此功能。

　　泄放电路

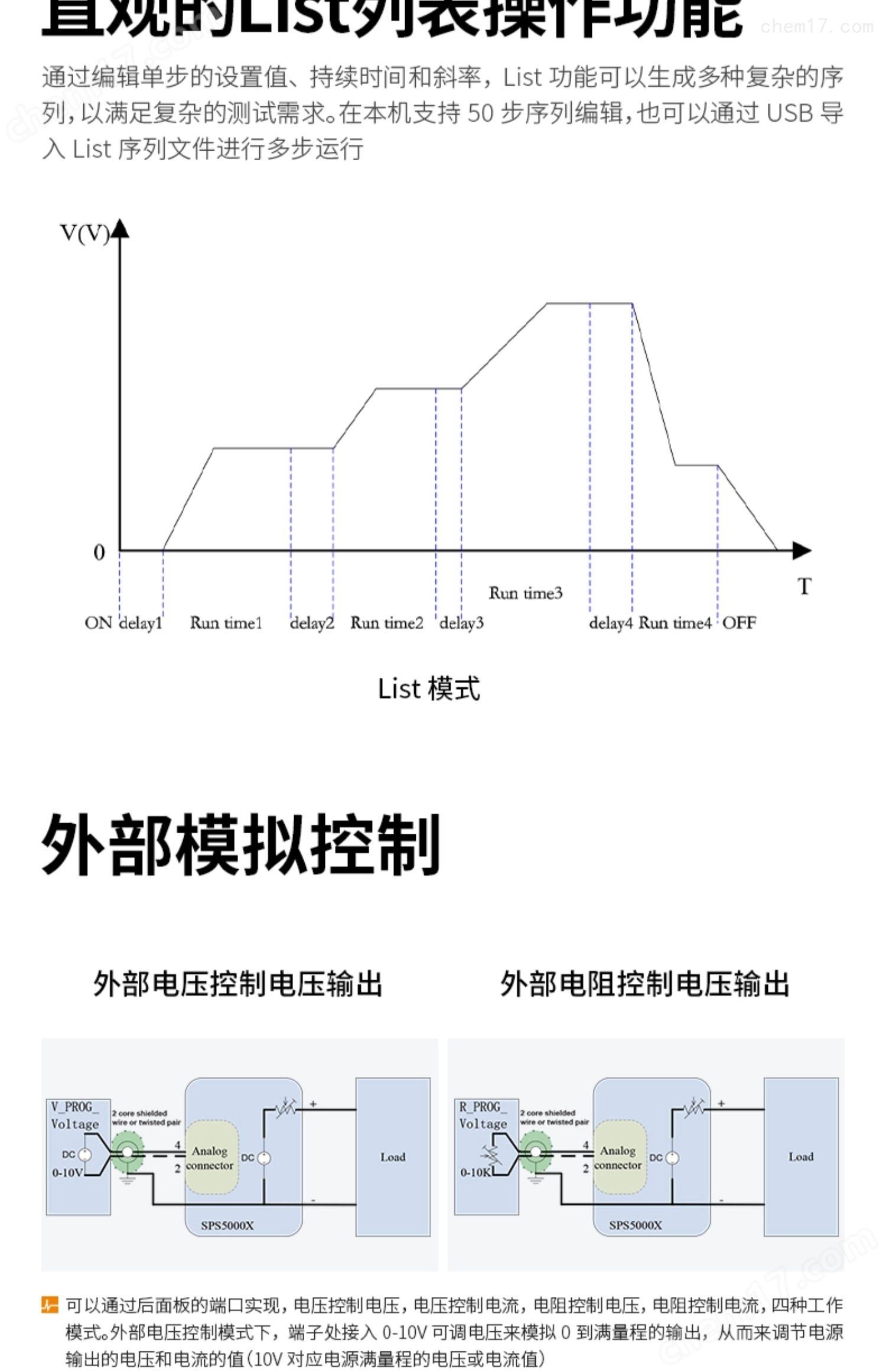

　　直观的List列表操作功能

　　通过编辑单步的设置值、持续时间和斜率，List功能可以生成多种复杂的序列，以满足复杂的测试需求。在本机支持50步序列编辑，也可以通过USB导入List序列文件进行多步运行。

　　List 模式

　　外部模拟控制

　　可以通过后面板的端口实现，电压控制电压，电压控制电流，电阻控制电压，电阻控制电流，四种工作模式。外部电压控制模式下，端子处接入0-10V可调电压来模拟0到满量程的输出，从而来调节电源输出的电压和电流的值（10V对应电源满量程的电压或电流值）。

　　外部电压控制电压输出

　　外部电阻控制电压输出

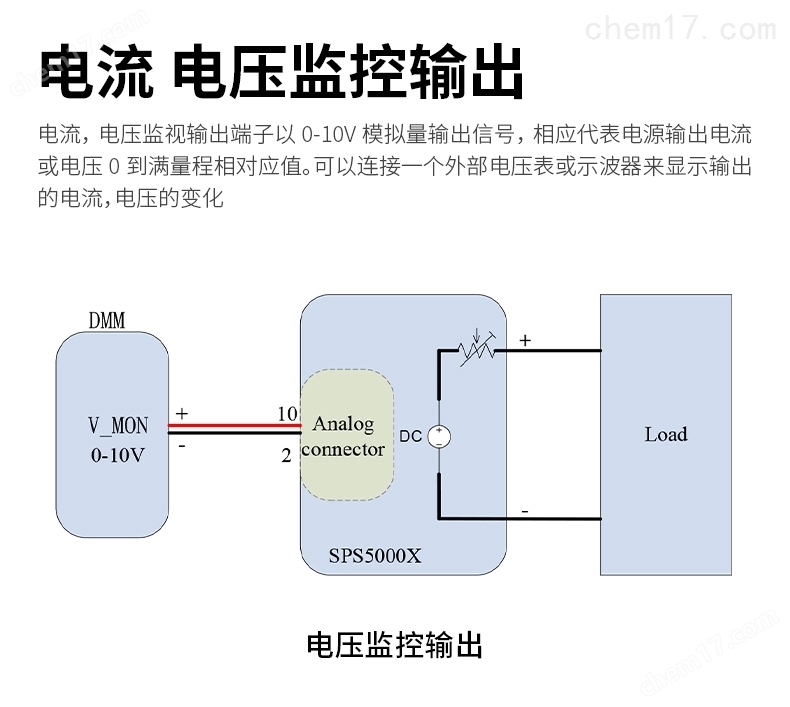

　　电流，电压监控输出

　　电流，电压监视输出端子以0-10V模拟量输出信号，相应代表电源输出电流或电压0到满量程相对应值。可以连接一个外部电压表或示波器来显示输出的电流，电压的变化。

　　电压监控输出

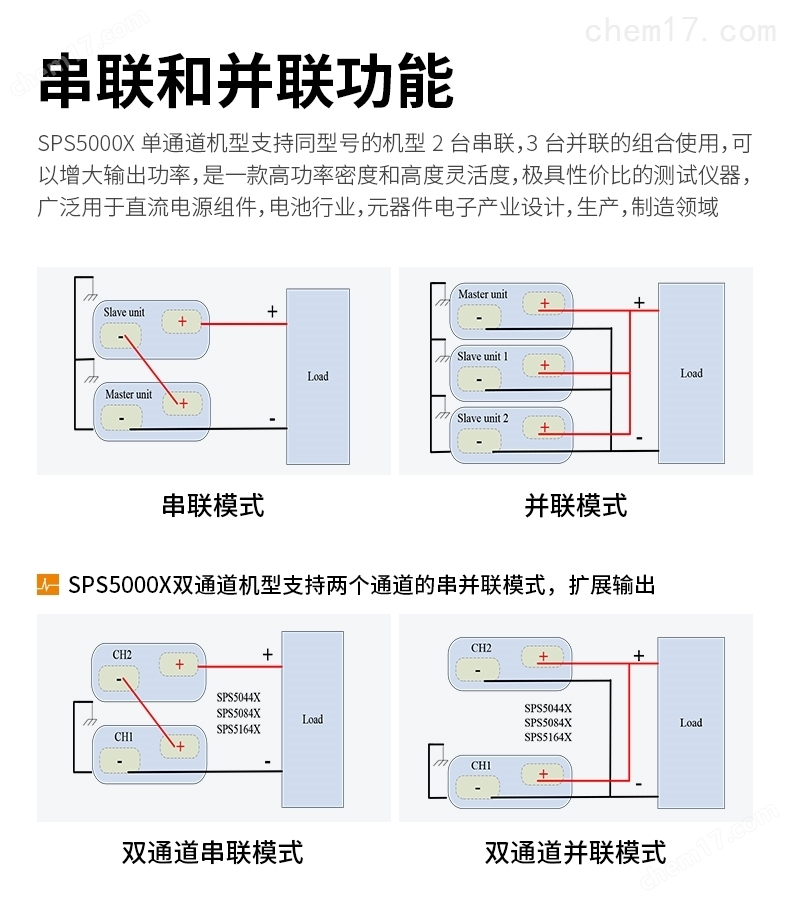

　　串联和并联功能

　　SPS5000X单通道机型支持同型号的机型2台串联，3台并联的组合使用，可以增大输出功率，是一款高功率密度和高度灵活度，性价比的测试仪器，广泛用于直流电源组件，电池行业，元器件电子产业设计，生产，制造领域。

　　串联模式                        并联模式

　　SPS5000X双通道机型支持两个通道的串并联模式，扩展输出。

　　双通道串联模式                   双通道并联模式

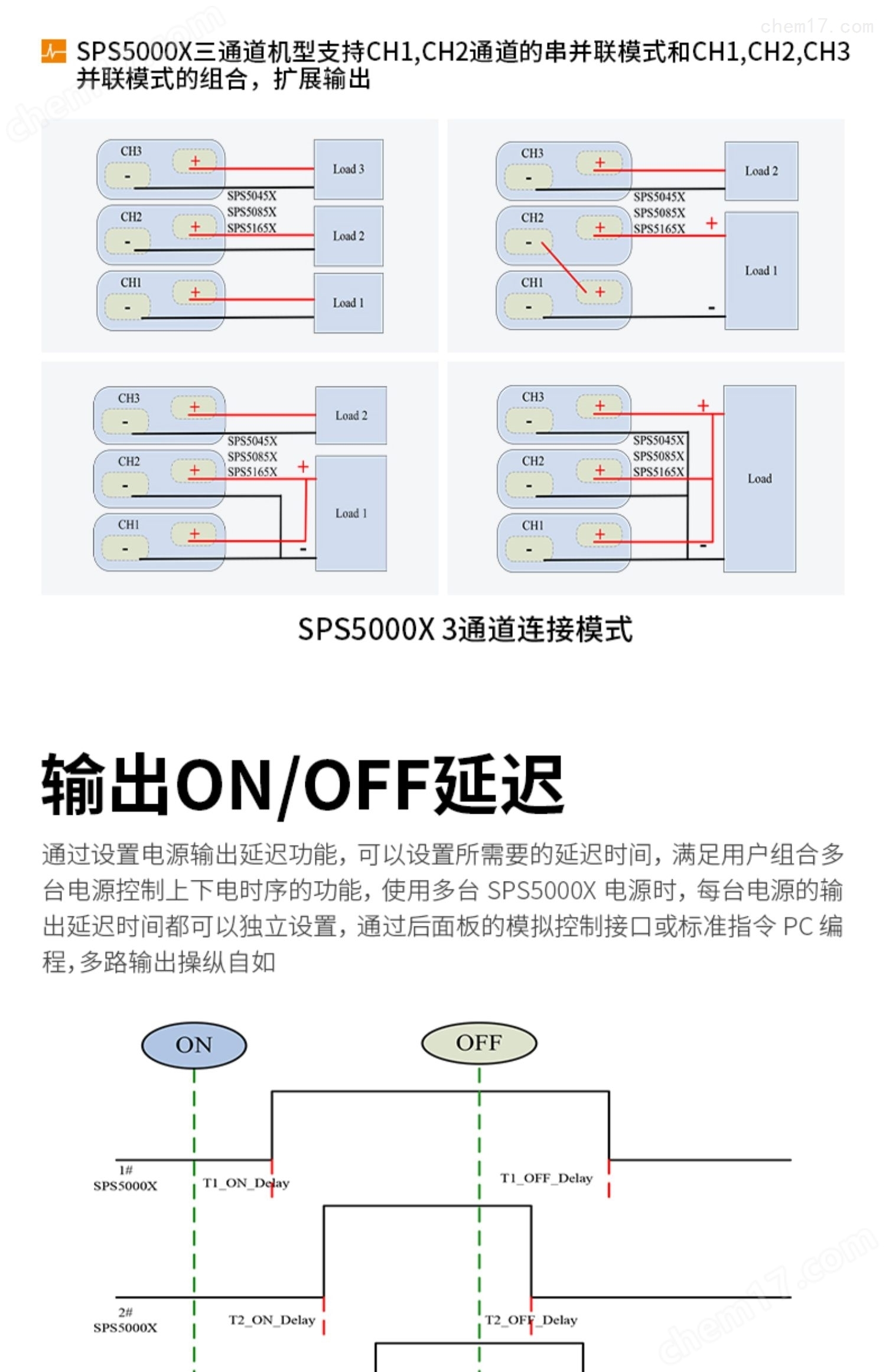

　　SPS5000X三通道机型支持CH1,CH2通道的串并联模式和CH1,CH2,CH3并联模式的组合，扩展输出。

　　SPS5000X 3通道连接模式

　　输出ON/OFF延迟

　　通过设置电源输出延迟功能，可以设置所需要的延迟时间，满足用户组合多台电源控制上下电时序的功能，使用多台SPS5000X电源时，每台电源的输出延迟时间都可以独立设置，通过后面板的模拟控制接口或标准指令PC编程，多路输出操纵自如。

　　多台电源的输出延时控制

　　SPS5000X电源2通道，3通道机型使用list模式可以实现输出2路或3路的上下电时序的功能。

　　SPS5085X 3 通道List模式输出

　　多种策略保护模式

　　电源的保护功能包括：过流保护(OCP)、过压保护(OVP)、过温度保护(OTP)。若发生保护，电源会关闭输出，进入保护模式。需要长按Esc键2秒来解除保护状态。进入过功率保护(OPP)，系统将启动限功率模式，大输出功率为额定功率的105%左右。

　　简单操作文件系统的存储，调用

　　电源允许用户将多种类型的文件保存至内部或外部存储器中，并在需要时对已保存的文件进行读取调用。电源提供一个内部非易失性存储器和一个外部存储器。内部存储器为C盘，外部存储器为D盘（仅当后面板USB HOST接口检测到U盘时可用）。

　　丰富的接口

　　电源内置USB,LAN标准通信接口，选配USB-GPIB转接模块。内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板，使用起来更加简单方便。
