手持式示波表是一种便携式的电子测量仪器，用于观察和分析电信号的波形。它具有小巧轻便的特点，适用于各种场合，包括实验室、工厂、车间和户外环境等。

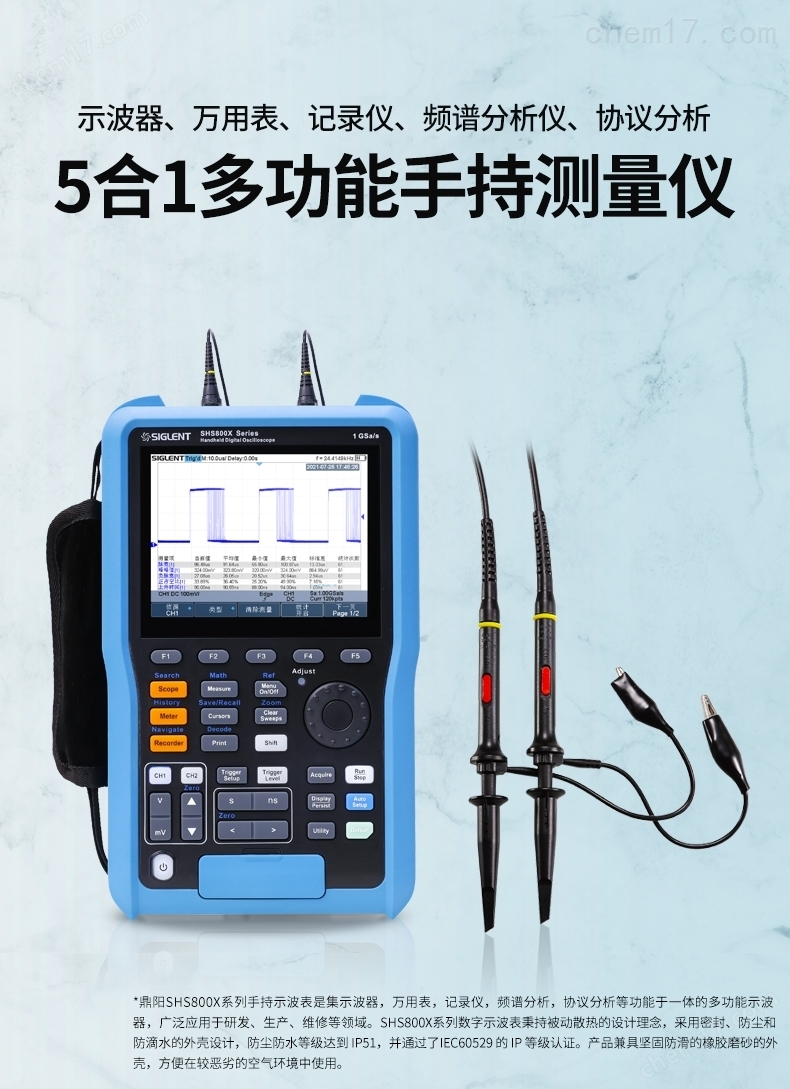

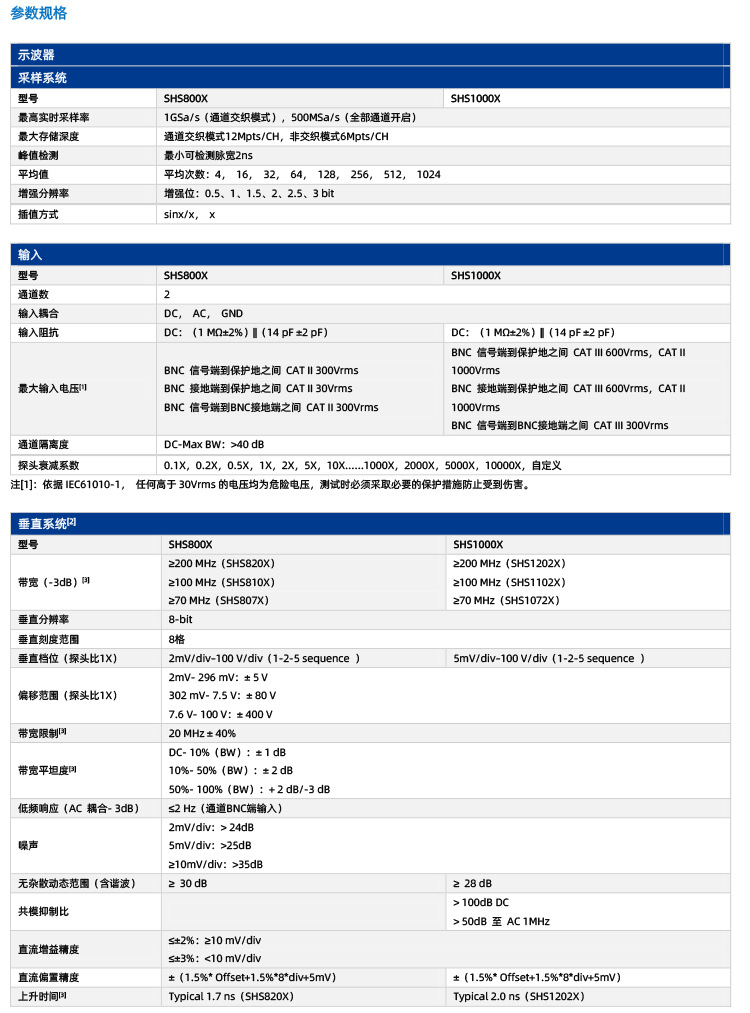

鼎阳SHS800X系列手持示波器，示波表集成两个示波器通道，包含200MHz，100MHz和70MHz带宽机型。内置1GSa/s采样率的高速ADC芯片。单通道模式下最大采样率1GSa/s，存储深度达12Mpts;双通道模式下，每通道采样率最大500MSa/s，存储深度6Mpts。

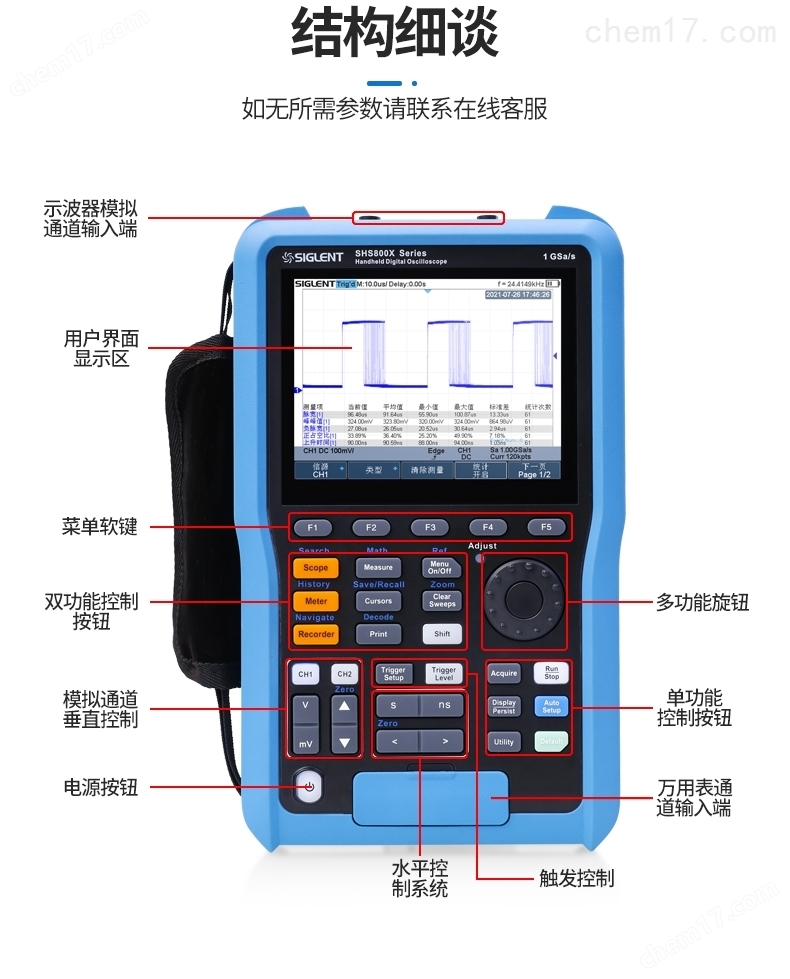

手持式示波表通常由以下几个部分组成：屏幕、控制按钮、输入接口和电池。屏幕是示波表显示波形和测量结果的主要部件，一般采用高分辨率的液晶显示器。控制按钮用于选择测量功能、调整参数和浏览菜单等操作。输入接口可以连接测试信号源或测量点，通常包括BNC插头、探头接口和多功能插槽等。电池则提供示波表独立供电，使其能够在没有外部电源的情况下正常工作。
手持式示波表具有许多优点。首先，它们具有高度的便携性，可以轻松携带到不同的工作现场。其次，它们具有较大的适应性，可测量多种类型的信号，包括模拟信号和数字信号。此外，通常具有较高的采样率和带宽，能够准确地捕捉和显示高频信号，适用于各种应用需求。另外，一些手持式示波表还具有数据存储和传输功能，可以将测量结果保存在内部存储器或通过接口传输到计算机进行分析处理。
特性与优点

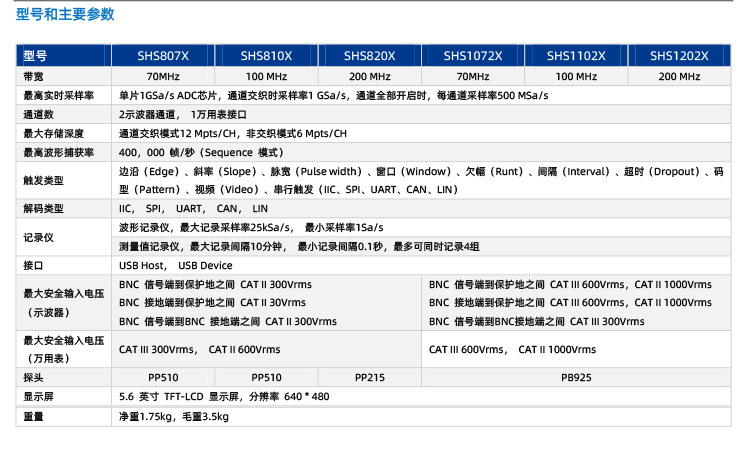

●通道带宽:200MHz，100MHz，70MHz

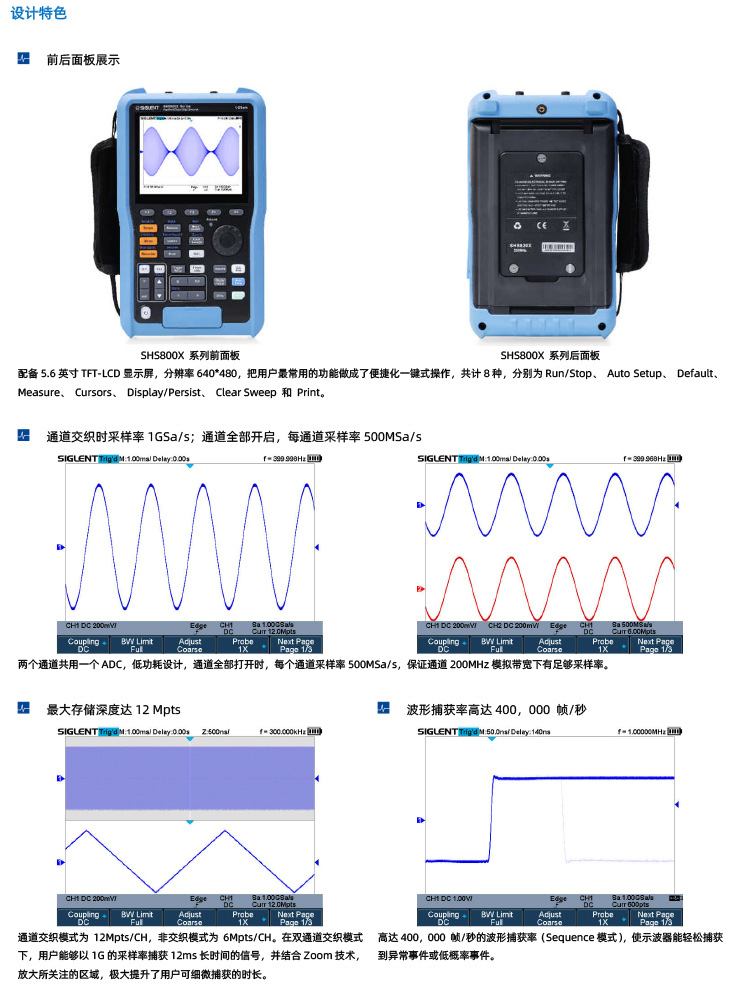

●采用单片1GSa/sADC芯片，通道交织时采样率1GSa/s，通道全部开启时，每通道果样率500MSa/s
●SPO技术
波形捕获率100000帧/秒(正常模式)
400，000帧/秒(Sequence模式)
支持256级波形辉度及色温显示

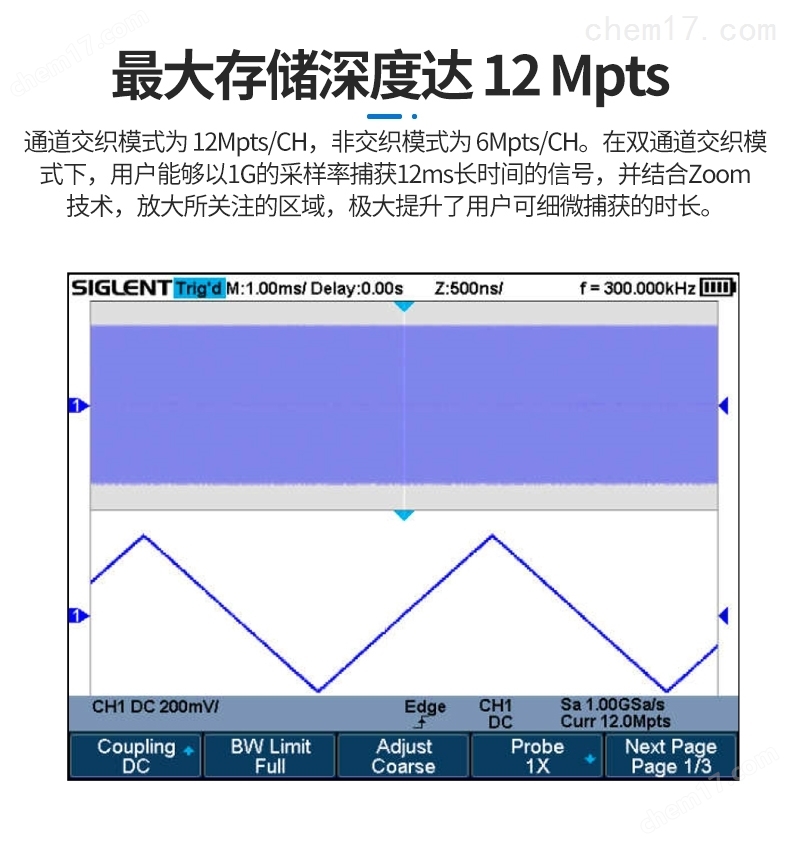

存储深度达12Mpts

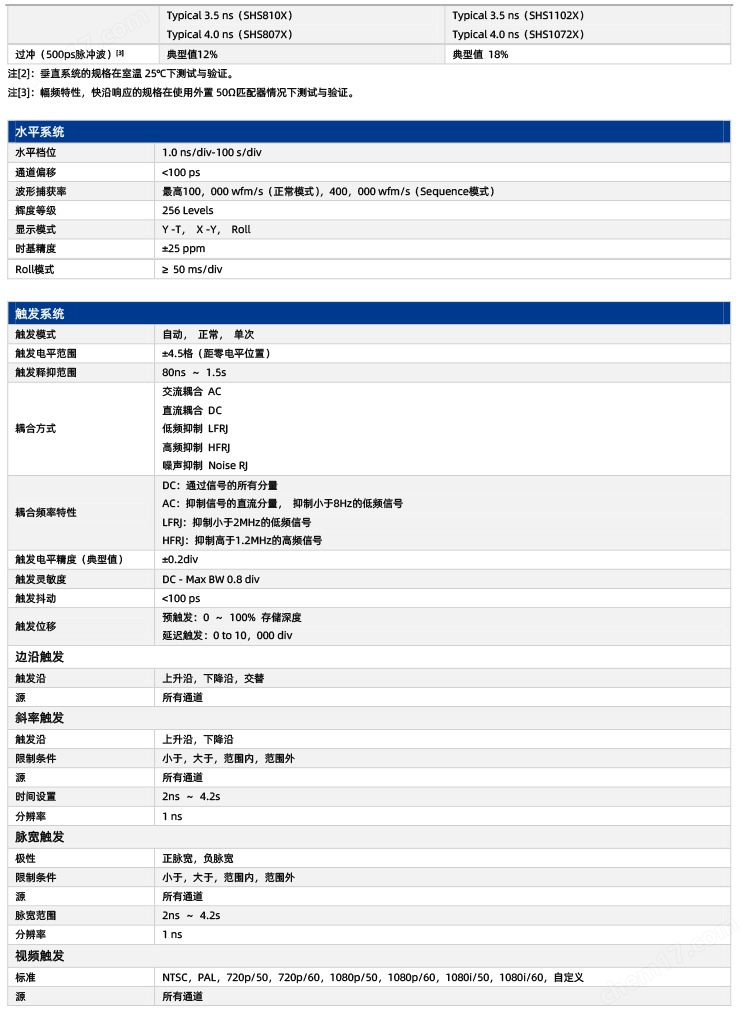

●数字触发系统

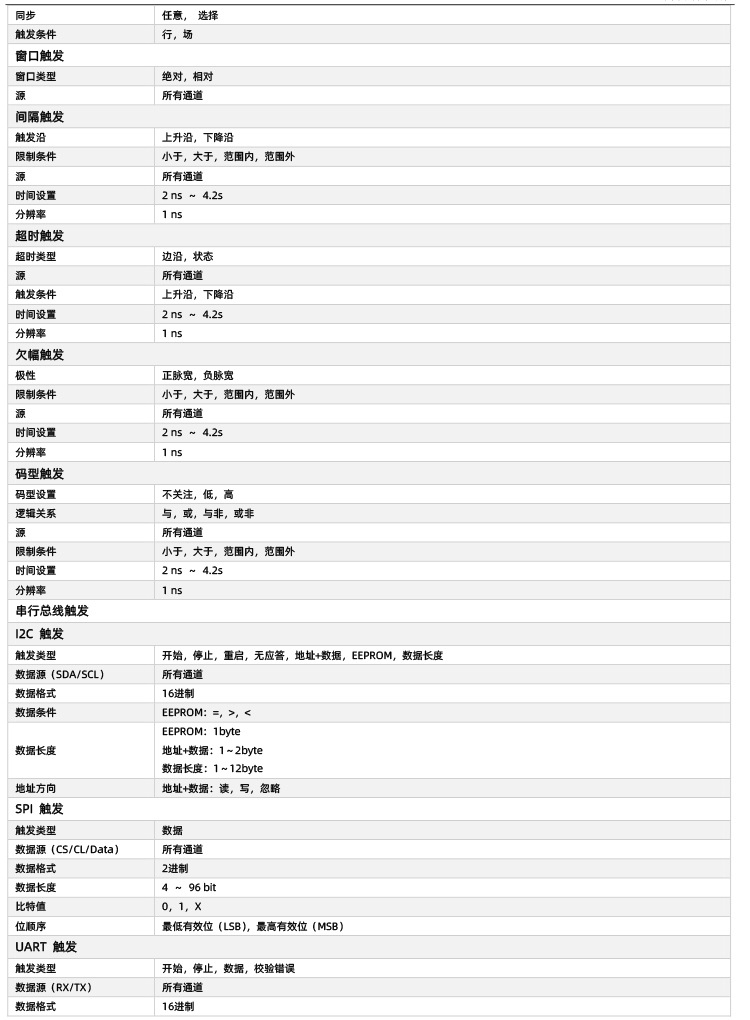

●智能触发:边沿(Edge)、斜率(Slope)、脉宽(Pulsewidth)、窗口(Window)、欠幅(Runt)、间隔(Interval)超时(Dropout)、码型(Pattern)

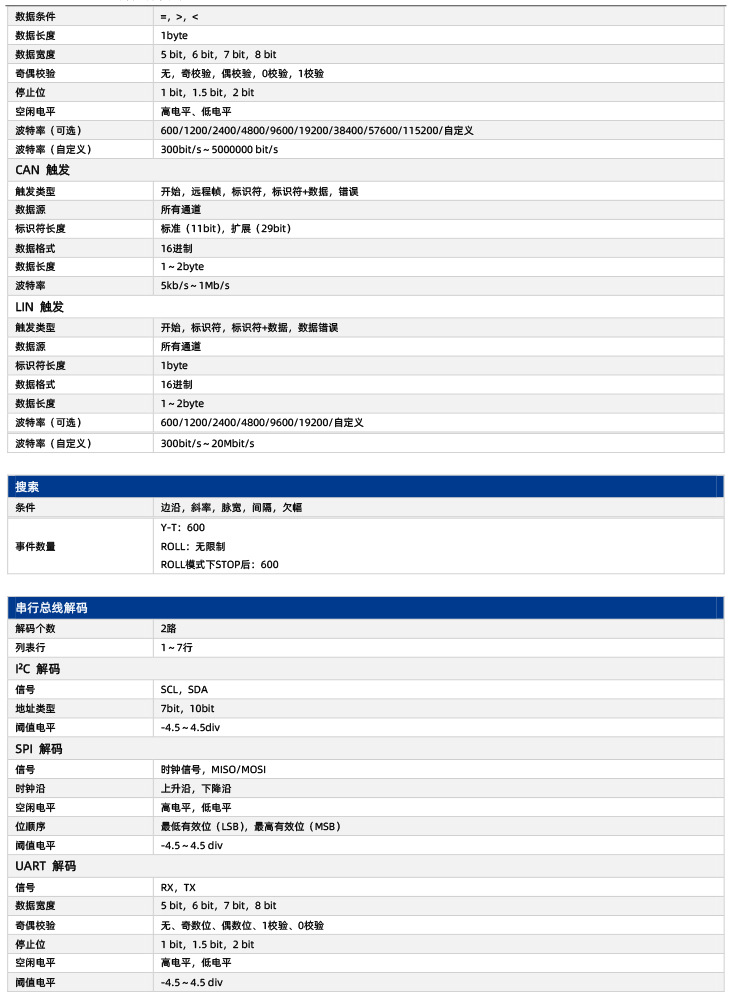

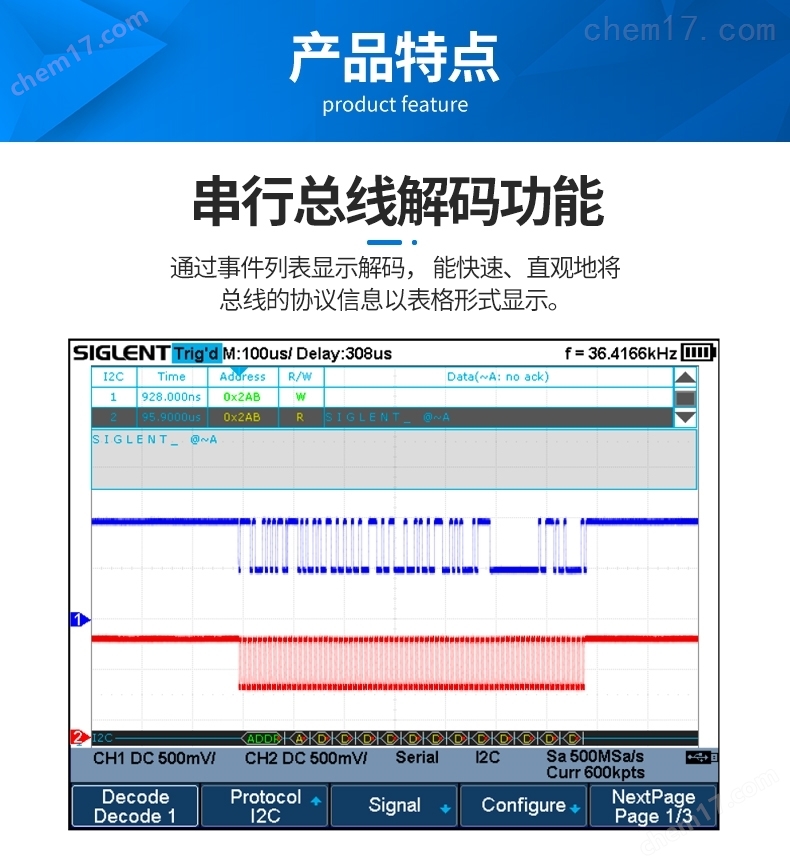

●串行总线触发和解码，支持的协议IIC、SPI、UART、CAN、LIN视频触发，支持HDTV
●优异的本底噪声，电压档位低至2mV/div
●示波器、万用表、记录仪间一键切换
●8种一键快捷操作,支持Run/Stop、AutoSetup、Default、Measure、Cursors、Display/Persist、ClearSweep和Print，通过Shift组合按键可以激活更多功能
●顺序模式(Sequence)，最大可以将存储深度等分为80000段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件历史模式(History)，最大可记录80000帧波形

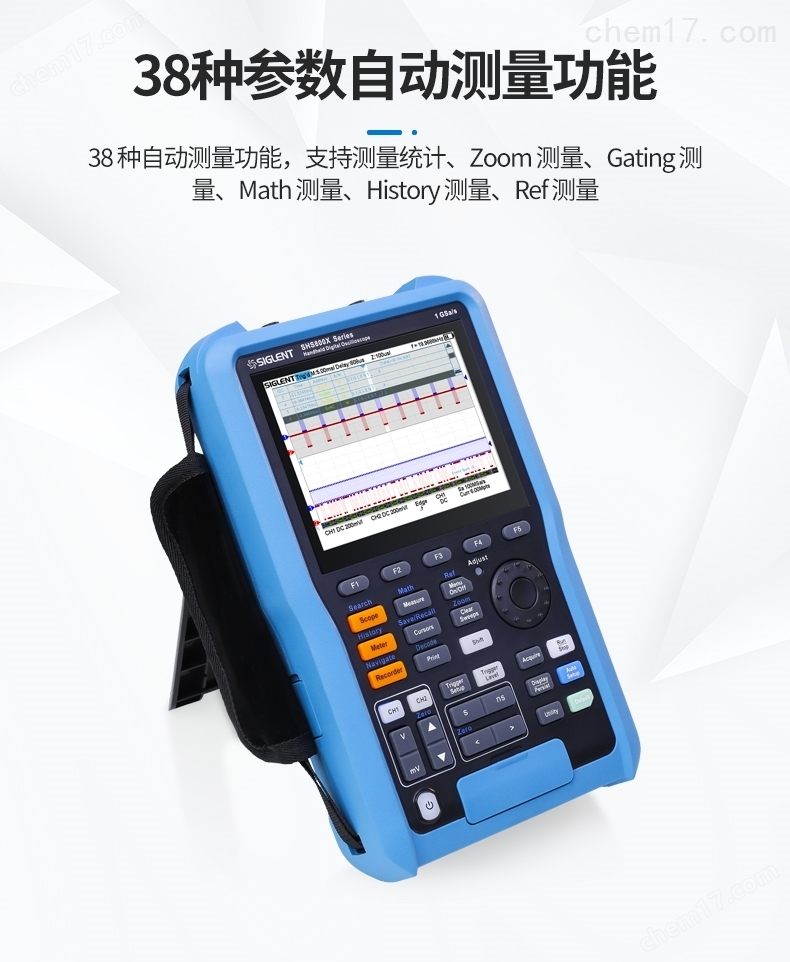

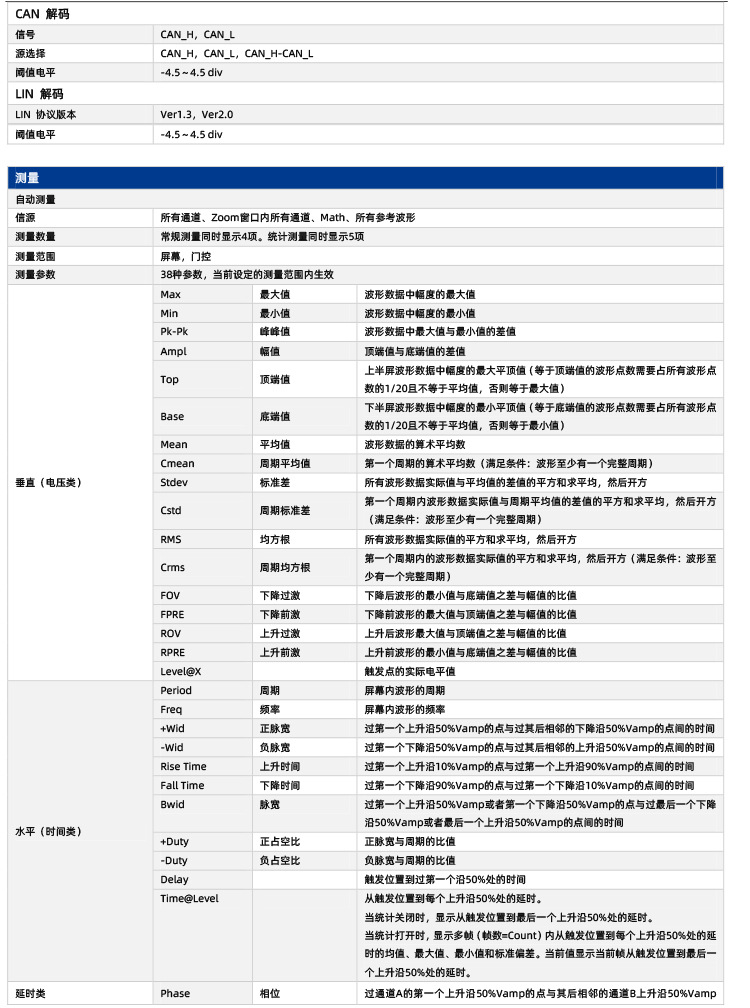

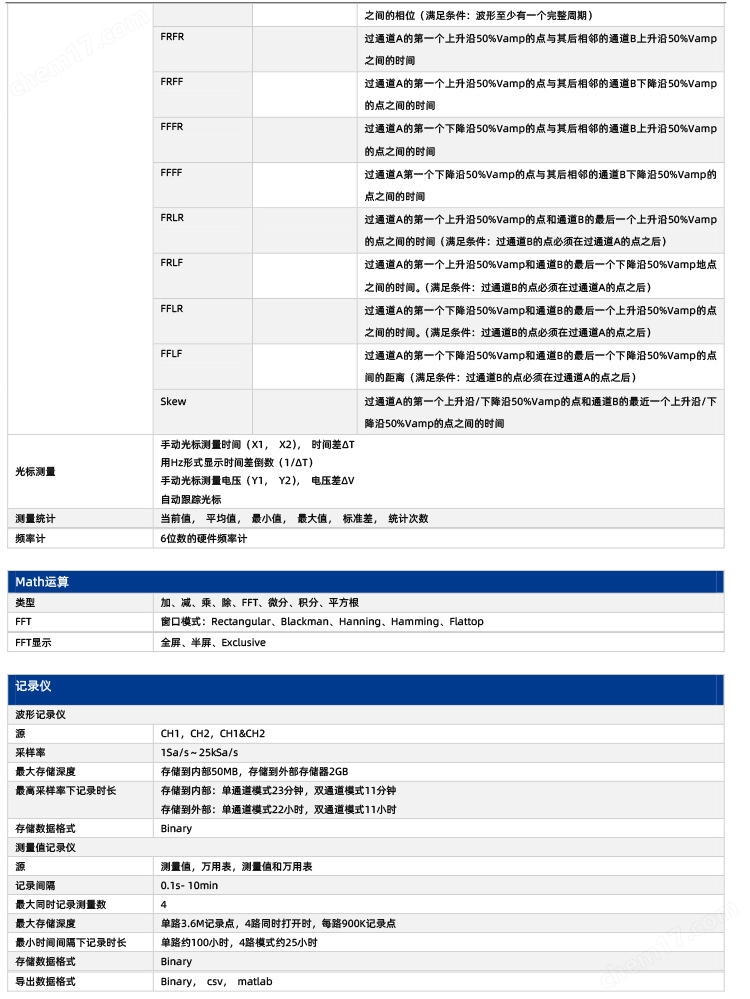

●38种自动测量功能，支持测量统计、Zoom测量、Gating测量、Math测量，History测量、Ref测量
●1M点FFT运算，支持Peaks、Markers、FFT点数可选
●12M全采样点的测量和运算，通过协处理器完成，带来极快的用户体验
●波形运算功能(FFT、加、减、乘、除、积分、截分、平方根)
●用户自定义Default按键参数，实现Default按键的个性化需求
●多国语言显示及嵌入式在线帮助
●安全擦除功能，删除机器上所有的操作记录和用户数据，适用于安全等级高的行业
●事件搜索和导航功能
●波形记录仪支持15a/s~25k5a/s采样率记录波形采样点，支持记录到内部和外部存储器
●测量值记录仪，记录间隔01s~10min，支持同时记录4组测量数据，可同时记录示波器测量值和万用表测量值

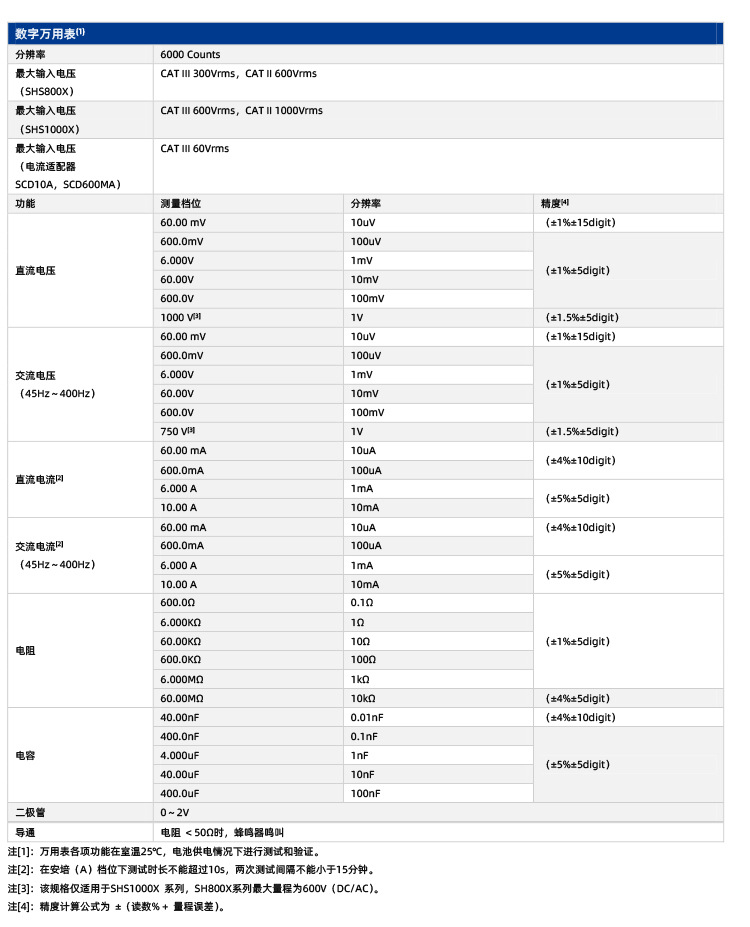

●6000计数万用表，支持直流电压电流、交流电压电流、电阻、电容，二极管、通断功能测量
●万用表支持真有效值测量

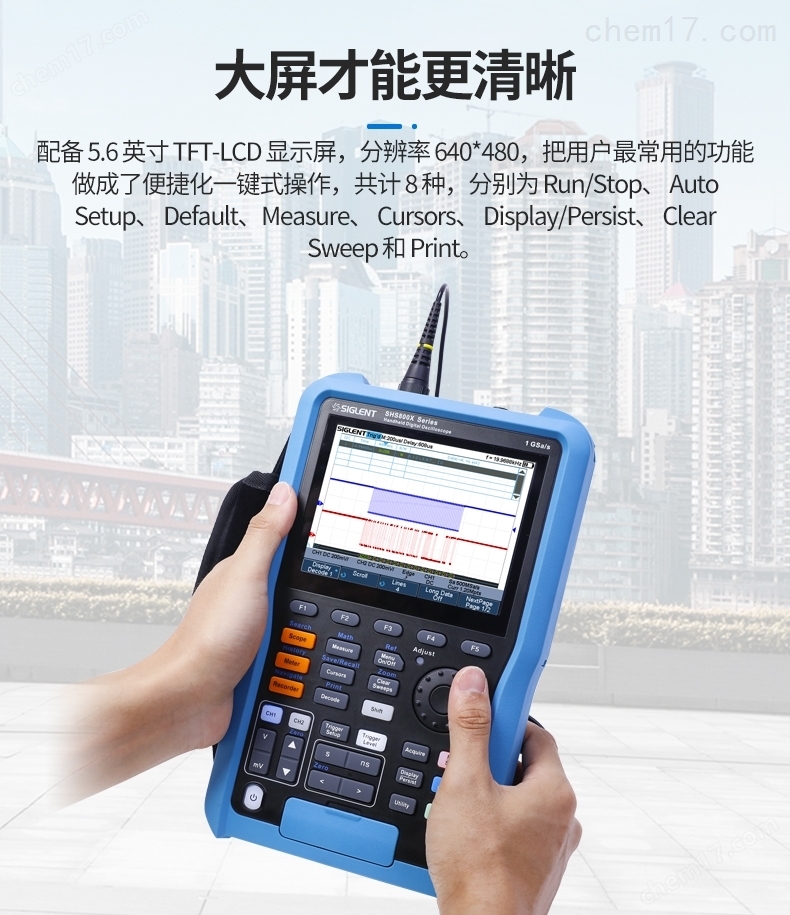

●5.6英寸TFT-LCD显示屏，分辨率640*480
●隔离USBHostUSBDevice(MicroUSB-TMC接口支持丰富的SCPI远程控制命令

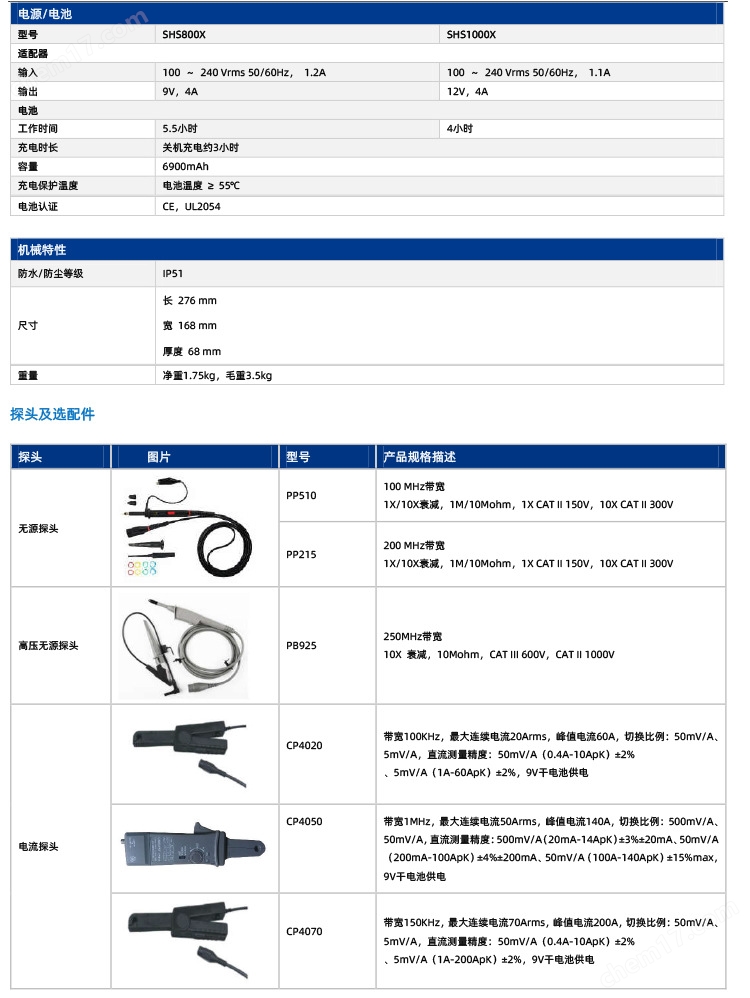

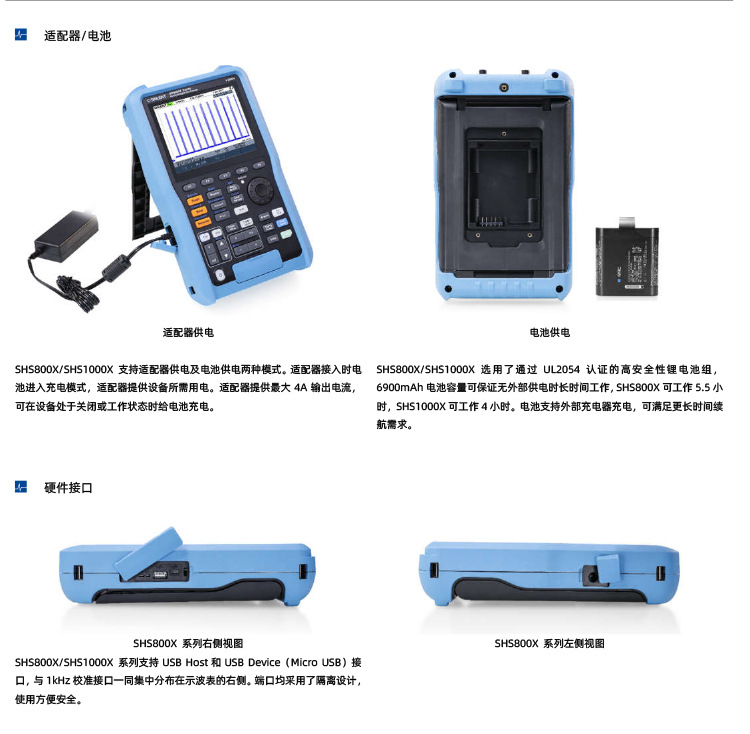

●UL2054认证专用锂电池组，6900mAh容量，支持外部充电器充电IP51防尘防水等级
●符合UL61010-1UL61010-2-03061010-2-033安全标准
用途：
1、可以测量直流信号、交流信号的电压幅度。
2、可以测量交流信号的周期，并以此换算出交流信号的频率。
3、可显示交流信号的波形。
4、可以用两个通道分别进行信号测量。
5、可以在屏幕上同时显示两个信号的波形，即双踪测量作用。此作用能够测量两个信号之间的差，和波形之间形状的差别。
